제품 개요

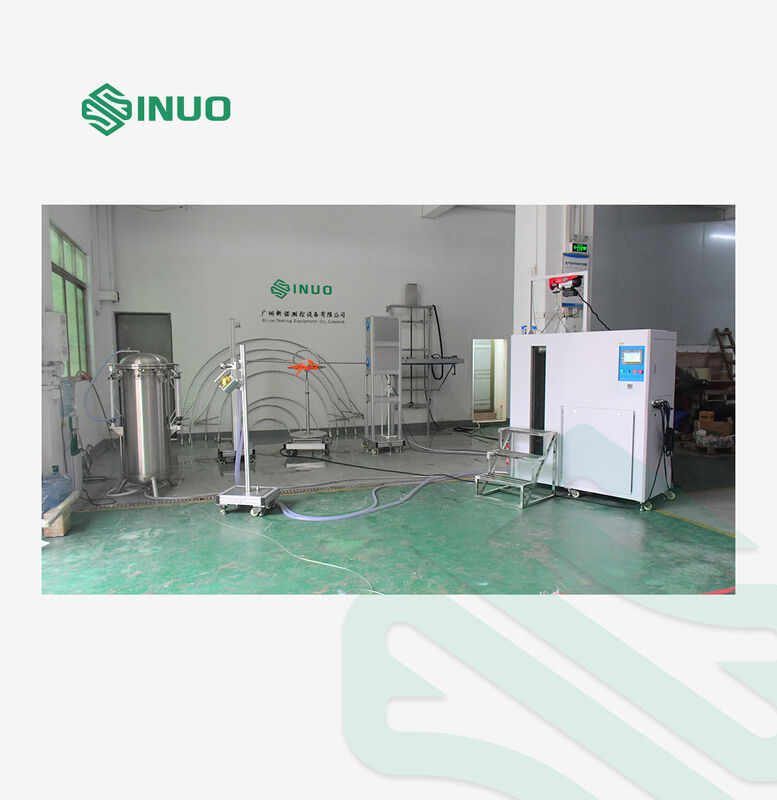

통합된 IPX1-IPX8 방수 테스트 시스템 SN4418은 전기 및 전자 장막의 물 침투에 대한 보호를 평가하기 위한 모듈형 물 침투 테스트 솔루션입니다.

IEC 60529에 따라 설계:2013이 시스템은 IPX1에서 IPX8까지 여러 테스트 방법을 하나의 조정 된 실험실 솔루션으로 통합합니다.그것은 가정용 전기 기기 및 조명 장비에서 전기 장치 및 IP 방수 및 침입 보호 테스트를 필요로하는 다른 제품에 이르기까지 다양한 제품에 구성 될 수 있습니다..

이 시스템은 다음을 포함합니다:

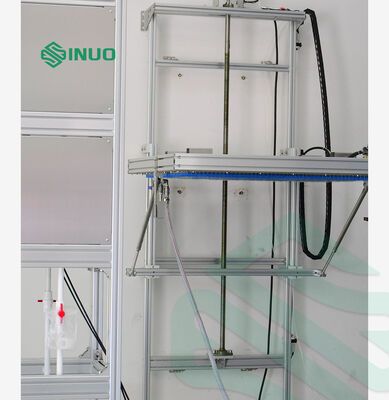

1. IPX1-IPX2 수직 빗방울 테스트 장치

수직 빗방울 장치는 수직적으로 떨어지는 물방울을 시뮬레이션하도록 설계되었습니다.스테인레스 스틸 방울판은 안정적인 물 분배를 제공합니다.

사양:

2IPX3-IPX4 오시일레이팅 튜브 테스트 장치

오시일레이션 튜브 테스터는 모터로 구동되는 크랭크 링크 메커니즘을 사용하여 제어 된 교차 물 스프레이를 생성합니다. 여러 개의 튜브 반지름이 각기 다른 장벽 크기에 사용할 수 있습니다.

기술 매개 변수:

- 아니	항목	매개 변수
1	물 공급	수류율> 10L/min±5% 포함되지 않은 깨끗한 물. 이 장치에는 깨끗한 물 필터링 장치가 장착되어 있습니다.
2	오시일레이션 튜브의 크기	스테인리스 스틸로 만든 R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm 오스실레이션 튜브가 표준으로 제공됩니다.
3	바늘 구멍	Φ0.4mm
4	두 개의 구멍의 각도 포함	IPX3:120°; IPX4:180°
5	오시일레이션 튜브 스윙 각	최대 ±175°를 미리 설정할 수 있습니다 (참고: 표준은 IPX3:120°; IPX4:360°를 요구하지만, 테스트 중에 진동 튜브 아래에 회전 테이블이 있기 때문에 실제 테스트 중에 360°를 달성할 수 없습니다.원주기 없는 경우, 그러면 360°를 달성 할 수 있습니다.)
6	스윙 속도	IPX3: 4초/시간 (2×120°); IPX4: 12초/시간 (2×360°);
7	물 흐름	팽창의 크기와 핀 구멍의 수 (0.07 L/min 구멍 당) 에 따라 설정 할 수 있습니다.
8	시험 시간	00.01S ∙99시간 59분, 미리 설정할 수 있습니다
9	압력 측정기	0~0.25MPa
10	사이트 요구 사항	전용 IP 방수 시험실, 바닥은 장비에 사용되는 조명 10A 방수 누출 스위치 (또는 소켓) 와 평평해야 합니다. 좋은 흐름과 배수 기능.지상 설치
11	지역	오시슬레이션 튜브에 따라 선택

3IPX3-IPX4 스프레이 노즐

오시일레이션 튜브에 의해 적절하게 노출될 수 없는 장면에서는 휴대용 스프레이 노즐이 대체 시험 방법을 제공한다.

스프레이 노즐은 IEC60529 IPX3 및 IPX4에 따라 설계 및 제조됩니다. IPX3와 IPX4의 차이점은 IPX4 테스트에서 바프를 제거해야한다는 것입니다.

기술 매개 변수:

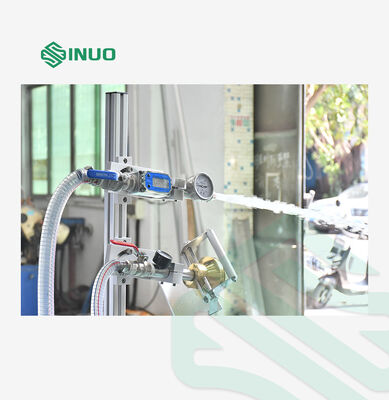

4IPX5-IPX6 튜브 노즐

펌프 노즐 모듈은 강력한 물 제트 테스트를 위해 설계되었으며 IPX5 및 IPX6의 별도의 흐름 요구 사항을 지원합니다.

기술 매개 변수:

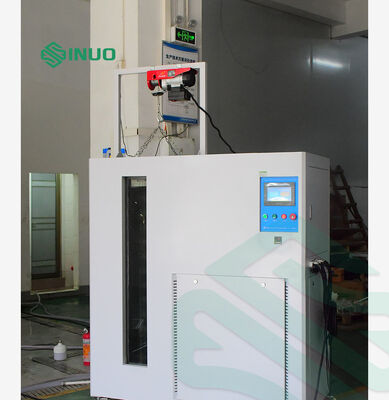

5IPX7 통합 침수 방과 물 공급 탱크 및 제어 캐비닛

통합 물 공급 장치는 방수 테스트 시스템의 중앙 제어 섹션으로 사용됩니다.그것은 다른 IP 테스트 레벨에 대한 제어 물 흐름과 온도를 제공 하 고 또한 IPX7 몰입 챔버와 IPX8 물 공급 시스템으로 기능.

기술 매개 변수:

6. IPX8 깊은 잠수 탱크

심층 잠수 탱크는 IEC60529 IPX8에 따라 설계 및 제조됩니다.

기술 매개 변수:

1개의 압력 용기: 스테인레스 스틸 탱크, 지름 0.6m, 높이 1.2m.

2 압력 조정 범위: 0 ~ 5bar (자격화 할 수 있습니다).

3 압력 시스템: 스테인레스 스틸 펌프 + 주파수 변환기

4 압력 측정기 정확도 0.25도, 범위: 6bar

5 테스트 시간: 0~99분

6 최대 제한 압력: 5bar

압력 보호: 압력 스위치 보호.

8 3/4 고압 철강 유관 연결을 통해 물 공급 장치에 연결

7턴테이블

기울기 가능한 회전 스테이지는 IPX1 ~ IPX6 테스트에 필요한 액세서리입니다.

왜 통합 IPX 테스트 시스템을 선택합니까?

IPX1-IPX8을 위한 하나의 플랫폼

각각의 IP 레벨에 대해 분리된 방수 테스트 기계를 설치하는 대신, 통합 구성은물 침입 테스트 방법한 실험용 용액으로 합쳐집니다.

제어 된 물 흐름 및 온도

중앙 집중식 물 공급 시스템은 프로그래밍 가능한 물 온도 및 흐름 제어와 함께 작은 흐름과 큰 흐름 응용 프로그램을 지원합니다.

PLC + 터치 스크린 동작

테스트 매개 변수는 PLC로 제어되는 7인치 터치 스크린 인터페이스를 통해 미리 설정하고 모니터링 할 수 있으며, 일상적인 운영을 단순화하고 테스트 반복성을 향상시킵니다.

유연한 실험실 구성

다른 진동 튜브 크기, 스프레이 방법, 몰입 장비 및 회전 테이블 구성은 시스템을 다른 시험 샘플 및 실험실 배열에 적응 할 수 있습니다.

IP 코드 테스트를 위해 설계

이 시스템은 IEC 60529 IPX1-IPX8 방수 테스트 요구 사항에 따라 설계되었으며, 방구 침입 보호에 관련된 연구소에 적합합니다.전기 제품 검사 및 적합성 검사.
