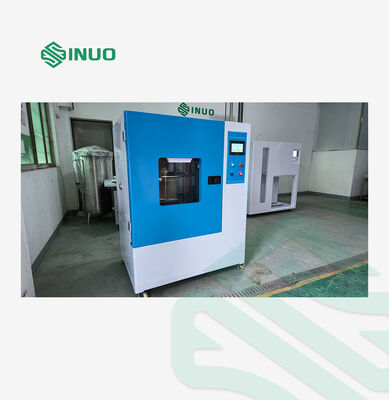

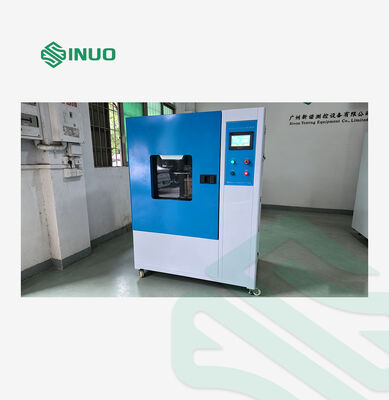

IEC 60529 IPX1-2 수직 낙수 시험 챔버 (전자 및 자동차 부품용)

기술 매개변수

구조 매개변수

낙수판 크기

약 L600 x W600 mm

내부 챔버 크기

약 L800 x D800 x H1000 mm

전체 외부 치수

약 L1250 x D1020 x H1750 mm

낙수 구멍 직경

Ø0.4 mm

낙수 구멍 간격

20 x 20 mm

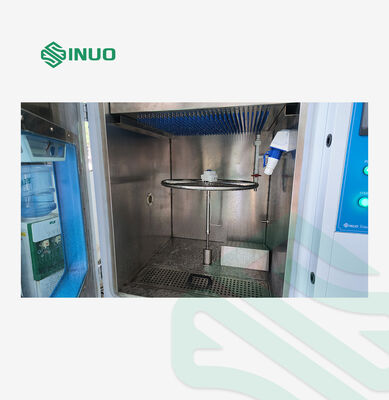

턴테이블 직경

Ø600 mm

기능 매개변수

강우량

IPX1: 1±0.5 mm/min
IPX2: 3±0.5 mm/min

유량 조절 방식

수동 조절

낙수판 리프팅 방식

고정식 리프팅 불가; 샘플 캐리어 턴테이블로 리프팅 구현

턴테이블 리프팅 높이

400-700 mm

턴테이블 하중 용량

50KG

턴테이블 기울기 각도

0° 또는 15° (수평 기준)

턴테이블 회전 속도

1 rpm (IPX1 시험용)

시험 시간 범위

0-999 분

안전 보호 장치

지락 보호, 물 부족 보호, 단락 보호

전기 매개변수

전원 공급

AC 220V

정격 전력

1.0 kW

표준 액세서리

사용 설명서 1부
공장 인증서 1부
장비 보증 카드 1부
필터 카트리지 1개
시험용 낙수 바늘 100개
황동 낙수 바늘 받침대 20개

작동 조건

사용자는 다음 조건을 보장하고 해당 연결을 완료해야 합니다.

설치 장소

1. 평평한 바닥에 배수가 용이해야 하며, 바닥과 벽은 방수 처리되고 바닥 배수구 또는 배수 도랑이 설치되어야 합니다.
2. 바닥 하중 용량 ≥ 200 kg/m²
3. 환기가 잘 되는 장소
4. 장비 주변에 심한 진동이 없어야 합니다.
5. 장비 주변에 강한 전자기장 간섭이 없어야 합니다.
6. 장비 근처에 인화성, 폭발성, 부식성 물질 또는 먼지가 없어야 합니다.
7. 장비 주변에 작동 및 유지 보수를 위한 충분한 공간: 후면, 좌측, 우측 및 상단 측면에 600mm 여유 공간
8. 장비 전면에 1200mm 여유 공간

주변 조건

온도: 5°C ~ 35°C
상대 습도: ≤85% RH
대기압: 86 kPa ~ 106 kPa

전원 공급 조건

전압 및 주파수

AC 220V±10%, 50Hz±10%; 활선 + 중성선 + 보호 접지선

설치 전력

1.0 kW

보호 접지 저항

보호 접지 저항 4 Ω 미만

전원 스위치

1. 사용자는 설치 장소에 해당 용량의 독립적인 누전 차단기(RCCB)를 이 장비 전용으로 설치해야 합니다.
2. 칼 스위치 또는 벽면 콘센트는 금지됩니다.
3. 누전 차단기는 장비에서 2미터 이내에 설치해야 합니다.

급수 요구 사항

1. 사용자는 설치 장소에 4구 수도꼭지가 설치된 수압 ≥0.2 MPa의 급수를 제공해야 합니다.
2. 수도꼭지는 장비에서 2미터 이내에 있어야 합니다.

공기 공급 요구 사항

공기 압축기가 필요합니다. 권장 공기 압력: 0.6 ~ 0.8 MPa.
