| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4418 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 5 세트 |
이 IPX1~8 방수 시험 시스템은 IEC 60529에 적합합니다.2013, 그리고 IEC60335-1 제15항 등에 의해 요구됩니다. 이 시스템은 다음을 포함합니다:
| - 아니 | 이름 | IP 코드 | 언급 |
|---|---|---|---|
| 1. | 수직 빗방울 시험 장치 | IPX1~2 | 물방울 면적: 1000mm*1000mm IPX7에서 제어 캐비닛에 의해 제어 |
| 2 | 오시일레이팅 튜브 시험장치 | IPX3~4 | 오시일레이션 튜브: R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm IPX7에서 제어 캐비닛에 의해 제어 |
| 3 | 스프레이 노즐 | IPX3~4 | IPX7에서 제어 캐비닛에 의해 제어 |
| 4 | 펌프 노즐 | IPX5~6 | IPX7에서 제어 캐비닛에 의해 제어 |
| 5 | 통합 잠수 방과 물 공급 탱크 및 제어 캐비닛 | IPX7 | 내부 방의 크기: 650mm*600mm*1500mm IPX7에서 제어 캐비닛에 의해 제어 |
| 6 | 심층 잠수 탱크 | IPX8 | φ600*1000mm IPX7에서 제어 캐비닛에 의해 제어 |
| 7 | 회전판 | IPX1~IPX6 용품 | φ600mm IPX7에서 제어 캐비닛에 의해 제어 |
이 시험 장치는 수직으로 떨어지는 물방울에 대한 보호를 확인하기 위해 설계 및 제조되었습니다. IEC60529 IPX1 및 IPX2의 표준 요구 사항에 따라 설계 및 제조되었습니다.
| 적용 | IPX1, IPX2 테스트를 수행하는 데 적용됩니다. |
| 비 지역 | 1000mmX1000mm |
| 탱크 재료 | 스테인리스 스틸 |
| 방울 열 | ¢0.4mm |
| 구멍 거리 | 20mm |
| 강수량 흐름 | 1mm/Min, 3mm/Min, 사용자 설정 매개 변수 (실점: + 0.5mm/min) |
| 물 방울 높이 | 200mm (시험 장비에 의해 자동 제어) |
| 시험 시간 | 10분, 필요에 따라 설정할 수 있습니다. |
| 배수 | 테스트가 끝나면 탱크 물을 자동으로 비워 |
| 시체 재료 | 산업용 알루미늄 합금 |
| 크기 (LxDxH) | 1100X1200X2800mm |
| 기계 구조 | 월 마운트 |
| 공기 압축기 | 조용한 공기 압축기 |

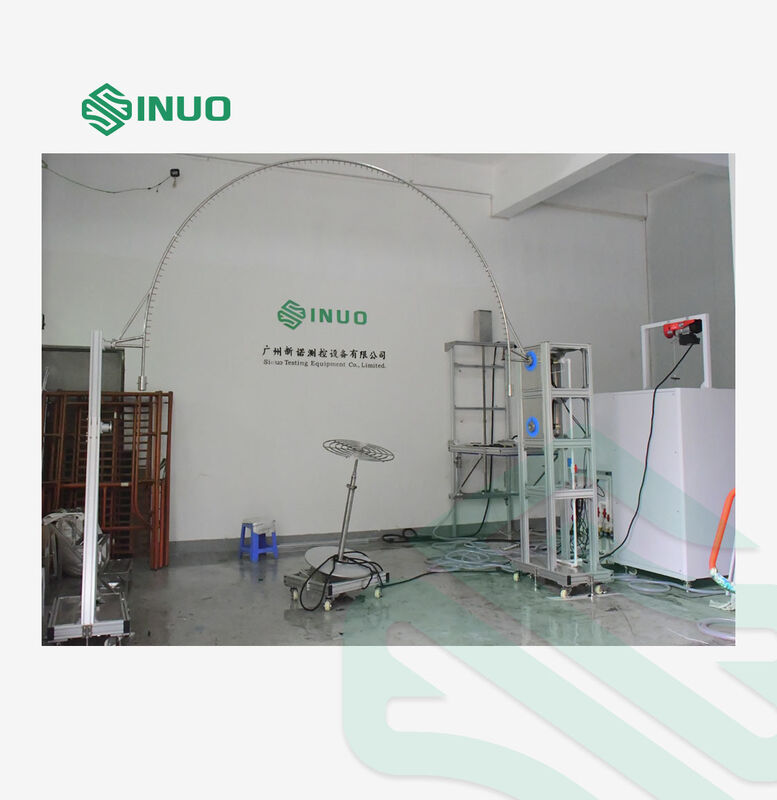

오시일레이션 튜브 테스트는 IEC60529 IPX3 및 IPX4의 표준 요구 사항에 따라 설계 및 제조됩니다.이 장치의 진동 튜브 부분은 조정 속도 모터와 크랭크 링크 메커니즘에 의해 제어됩니다이 장치는 ±60°의 위치에서 다른 ±175°의 위치로 기계 조정 각도를 통해 표준에 의해 요구되는 속도로 회전 스윙입니다. 각도 조절은 정확합니다.구조는 안정적이고 내구적입니다.그것은 90°의 회전을 달성 할 수있는 회전 테이블과 협력합니다.
| - 아니 | 항목 | 매개 변수 |
|---|---|---|
| 1 | 물 공급 | 수류율> 10L/min ± 5% 포함되지 않은 깨끗한 물 이 장치는 깨끗한 물 필터링 장치가 장착되어 있습니다 |
| 2 | 오시일레이션 튜브의 크기 | 스테인리스 스틸로 만든 R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm 오스실레이션 튜브가 표준으로 제공됩니다. |
| 3 | 바늘 구멍 | Φ0.4mm |
| 4 | 두 개의 구멍의 각도 포함 | IPX3:120°; IPX4:180° |
| 5 | 오시일레이션 튜브 스윙 각 | 최대 ±175°를 미리 설정할 수 있습니다. (참고: 표준은 IPX3:120°; IPX4:360°를 요구하지만, 시험 중에 진동 튜브 아래에 회전대가 있기 때문에 회전대가 없으면 실제 시험 중에 360°를 달성할 수 없습니다.그러면 360°를 달성 할 수 있습니다.) |
| 6 | 스윙 속도 | IPX3: 4초/시간 (2×120°) IPX4: 12초/시간 (2×360°); |
| 7 | 물 흐름 | 팽창의 크기와 핀 구멍의 수 (0.07 L/min 구멍 당) 에 따라 설정 할 수 있습니다. |
| 8 | 시험 시간 | 0.01S ∙99시간 59분, 미리 설정할 수 있습니다 |
| 9 | 압력 측정기 | 0~0.25MPa |
| 10 | 현장 요구 사항 | 전용 IP 방수 시험실, 바닥은 조명으로 평평해야합니다 10장비에 사용되는 방수 누출 스위치 (또는 소켓) |
| 11 | 지역 | 오시슬레이션 튜브에 따라 선택 |

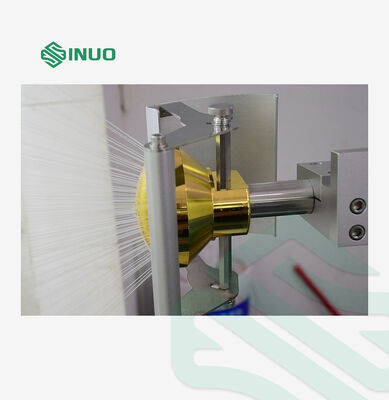

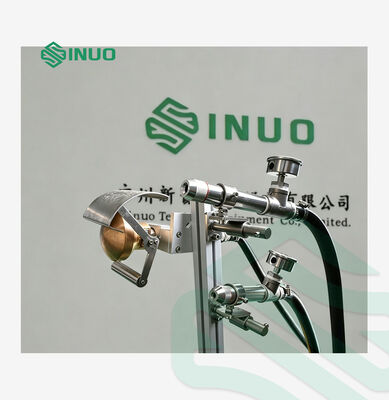

스프레이 노즐은 IEC60529 IPX3 및 IPX4에 따라 설계 및 제조되었습니다. 방의 일부 부분은 진동 튜브에 의해 젖을 수 없습니다. 이 상황에서,휴대용 스프레이 노즐은 수동으로 사용됩니다..
IPX3와 IPX4의 차이점은 IPX4 테스트에서 바프를 제거해야 한다는 것입니다.
| - 아니 | 항목 | 매개 변수 |
|---|---|---|
| 1 | 물 공급 | 물의 흐름 속도는 50~150kPa입니다. |
| 2 | 스프레이 노즐 매개 변수 | 외부 지름: Ф102mm 구형 지름: SФ75.5mm 중간 구멍이 있고 구멍의 내부 원에 24개의 구멍이 있고, 그 내부 원의 각은 30°입니다. 구멍의 외부 원에 96개의 구멍이 있고, 그 내부 원의 각은 15°입니다..총 121개의 구멍이 있습니다. 구멍 직경: Ф0.5mm 금속으로 만들어졌어요 |
| 3 | 물 흐름 | 10L/min±5%, 도량계로 조절할 수 있습니다 (도량계는 이 항목에 포함되지 않습니다. 선택 사항입니다.) |
| 4 | 압력 측정기 범위 | 0.4Mpa |
| 5 | 밸브 | 제거 가능 |
| 6 | 압력 측정기 | 0~0.25MPa |
| 7 | 사이트 요구 사항 | 전용 IP 방수 시험실, 바닥은 조명으로 평평해야합니다 잘 들어오는 물과 배수 기능을 갖습니다. |
튜브 노즐은 IEC60529 IPX5 및 IPX6에 따라 설계 및 제조됩니다.
| - 아니 | 항목 | IPX5 | IPX6 |
|---|---|---|---|
| 1 | 물 공급 | 수류율 > 12.5L/min ± 5% 포함되지 않은 깨끗한 물 그것은 스테인레스 스틸 물 탱크와 압력 장비를 통해 달성 할 수 있습니다. |
수류속도 > 100L/min ± 5% 포함되지 않은 깨끗한 물 그것은 스테인레스 스틸 물 탱크와 압력 장비를 통해 달성 할 수 있습니다. |
| 2 | 노즐 지름 | F6.3mm | F12.5mm |
| 3 | 물 흐름 | 12.5±0.625L/min, 흐름 미터는 조절됩니다. | 100±5 L/min, 흐름 미터 조절 |
| 4 | 제트 노즐에서 장막까지의 거리는 | 2.5~3m | 2.5~3m |
| 5 | 시험 시간 | 최소 1분/m2 (최소 3분) | 최소 1분/m2 (최소 3분) |
| 6 | 압력 측정기 | 0~0.25MPa | 0~0.25MPa |
| 7 | 사이트 요구 사항 | IP 방수 시험실, 폭이 3m 이상 잘 들어오는 물과 배수 기능을 갖습니다. |
IP 방수 시험실, 폭이 3m 이상 잘 들어오는 물과 배수 기능을 갖습니다. |

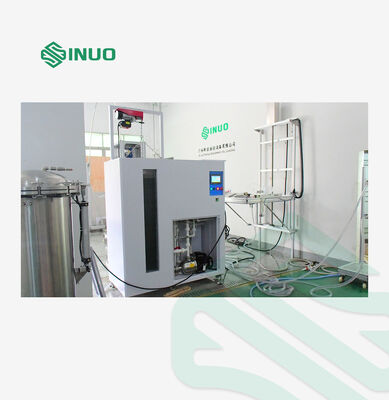

스마트 물 공급 및 제어 시스템은 IPX1 ~ 8 장치에 물을 공급하고 모든 테스트 프로세스를 제어하는 데 사용됩니다. 또한 IPX7 몰입 챔버로 사용됩니다.
1스마트 물 공급 및 제어 시스템은 다음과 같이 적용됩니다.
(a) IPX1~IPX6 방수 테스트에 대한 물 공급
(b) IPX7 수심 시험
(c) IPX8 방수 테스트에 대한 물 저장
(d) 전체 방수 장비에 대한 자동 제어
2.물 공급 방법: 일정한 온도 물 공급, 일정한 흐름 물 공급.
3물 공급 제어 프로세스: 사용자가 물을 미리 설정 한 후온도 값터치 스크린의 물 흐름 값,온도 조절 시스템전자 계측기는 실시간으로 전류 값을 모니터링하고 데이터 변환을 통해 PLC로 값을 읽으며 주파수 변환기를 통해 펌프 회전 속도를 자동으로 조정합니다.
4.물 온도 제어: PID 시스템은 자동으로 물 온도를 제어하고 감지합니다. 범위: 실내 온도 ~ 65°C (± 3°C).
5.큰 흐름과 작은 흐름이 두 가지로 물 공급이 있습니다.
6큰 흐름 물 공급:
a) IPX5 ~ IPX6 강한 물 스프레이 테스트 및 IPX8의 물 주입에 적용됩니다.
(b) 흐름 범위: 10~100L/min
(c) 흐름 정확도: ±0.5L/min
(d) 흐름계: 터빈 흐름계
e) 물 펌프: 스테인레스 스틸 원심 펌프
7작은 흐름 물 공급:
(a)IPX1~IPX4 방수 테스트에 적용됩니다.
(b)흐름 범위: 1~10L/min
(c)흐름 정확도: ±0.5L/min
흐름계: 터빈 흐름계
(d)물 펌프: 스테인레스 스틸 원심 펌프
8물 저장 탱크:
(a)그것은 IPX5 ~ IPX6 강한 물 스프레이 테스트의 물 저장, IPX8의 물 주입, IPX7 몰입에 적용됩니다.
(b)부피: 약 500L
(c)차원: W600mmXD650mmXH1500mm
(d)관측창: 견고한 유리창
(e)관측창 크기: W200mmXH1250mm
(f)깊이 측정기: 스테인레스 스틸
(g)깊이 측정 높이: 1200mm, 정확도1mm
(h)액체 레벨 제어: 플라트 스위치 + 오버플로우 파이프
9IPX7 잠수 자동 승강기
(a)들어올림 거리:0~1200mm
(b)브래킷 크기: L400mmXW400mm
(c)브래킷 부하 무게: 100kg
10IPX8의 제어
(a)압력 범위: 0~0.6Mpa
(b)시간 범위: 0~999999s
11컨트롤 캐비닛:
(a)흐름 감지: 전자 흐름 측정기를 통해 흐름 신호 피드백
(b)흐름 설정: 터치 스크린에 설정
(c)온도 감지: PID
(d)컨트롤러: 미쓰비시 PLC
(e)친근한 인터페이스: 7 인치, 컬러 터치 스크린
(f)제어 기능: 일정한 온도 물 공급, 일정한 흐름 물 공급, 일정한 압력 물 공급, 시험 시간 제어.
(g)보호 기능: 누출 보호, 과부하 보호, 단전 보호
12필터: 스테인레스 스틸 껍질, 얇은 필터 코어
13시체 재료: 산업용 알루미늄 합금
14외형: 1400mmX750mmX1600mm
15전원 공급: 3단계 AC 380V, 50Hz
심층 잠수 탱크는 IEC60529 IPX8에 따라 설계 및 제조됩니다.
기울기 가능한 회전 스테이지는 IPX1 ~ IPX6 테스트에 필요한 액세서리입니다.
| 회전장 직경 | Ø600mm |
| 턴테이블 속도 | 1회전 |
| 기울기각 | 0°와 15°까지 도달할 수 있습니다. |
| 시험 회전 각도 | 90°, 연속 회전 |
| 시체 재료 | 산업용 알루미늄 합금 |
| 크기 (LxDxH) | 800x800x250mm |
| 알루미늄 기판 및 롤러 | |
| 회전 제어, 제어 캐비닛에 의해 회전 움직임 제어 | |
