| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4416-1400 |
| MOQ: | 1 |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

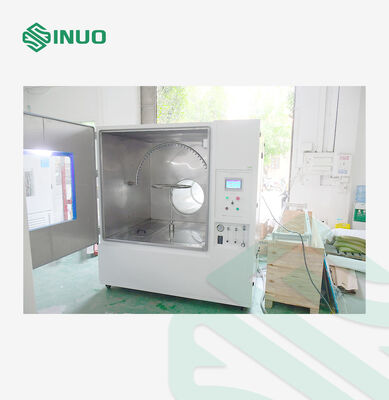

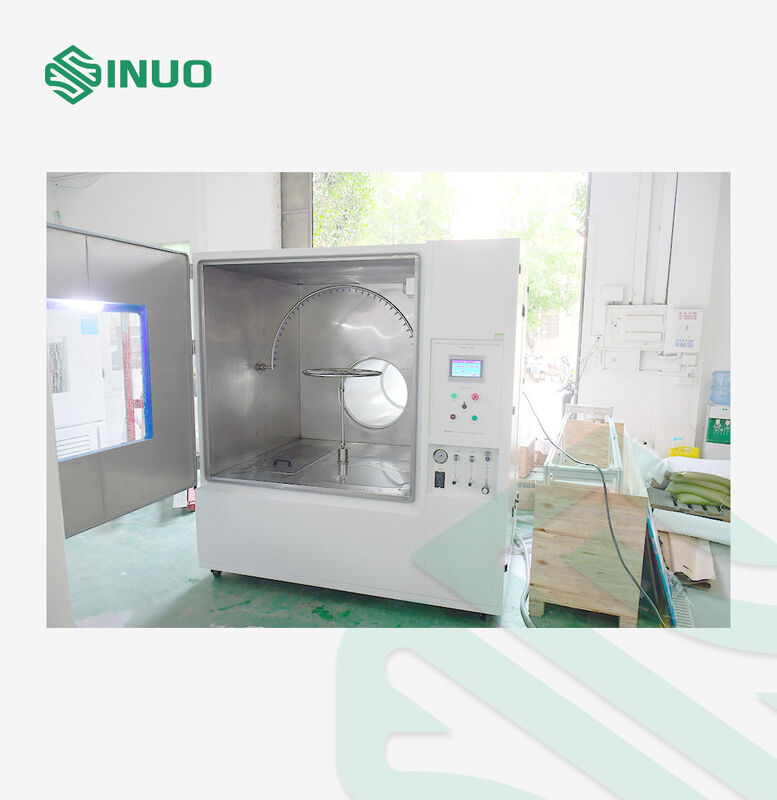

IPX3·IPX6 자동차 부품 제트 노즐 물 스프레이 테스트 시스템
준수 된 표준 및 조항
IEC60529:1989 +A1:1999 +A2에 적합합니다.2013
제품 개요
The IPX3–IPX6 Oscillating Tube and Jet Nozzle Waterproof Test Chamber is a high-precision environmental testing system designed to evaluate the water ingress protection performance of electrical and electronic productsIEC 60529 (IP 코드) 에 따라이 장비는 강수 및 강력한 물 제트 조건을 정확하게 시뮬레이션하여 제품이 요구되는 방수 등급을 충족하는지 확인합니다..

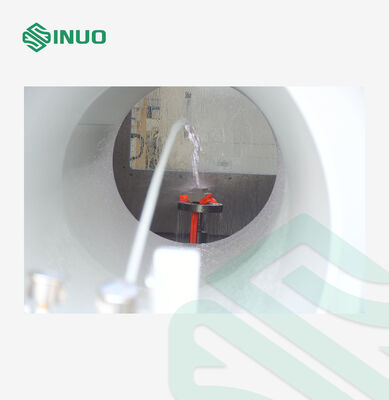

방은 IPX3 및 IPX4 테스트를 위해 진동 튜브와 IPX5 및 IPX6 테스트를 위해 전용 제트 노즐을 갖추고 있으며, 표준 물 스프레이 조건의 완전한 커버리지를 보장합니다.안정적인 물 공급 시스템, 제어 스프레이 각도, 조절 가능한 흐름 속도, 회전 회전 테이블은 균일하고 반복 가능한 테스트 결과를 보장합니다.

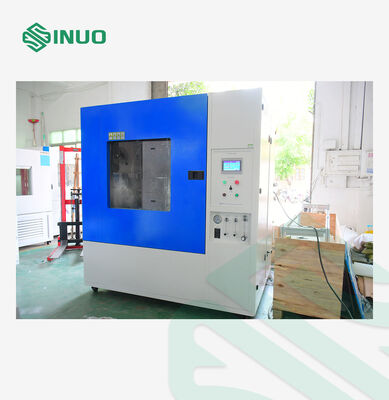

견고한 페인트 칠 된 철강 외 장막과 SUS304 스테인레스 스틸 내부 방으로 구성 된 시스템은 우수한 부식 저항력과 장기 내구성을 제공합니다.큰 투명한 관측 창과 내장 LED 조명으로 전체 시험 과정의 실시간 모니터링이 가능합니다..
이 테스트 챔버는 야외 조명, 가전, 자동차 부품, 전기 캐비닛 및 기타 전자 및 전기 제품에 널리 사용됩니다.제품 설계 검증을 위한 필수 도구로, 품질 검사, 인증 테스트, 공장 승인.
자연적인 비와 수류를 시뮬레이션한 환경에서의 방수 성능을 정확하게 평가함으로써 IPX3 IPX6 방수 테스트 챔버는 제조업체가 제품의 신뢰성을 향상시키는 데 도움이됩니다.국제 표준의 준수, 현장 장애 위험을 줄입니다.
기술 매개 변수
| 사용 조건 | 다음 조건은 사용자에 의해 보장되며 해당 연결이 완료됩니다. |
| 공간 사용 |
바닥은 평평하고 배수가 매끄럽고 바닥과 벽은 방수되어 있습니다. 토양의 부착 용량은 200kg/m2 이하 환기가 잘 되어있어요 장치 주위에는 강한 진동이 없습니다 장치 주위에는 강한 전자기장이 없습니다. 장비를 둘러싼 화염성, 폭발성, 부식성 물질 및 먼지가 없습니다. 장비 주변에는 적절한 사용 및 유지보수 공간이 남겨집니다. 뒷면, 왼쪽 및 오른쪽, 장비의 위쪽: 800mm; 장비의 앞면: 1400mm |
| 환경 조건 |
온도:5°C~35°C 상대 습도: ≤85% 공기 압력:86kPa~106kPa |
| 전원 공급 조건 | |
| 전압, 주파수 | AC400V; 50Hz; 3단계 4선 + 보호지선 |
| 힘 | 5.0kW |
| 보호식 토착 저항 | 보호 가닥의 가착 저항은 4Ω 미만입니다. |
| 전원 스위치 |
1사용자는 설치 현장에서 장비에 대응하는 용량의 누출 방지 공기 스위치를 구성해야합니다.그리고 스위치는 장치에 독립적으로 사용해야합니다.. 2칼 스위치나 전원 소켓을 사용하는 것은 금지되어 있습니다. 3누출 방지 공기 스위치는 장비에서 2 미터 이상 떨어져 있지 않습니다. |
| 수자원 |
1사용자는 설치 현장에서 장비의 물 소스를 구성해야 하며, 물 압력은 0.2Mpa보다 적지 않으며, 4점 펌프가 설치됩니다. 2펌프의 위치는 장비에서 2 미터 이상 떨어져 있지 않습니다. 3. 물 파이프는 DN15 유형입니다, 만약 고객의 물 공급 커넥터가 다른 유형이라면, 고객은 어댑터를 준비해야합니다. |
| 기본 매개 변수 | |
| 허용된 제품 크기 | 길이와 너비 ≤1000mm, 높이 ≤100mm |
| 외부 방 크기 | L1880*W4200*H2200mm |
| 내부 방의 크기 | L1400*W1400*H1400mm |
| 회전기 속도 | 1~5r/min (조정 가능) |
| 회전기 직경 |
¢200mm 및 600mm
|
| 회전판 회전 방법 | 항상 긍정/영향 및 부정적 대체 |
| 회전기 최대 부하 운반 | ≤20kg |
| 시험 시간 | 0-999 분 |
| 흐름 조정 방법 | 패널에 흐름 미터를 조정하여 수동으로 흐름을 조정 |
| 샘플에 대한 전원 공급 |
시험 중에 샘플에 전원을 공급할 수 있도록 방 안의 방수 소켓으로 구성
|
| 시험용 물 공급 |
약 90L의 내장 물 탱크로 물을 재활용 할 수 있습니다.
|
| 전체 무게 | 약 450kg |
| 필요한 사이트 위치 | 4.4m ((D) *2.2m ((W) *2.4m ((H) |

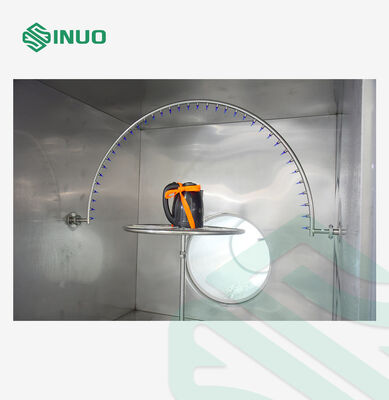

| IPX34 오시일레이팅 튜브 매개 변수 | |
| 오시슬레이션 튜브 |
R200mm 및 R400mm 및 R600mm
|
| 노즐 샘플 사이의 거리 | 200mm 이내에 |
| 스프레이 오프레셔 간격 | 50mm |
| 오시슬레이팅 튜브 스윙 각 |
±60° (IPX3) 약 ±160° ((IPX4) (참고: 표준은 IPX3:120 °; IPX4: 거의 360 °, 그러나 테스트 중에 진동 튜브 아래에 회전 테이블이 있기 때문에 회전 테이블이 없으면 실제 테스트 중에 360 °를 달성 할 수 없습니다.그러면 360°를 달성 할 수 있습니다.) |
| 두 개의 구멍 사이의 각 |
120° (IP3) 180° (IP4) |
| 바늘 구멍 | φ0.4mm |
| 오스실레이션 속도 | IPX3: 15번/분; IPX4: 5번/분 |
| 각 구멍의 물 흐름 | 00.07 L/min +5% |
| 스프레이 압력 | 80~150Kpa |
