| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4412-P12 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | t/t |
| 공급 능력: | 1 세트/달 |

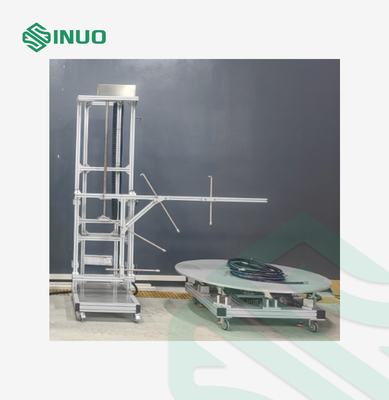

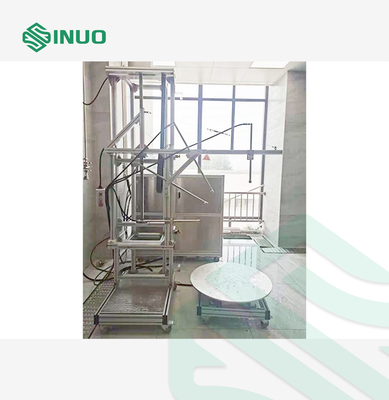

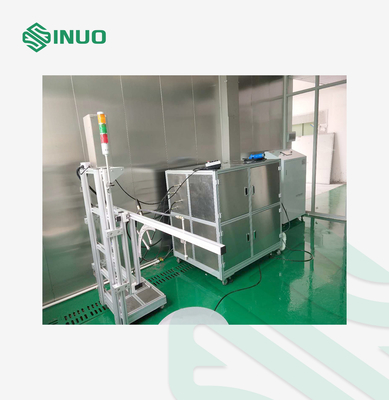

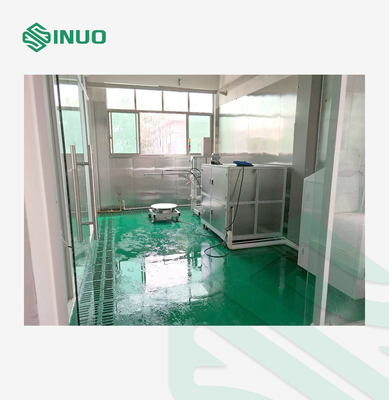

자동차 및 전자제품 개방형 IPX9K 방수 테스트 시스템
준수 된 표준 및 조항
이 장비는 IEC60529, DIN40050-9, ISO20653 및 기타 표준을 준수합니다.
테스트 기능 (IPX9K) 은 장막 보호 수준 IEC (IP 보충 코드 강화 테스트) 를 가진 전기 제품을 검사하는 데 사용됩니다.그것은 DIN40050 표준의 관련 사양에 따라 제조됩니다....
장비 개요
이 장비의 주요 표본은: 승용차, 버스, 램프, 오토바이 및 기타 차량 및 그 부품.
이 장비는 고압/증기 제트 청소의 청소 과정 조건을 시뮬레이션하여 샘플의 물리적 및 기타 관련 특성을 테스트할 수 있습니다.
테스트 후 제품의 성능이 요구 사항을 충족하는지 판단 할 수 있습니다. 제품 설계, 개선, 검증 및 공장 검사에 편리합니다.
이 장비는 IEC60529, DIN40050-9, ISO20653 및 기타 표준을 준수합니다.
테스트 기능 (IPX9K) 은 장막 보호 수준 IEC (IP 보충 코드 강화 테스트) 를 가진 전기 제품을 검사하는 데 사용됩니다.그것은 DIN40050 표준의 관련 사양에 따라 제조됩니다.이 방수 테스트는 자동차 및 오토바이 부품, 모터 및 전자 산업에 대한 자연 환경 / 인적 요인을 시뮬레이션하는 테스트 조건을 제공할 수 있습니다.
기술 매개 변수
| IPX9K | |
| 시험 표본 | 최대 길이, 너비 및 높이 ≥1200x1200x1200mm, 최대 샘플 무게 ≥80kg |
| 노즐 수 | 2개의 노즐이 있다. 하나는 표본의 상위 표면을 분사하기 위해 상단 (직선) 에 설치되어 있다. 다른 하나는 표본 주위의 평면을 분사하기 위해 하단 (평평) 에 설치되어 있다.스프레이 궤도는 S 모양의 궤도를 실행하는 원칙에 기초4면 세로 모터 디자인은 5면 물 분사 완료를 위해 사용됩니다. |
| 4개의 노즐 오프러션 | 2.34*1.33mm (오벌) |
| 노즐 거리 | 150~200mm |
| 스프레이 각도 | 스프레이는 표본의 전체 표면을 덮을 수 있고 스프레이 각도는 표본 표면에 세로입니다. |
| 물 압력 | 8-10MPA |
| 물 온도 | 80°C±5°C |
| 도량계 | 전자 고압 흐름계 |
| 압력 측정기 | 고압계 |
| 수압 파이프 | 길이는 3m |
| 유동률 | 15L±1/분 |
| 시험 방법 |
(1) 시험 표본의 위쪽과 5개의 표면은 물로 차례로 뿌린다. (2) 시험 (a) 와 시험 (b) 에서 껍질을 시험할 때 물 온도는 (80±5) °C로 유지되어야 합니다. (3) 작은 장치 (최대 크기 ≤ 250 mm): 장치는 시험 장치에 설치되어야 합니다. 회전 속도: (5±1) r/min. 분사 각도: 0°, 30°, 60°, 90°.각 위치의 시험 시간은 30초입니다.. (4) 큰 장치 (최대 크기 ≥ 250 mm): 장치는 의도된 용도에 따라 설치되어야 합니다. 장치의 전체 외부 표면을 분비합니다. 분비 방향:모든 방향에서 스프레이를 통해 장막의 전체 표면을 덮어그리고 분사 각도는 분사 표면에 가능한 한 세로되어야 합니다. 시험 조건 하에서 노즐과 시험 표본 사이의 거리는 (175±25) mm, 최소 3 분입니다. |
| 물 뿌리는 시간 |
기본 참조 테스트 시간은 1 평방 미터당 2 분이다. 전체 트랙을 완료하는 시간은 설정할 수 있다. 약 500 초 (3.96 평방 미터) 에 설정할 수 있다. 설정을 할 때, 당신은 길이, 너비, 높이의 제품의 전체 차원에 따라 차원을 입력 할 수 있습니다.그리고 시스템은 자동으로 질서있는 테스트를 위해 테스트 실행 트랙을 완료합니다. 테스트가 끝나면, 노즐은 원래 위치로 돌아갑니다. 그리고 장치는 청각 및 시각적으로 충고를 합니다. |
