| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4416A |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 10 Sets Per Month |

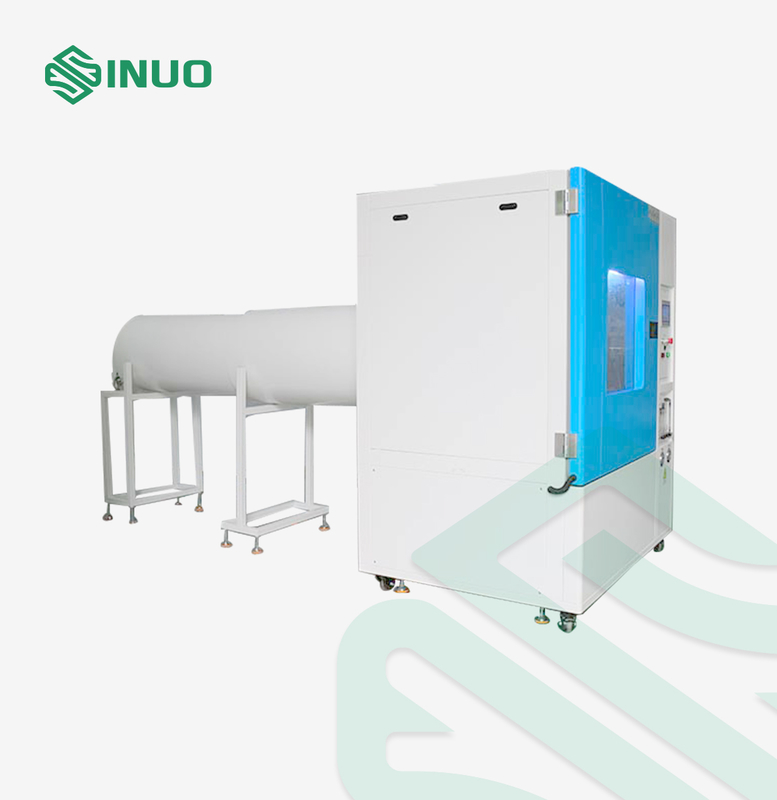

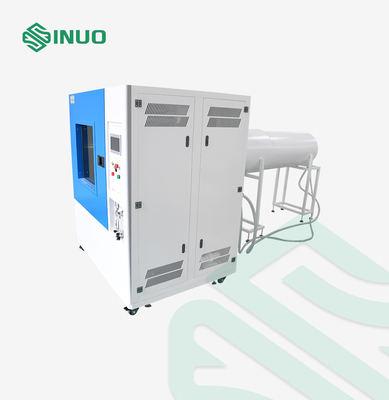

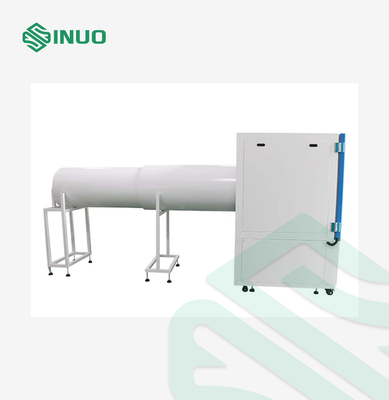

진동 튜브 방수 테스터 IPX3 IPX4 IPX5 IPX6 시험 챔버
준수 표준 및 조항
IEC60529:1989 +A1:1999 +A2:2013 준수
제품 개요
물은 부식 및 변형에서 화재로 이어질 수 있는 위험한 단락에 이르기까지 전자 제품의 강력한 적이 될 수 있습니다. IPX3~IPX6 진동 튜브 및 제트 노즐 시험 챔버는 실제 비 및 물 분사 조건을 시뮬레이션하여 제품이 습기에 노출되어도 견딜 수 있고 IEC 60529 방수 표준을 충족하도록 설계되었습니다.
이 챔버는 전자 장치, 조명 기구, 전기 캐비닛, 자동차 부품 등의 방수성을 평가하기 위한 신뢰할 수 있고 반복 가능한 테스트 환경을 제공합니다. 진동 튜브 및 고압 제트 노즐을 사용하여 제어된 조건에서 포괄적인 테스트를 수행할 수 있으며 IPX3, IPX4, IPX5 및 IPX6 테스트 요구 사항을 충족합니다.
R&D, 생산 또는 품질 보증에 관계없이 이 장비는 제품 설계를 평가하고 개선하고 안전성을 향상시키며 규정 준수를 보장하는 데 도움이 됩니다.
기술 매개변수
| 내부 챔버 크기 | L1000*W1000*H1000mm |
| 외부 챔버 크기 | L1480*W3800*H1800mm |
| 턴테이블 직경 | φ400mm |
| 턴테이블 최대 하중 | 10KG |
| 턴테이블 속도 | 1-5r/min (조절 가능) |
| 턴테이블 회전 방식 | 항상 정방향 / 정방향 및 역방향 교대 |
| 유량 조절 방법 | 패널의 유량계를 조정하여 수동으로 유량 조절 |
| 테스트 시간 | 0-999분 |
| 샘플 전원 공급 장치 |
테스트 중 고객이 샘플의 전원을 켤 수 있도록 챔버 내부에 방수 소켓 구성
|
| 장비 치수 | 약 2770mm(L)*1330mm(W)*1750mm(H) |
| 총 중량 | 약 350kg |
| 필요한 현장 공간 | 3.2m(L)*2m(W)*2m(H) |
| IPX34 진동 튜브 매개변수 | |
| 진동 튜브 | R200 mm 및 R400mm |
| 노즐 샘플 간 거리 | 200mm 이내 |
| 분사 구멍 간격 | 50 mm |
| 진동 튜브 스윙 각도 |
±60° (IPX3), 약 ±160°(IPX4) (참고: 표준은 IPX3:120°; IPX4: 거의 360°를 요구하지만, 테스트 중 진동 튜브 아래에 턴테이블이 있으므로 실제 테스트 중에는 360°를 달성할 수 없으며, 턴테이블이 없으면 360°를 달성할 수 있습니다) |
| 두 구멍 사이의 각도 |
120°(IP3) 180°(IP4) |
| 바늘 구멍 | φ0.4 mm |
| 진동 속도 | IPX3: 15회/분; IPX4: 5회/분 |
| 각 구멍의 물 흐름 | 0.07 L/min +5% |
| 분사 압력 | 80-150Kpa |

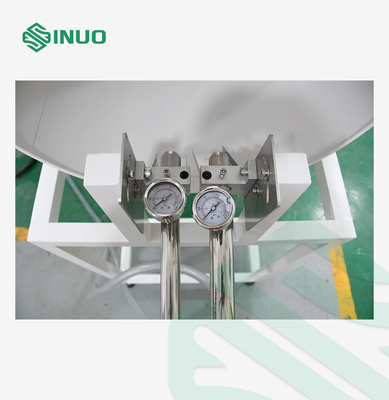

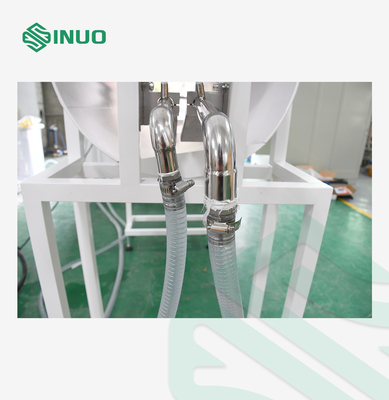

세부 정보
