| 브랜드 이름: | Sinuo |
| 모델 번호: | SN444 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |
방수 테스트 기계 IPX3 IPX4 테스트 시스템 오시슬레이팅 튜브 비 테스트 장비
준수 된 표준 및 조항
IPX3~4 오시일레이션 튜브 시험 시스템은 IEC60529에 따라 설계 및 제조됩니다.2013.
제품 개요
IPX3~4 오시일레이팅 튜브 테스트 시스템은 IEC 60529에 완전히 부합하도록 설계되었습니다.2013년, 전기 및 전자 제품의 IPX3 및 IPX4 물 침투 보호 수준을 테스트하기 위해 특별히 개발되었습니다..

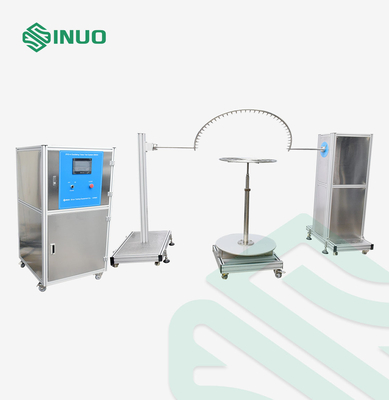

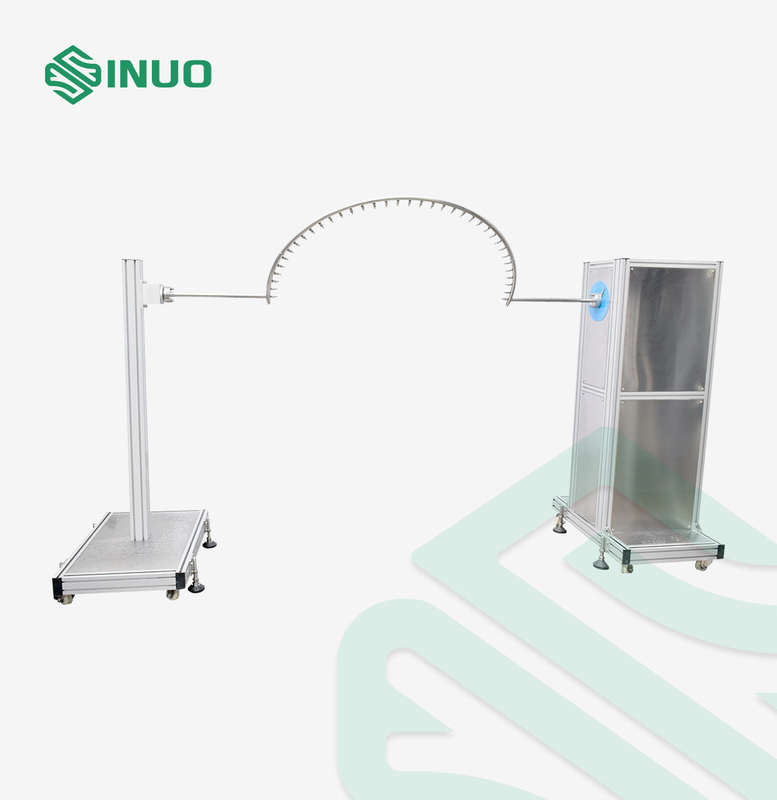

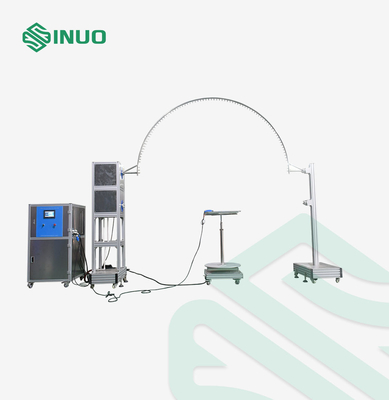

이 완전한 테스트 솔루션은 모터화 된 오시일레이터 튜브 스윙 메커니즘, R200mm에서 R1600mm까지의 오시일레이터 튜브 전체 세트, 샘플 회전판,그리고 지능적인 물 공급 및 제어 캐비닛.

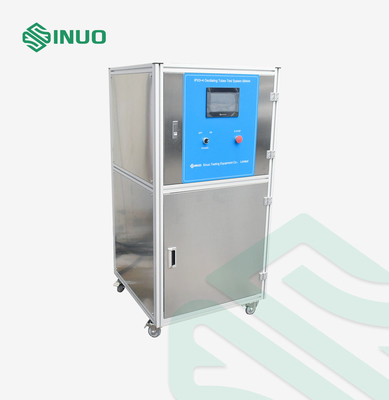

지능형 제어 시스템은 물 공급 탱크, 물 펌프, PLC 컨트롤러, 주파수 변환기, 흐름 미터,정확하고 프로그래밍 가능한 흐름 조절을 보장하여 신뢰할 수 있고 반복 가능한 테스트를 수행합니다..
그것은 품질 보장 및 인증 실험실의 필수 도구입니다. 당신의 제품이 국제 방수 표준을 충족하는지 보장합니다.
기술 매개 변수
|
항목 |
매개 변수 |
|---|---|
| 물 공급 | 흐름 속도 > 10L/min ±5%, 필터레이션 장치가 있는 깨끗한 물 |
| 오스실레이션 튜브 크기 | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (무화강) |
| 바늘 구멍 직경 | Φ0.4mm |
| 구멍 사이의 각도 포함 | IPX3: 120°, IPX4: 180° |

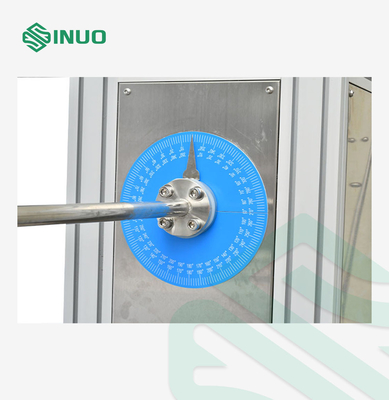

| 오시슬레이팅 튜브 스윙 각 | 최대 ±175° 미리 설정 (IPX3: 120°, IPX4: 360°* * 360° 회전장으로는 달성되지 않습니다) |
| 강수 속도 | IPX3: 4초/시간 (2×120°), IPX4: 12초/시간 (2×360°) |
| 구멍 당 물 유동률 | 00.07 L/min 개당 (튜브 크기와 개수의 기준으로 설정) |
| 시험 의 시간 | 프로그래밍 가능: 1 ′′99999 초 |
| 압력 측정기 범위 | 0.25 MPa |
| 회전판 | 직경: Φ600mm, 속도: 1r/min, 부하량: ≤50kg |
| 사이트 요구 사항 | 전용 방수성 시험실; 조명 및 배수 장치가 있는 평면 바닥; 10A 방수성 누출 스위치 또는 소켓 |
| 전기 제어 | PLC와 터치 스크린 |
| 장비 전원 공급 | AC 380V, 50Hz, 4KW |
| 샘플 전원 공급 | AC 220V, 10A |
세부 사항
