| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4412-P12 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 1 sets/month |

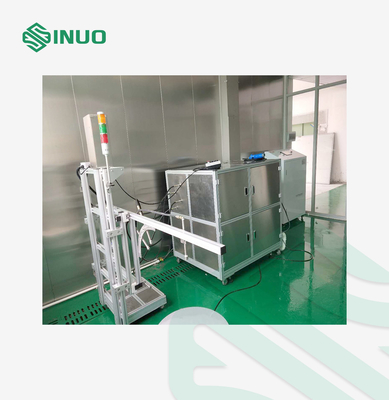

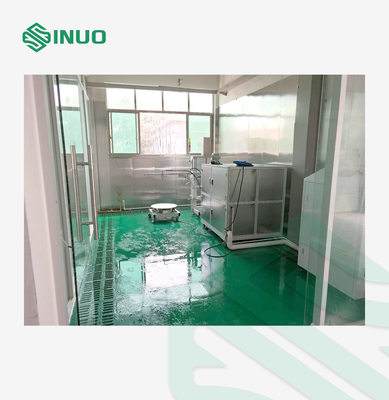

ISO20653 고압 오픈 타입 스프레이 IPX9K 방수 시험 장비
준수 된 표준 및 조항
IEC60529, DIN40050-9, ISO20653 및 기타 표준을 준수합니다.
장비 개요
이 장비는 승용차, 버스, 램프, 오토바이 및 다양한 차량 부품 등 다양한 샘플을 테스트하도록 설계되었습니다.
고압 및 증기 제트 청소 조건을 정확하게 복제하여 샘플의 물리적 및 관련 특성을 평가합니다.
테스트를 거쳐 제품의 성능은 지정된 표준에 따라 평가될 수 있으며, 설계 최적화, 성능 향상, 적합성 검증,및 품질 관리 검사.
기술 매개 변수
| IPX9K | |
| 사용자 사이트 요구 사항 |
|
| 시험 표본 | 최대 길이, 너비 및 높이 ≥1200x1200x1200mm, 최대 샘플 무게 ≥80kg |
| 노즐 수 |
이 시스템은 두 개의 정밀 노즐을 갖추고 있습니다. 전체적인 커버리지를 위해 전략적으로 배치되어 있습니다.
스프레이 경로는 S 모양의 경로를 따라 일률적이고 철저한 커버리지를 보장합니다.포괄적 인 테스트를 위해 5 면 물 분사 용도를 촉진합니다.. |
| 4개의 노즐 오프러션 | 2.34*1.33mm (오벌) |
| 노즐 거리 | 150~200mm |
| 스프레이 각도 | 스프레이는 표본의 전체 표면을 덮을 수 있고 스프레이 각도는 표본 표면에 세로입니다. |
| 물 압력 | 8-10MPA |
| 물 온도 | 80°C±5°C |
| 도량계 | 전자 고압 흐름계 |
| 압력 측정기 | 고압계 |
| 수압 파이프 | 길이는 3m |
| 유동률 | 15L±1/분 |
| 시험 방법 |
(1) 시험 표본의 위쪽과 5개의 표면은 물로 차례로 뿌린다. (2) 시험 (a) 와 시험 (b) 에서 껍질을 시험할 때 물 온도는 (80±5) °C로 유지되어야 합니다. (3) 작은 장치 (최대 크기 ≤ 250 mm): 장치는 시험 장치에 설치되어야 합니다. 회전 속도: (5±1) r/min. 분사 각도: 0°, 30°, 60°, 90°.각 위치의 시험 시간은 30초입니다.. (4) 큰 장치 (최대 크기 ≥ 250 mm): 장치는 의도된 용도에 따라 설치되어야 합니다. 장치의 전체 외부 표면을 분비합니다. 분비 방향:모든 방향에서 스프레이를 통해 장막의 전체 표면을 덮어스프레이 각은 스프레이 표면에 가능한 한 세로되어야 합니다. 시험 조건에서 노즐과 시험 표본 사이의 거리는 (175±25) mm, 최소 3분입니다. |
| 물 뿌리는 시간 |

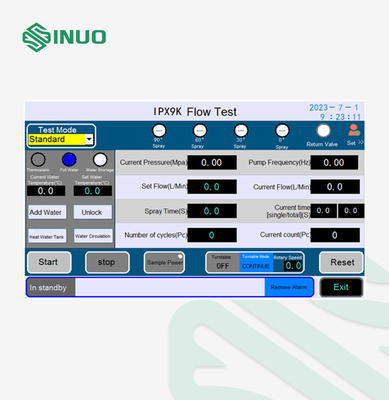

기본 참조 테스트 시간은 1 평방 미터당 2 분이다. 전체 트랙을 완료하는 시간은 설정할 수 있다. 약 500 초 (3.96 평방 미터) 에 설정할 수 있다. 설정을 할 때, 당신은 길이, 너비, 높이의 제품의 전체 차원에 따라 차원을 입력 할 수 있습니다.그리고 시스템은 자동으로 질서있는 테스트를 위해 테스트 실행 트랙을 완료합니다. 테스트가 끝나면, 노즐은 원래 위치로 돌아갑니다. 그리고 장치는 청각 및 시각적으로 충고를 합니다. |
| 고압 물 펌프 | 이탈리아 WOKE 브랜드 |
| 래크 이동 스트록 | 2미터, 각 쪽에 1미터 |

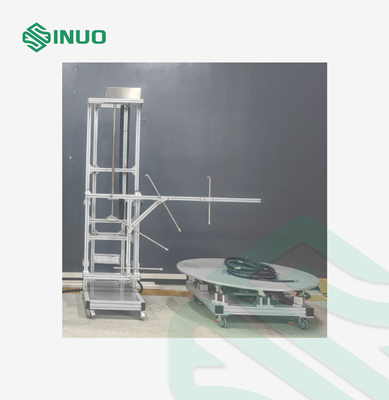

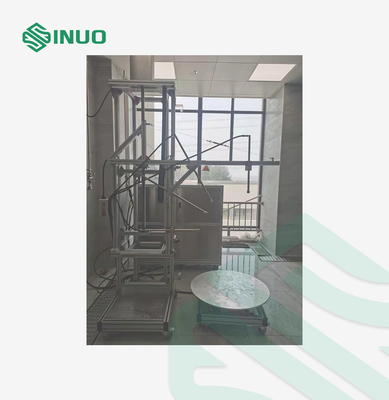

| 노즐 작동 모드 | 175±25mm (조정 가능). 전기 노즐 이동 프레임이 장착되어 있습니다. 노즐은 앞으로, 뒤로, 왼쪽으로, 오른쪽으로, 위로, 아래로 이동 할 수 있으며 노즐 각도도 회전 할 수 있습니다. |
| 일정한 온도 물 탱크 | 약 500L의 독립적인 일정한 온도 물 탱크. 약 30 분의 연속 물 분사 시간을 충족 할 수 있습니다. |
