| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4412-P12 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 1 세트/달 |

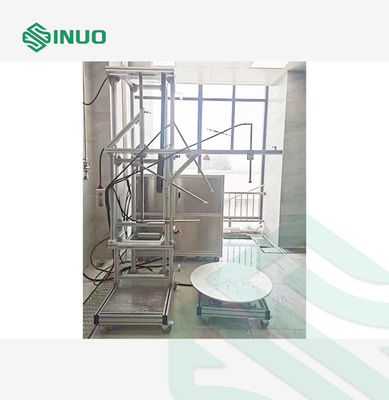

DIN40050-9 개방형 IPX9K 고압 수압 저항 시험 시스템
준수 된 표준 및 조항
IEC60529, DIN40050-9, ISO20653 및 기타 표준을 준수합니다.
장비 개요
이 장비의 주요 표본은: 승용차, 버스, 램프, 오토바이 및 기타 차량 및 부품입니다.
이 장비는 고압/증기 제트 청소의 청소 과정 조건을 시뮬레이션하여 샘플의 물리적 및 기타 관련 특성을 테스트할 수 있습니다.
테스트 후 제품의 성능이 요구 사항을 충족하는지 판단 할 수 있습니다. 제품 설계, 개선, 검증 및 공장 검사에 편리합니다.
기술 매개 변수
| IPX9K | |
| 사용자 사이트 요구 사항 |
1) 너비 6m × 깊이 4.5m × 높이 3m (유저들은 유리실과 배수구에 대한 책임을 져야 합니다.) 2) 사용자의 방에는 방수 시스템이 필요합니다. 바닥은 고품질의 미끄러지지 않는 타일로 포장되어 있으며 볼트로 고정 할 수 있습니다. 또한 방수 및 침투 방지 효과가 있습니다.방의 주변과 위쪽은 방수 효과가 있어야 합니다.. 3) 방 주위의 배수 통에 대한 요구 사항: 배수 통의 폭은 200mm, 깊이는 200mm입니다. 높고 낮은 기울기 한 개. 배수 출구가 200mm 깊이 있는지 확인하십시오.시멘트 보드 또는 스테인리스 스틸 판이 그 위에 배치됩니다. 4) 사용자가 방을 꾸미면 전력 연결 포트, 물 입구 및 출구, 가스 파이프 인터페이스 등을 예약하십시오. |
| 시험 표본 | 최대 길이, 너비 및 높이 ≥1200x1200x1200mm, 최대 샘플 무게 ≥80kg |
| 노즐 수 | 2개의 노즐이 있다. 하나는 표본의 상위 표면을 분사하기 위해 상단 (직선) 에 설치되어 있다. 다른 하나는 표본 주위의 평면을 분사하기 위해 하단 (평평) 에 설치되어 있다.스프레이 궤도는 S 모양의 궤도를 실행하는 원칙에 기초4면 세로 모터 디자인은 5면 물 분사 완료를 위해 사용됩니다. |
| 4개의 노즐 오프러션 | 2.34*1.33mm (오벌) |
| 노즐 거리 | 150~200mm |
| 스프레이 각도 | 스프레이는 표본의 전체 표면을 덮을 수 있고 스프레이 각도는 표본 표면에 세로입니다. |
| 물 압력 | 8-10MPA |
| 물 온도 | 80°C±5°C |
| 도량계 | 전자 고압 흐름계 |
| 압력 측정기 | 고압계 |
| 수압 파이프 | 길이는 3m |
| 유동률 | 15L±1/분 |
| 시험 방법 |
(1) 시험 표본의 위쪽과 5개의 표면은 물로 차례로 뿌린다. (2) 시험 (a) 와 시험 (b) 에서 껍질을 시험할 때 물 온도는 (80±5) °C로 유지되어야 합니다. (3) 작은 장치 (최대 크기 ≤ 250 mm): 장치는 시험 장치에 설치되어야 합니다. 회전 속도: (5±1) r/min. 분사 각도: 0°, 30°, 60°, 90°.각 위치의 시험 시간은 30초입니다.. (4) 큰 장치 (최대 크기 ≥ 250 mm): 장치는 의도된 용도에 따라 설치되어야 합니다. 장치의 전체 외부 표면을 분비합니다. 분비 방향:모든 방향에서 스프레이를 통해 장막의 전체 표면을 덮어스프레이 각은 스프레이 표면에 가능한 한 세로되어야 합니다. 시험 조건에서 노즐과 시험 표본 사이의 거리는 (175±25) mm, 최소 3분입니다. |
