전기 차량 IPX1-8 방수 종합 시험 시스템
상응하는 표준과 조항
IEC 62196-1Ed.4CDV :2020 조항 20.2.
IEC60598-1:2014 Luminaries-Part1 : 일반 요구사항과 테스트
IEC60529 :2013 보호도는 구내 (IP 코드) IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7과 IPX8에 의해 공급했습니다.
기술적인 매개 변수
| 1. 지적 전기적 제어 캐비넷과 담금 탱크의 기술적인 매개 변수 | |
| 전기 제어 상자 |
◆ 플로우 검출 : 터빈 전자적 유량계의 플로우 신호의 피드백. ◆ 흐름 조절 : 제어 캐비넷 화면 설정. ◆ 제어기 : 미츠비시 PLC. ◆ 맨 머신 인터페이스 : 7는 조금씩 움직이고 터치 스크린을 착색시킵니다. ◆ 함수 조절 : 정전류 상수도, 지속적 압력 상수도, 수직 비 동작 결정, 진동식 파이프 비 동작 결정, 물 분무 동작 결정, 단계 동작 결정, 핵실험 시간 제어. ◆ 방지 기능 : 누실 방지, 과부하 방지, 쇼트 회로 보호. |
| 적용범위 | IPX1-6 누에고치 건조기 상수도와 제어에 적합하, IPX7 침수 시험, IPX8 압력 물 밀착도 핵실험 |
| 상수도 방법 | 일정한 흐름 상수도, 지속적 압력 상수도 |
| 상수도 제어 프로세스 | 사용자가 흐름 또는 압력값을 터치 스크린으로 설정한 후, 전자적 유량계 또는 디지털 압력계는 실시간으로 전류 값을 모니터링합니다. 데이터 변환을 통한 PLC를 판독하세요. 그리고 나서 주파수 변환기를 통하여 펌프 속도를 조정하세요. 시스템은 2 물 공급 경로, 큰 유동 브랜치와 작은 유동 브랜치를 가지고 있습니다. |
| 하이 트래픽 가지 |
IPX5/6 강한 수질 분무 시험에 적용된 ◆ ; ◆ 플로우 범위 : 10-100L / 분 ; ◆ 흐름 정확도 : 분 ±0.5L / ; ◆ 유량계 : 웜은 전자적 유량계에 기어를 넣습니다 ; ◆ 물 펌프 : 스테인레스 강 꺼짐 상태 물 펌프 ; |
| 작은 교통 단락 |
IPX1/2/3/4 방수에 적용된 ◆ ; ◆ 플로우 범위 : 0.6-6L / 분 ; ◆ 흐름 정확도 : ±5%L/min ; ◆ 유량계 : 웜은 전자적 유량계에 기어를 넣습니다 ; ◆ 물 펌프 : 스테인레스 강 원심 분리액 펌프 ; ◆ 압력 범위 : 0.1-3Kg/cm2 ; ◆ 디지털 압력 계측기를 사용하여, 압력 디지털은 전시합니다 |
| 담금 탱크 / 저장 탱크 |
◆ 그것은 IPX1-6 핵실험 상수도, IPX7 침수, IPX8 압력 물 밀착도 핵실험을 위해 사용될 수 있습니다 ; ◆ 크기 : 500L ; ◆ 실제 화면 크기 : W600mmXD650mmXH1400mm. ◆ 관측 창 : 투명한 플렉시글라스 창 ; ◆ 윈도우 사이즈 : W200mmXH1250mm ; ◆ 깊이는 스케일링됩니다 : 스테인레스 강 스케일 ; ◆ 통치자 길이 : 1300 밀리미터, 정확성 1 밀리미터. ◆ 액체량 제어 : 부동 스위치 + 럼쳐 흐름관 |
| 공수 파이프 | 장비의 상수도는 PVC 고무 호스를 채택하며, 그것이 사이트 레이아웃에 따라 각각 장비로 분배됩니다. 그것은 각각 장비에 전자기 물 밸브에 의해 개별적으로 제어됩니다. 공수 파이프는 배출 밸브를 갖추고 있고 송수관에서 침적수가 검사가 완료되는 후에 자동적으로 제거됩니다. |
| 필터 | 스테인레스 강 쉘, 미세 필터 요소. |
| 2. IPX1/2 수직 물방울 메커니즘의 기술적인 매개 변수 | |
| 물방울 시험영역 | WD=1000×1000mm, 다른 사이즈는 맞춤화될 수 있습니다 |
| 물방울 높이 | 바늘과 샘플 사이의 거리는 적외선 센서의 자동적으로 측정된 200 밀리미터입니다 |
| 물방울 속도 / 수류 | 디지털 제어 강수량 기술을 사용하여, 1+0.5 0 밀리미터 / 분 또는 3+0.5 0 밀리미터 / 분은 바뀌게될 수 있습니다 |
| 물방울 핀홀 직경 | Φ0.4mm |
| 드립 공 간격 | 20mm×20mm |
| 물방울 탱크 상승 | 모터에 의해 가동되어 1100-1800mm 조정할 수 있는, 스크류 가이드 철도는 안정적 상승과 자기 로킹을 보증합니다 |
| 테스트 시간 | 0-99999.9S, 미리 설정될 수 있습니다 |
| 3. IPX3/4 진동식 파이프 비 메커니즘의 기술적인 매개 변수 | |
| 발진관 상술 | 스테인레스 강으로 만들어지는 R1000mm의 한 발진관을 갖춥니다 |
| 비 바늘 구멍 구멍 | Φ0.4mm |
| 바늘 구멍 배포 | 각 IPX3 : 120' ; IPX4 : 180', 50 밀리미터를 간격을 두는 홀 |
| IPX3/4 스위칭 | 막힌 바늘과 통공 바늘 사이에 전환하는 것 발진관을 바꾸지 않고 IPX3부터 IPX4까지 차 시험을 가능하게 합니다 |
| 진동 각도 | IPX3 : 120' (±60' ); IPX4 : 350' (±175' ) |
| 진동 속도 | IPX3 : 4s/time (2×120') ; |
| 진동식 파이프 비 수류 | IPX4 : 12s/time (2×350') ; |
| 방수 턴테이블 | 디지털 제어 강수량 기술을 사용하는 조정할 수 있는 0.6-6L/min |
| 테스트 시간 | 지름 : Φ600mm, 리프터블 지지틀, 부하를 견디는 ≤ 50 킬로그램으로 설비되는 기우뚱한 15', 바퀴모양 속도 1r/min 일 수 있습니다 |
| 4. IPX3/4 손에 들수 있는 스프레이 메카니즘의 기술적인 매개 변수 | |
| Ipx3/4 분무기 노즐 매개 변수 | 외경 Ф102mm, 구형 직경 SФ75.5mm, 1 중간 구멍, 30의' 각과 안쪽 2개 써클의 24 구멍, 15의' 각과 외부 4개 써클의 96 구멍, 121 구멍의 전체, 놋쇠로 만들어지는 지름 Ф0.5mm |
| 수류 | 10L/min±5%, 터치 화면 설정, 자동 주파수 변환 제어, 디지털 표시 플로우 값 |
| 압력 | 50~150Kpa, 압력 게이지 범위 0~0.16Mpa |
| 말괄량이 | 분리할 수 있습니다 |
| 물 방향 | 브라켓을 물 분무 메커니즘과 공유하면서, 브라켓은 분무각을 조정할 수 있습니다 |
| 테스트 시간 | 0~99999.9S, 미리 설정될 수 있습니다 |
| 5. IPX5/6 손에 들수 있는 물 분무 메커니즘의 기술적인 매개 변수 | |
| IPX5/6 물 스프레이노즐 매개 변수 | IPX5 :Ф6.3mm ; IPX6 :Ф12.5mm |
| 스프레이 흐름 | IPX5 : 분 12.5±0.625L / ; IPX6 : 100±5 L/min, 터치 화면 설정, 자동 주파수 변환 제어, 디지털 표시 플로우 값 |
| 용사 거리 | 2.8m (노즐과 턴테이블, 기준의 센터 사이의 거리가 2.5-3m을 요구합니다) |
| 분사 방향 | 브라켓은 분무각을 조정할 수 있습니다 |
| 고정 방법 | 분무기 노즐과 물 스프레이노즐은 기계적으로 브라켓위에 고정됩니다 |
| 압력계 | 0~0.16MPa, 디스플레이를 캔으로 만드십시요 |
| 테스트 시간 | 0~99999.9S, 미리 설정될 수 있습니다 |
| 6. IPX7 담금 탱크의 기술적인 매개 변수 | |
| 저수 탱크 양과 크기 | 이너 박스 WDH=600×650mm×1400mm, 500L |
| 최대 시험 용수 수심 | 1200 밀리미터 스케일 디스플레이로 최소눈금은 1 밀리미터입니다 |
| 물 깊이 조정법 | 터치 스크린을 켜고 물 수준 척도를 관찰하세요 |
| 바구니 사이즈 | 바구니 WD=500×500mm을 매다는 스테인레스 강 |
| 리프트 제어 | 전기 호이스트는 행잉 바스켓의 상승을 제어합니다 |
| 테스트 시간 | 고객에 의해 제어됩니다 |
| 관측 창 | 템퍼링된 기계 유리 윈도우, 윈도우 사이즈 : W200mmXH1200mm |
| 7. IPX8 압력 물 밀착도 시험 메커니즘의 기술적인 매개 변수 | |
| 시공 방법 | 시간이 도달되는 초기 설정 변수와 자동 가압과 자동압 배포 |
| 탱크 크기 | 이너 박스 Ф600×1200mm |
| 물 깊이 시험 범위 | 0-50 미터 |
| 압력 조정 범위 | 0-0.5MPa, 정확성 0.001MPa |
| 압력 제어 방법 | 터치 스크린, 자동 주파수 변환 조정, 디지털 표시 압력 값 디스플레이에 수압, 세트 압력에 의해 압력을 받습니다 |
| 안전판 방출 압력 | 0.55MPa |
| 테스트 시간 | 0-99999.9S는 설정될 수 있습니다 |
| 안전 보호 | 상순 보호, 누실 방지, 물 부족 보호, 비정상이 보호, 안전판 초과압 방지 |
장비 개관
샘플과 제한 : 전기적이고 전자 제품, 자동차와 오토바이 부품, 통신 제품, 가전 제품, 옥외등과 신호 장치, 기타 등등.
시험 목적 : 적하하는, 쏟는, 분무 또는 단기간이 또는 장기 심연의 몰입의 환경에서 전자적이고 전기적 제품, 자동차, 오토바이 부품, 가전 제품, 밀봉과 램프가 장비와 부품의 좋은 공연을 보증할 수 있는지 시험을 받습니다. 목적은 IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, 물 드리핑의 IPX7과 IPX8 수준, 물보라, 물보라 또는 단기간 몰입에서 제품의 해안포 보호 성능을 검증하는 것입니다
검사 원리 : 드리핑, 샤워링 또는 스프레잉 물이 표준 요구된 속도에 도달한다는 것을 보증하기 위해 급수 유동을 통제함으로써. 표준 동등한 압력은 물과 함침 시간에서 표본의 수심을 제어함으로써 달성됩니다. 시험 장비가 견본 구내의 표면 전체 위에서 획일적 수류 또는 압력을 발생시킬 수 있게 합니다

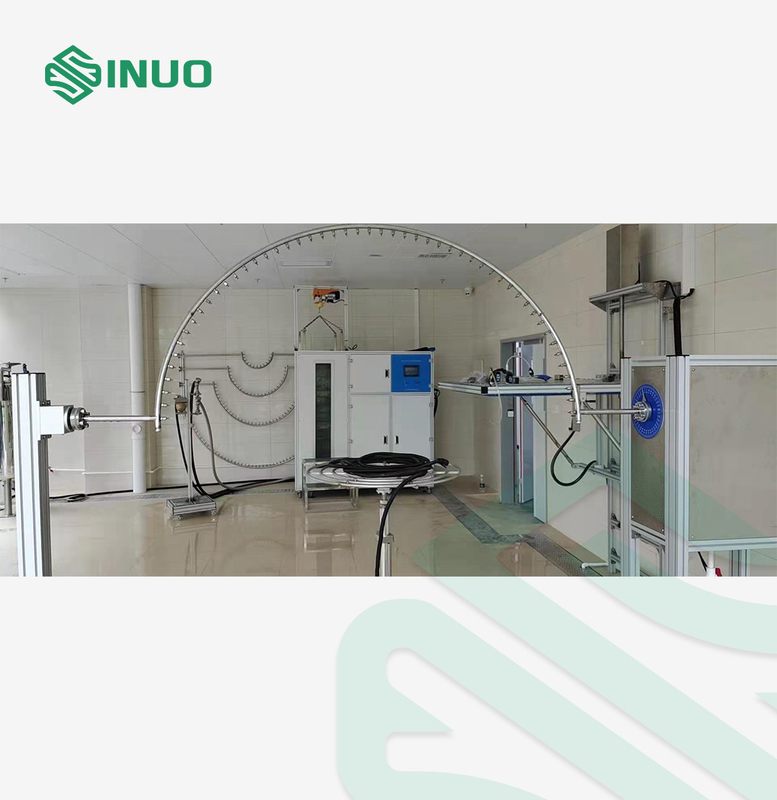

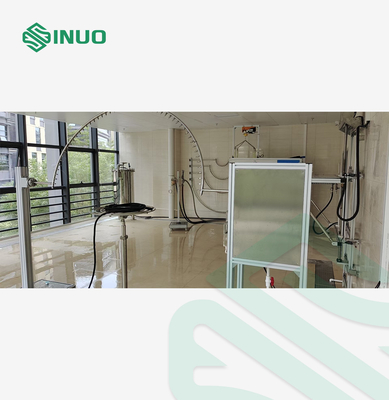

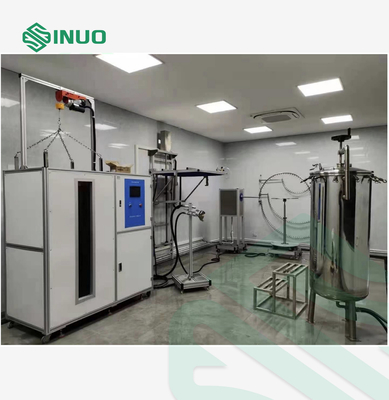

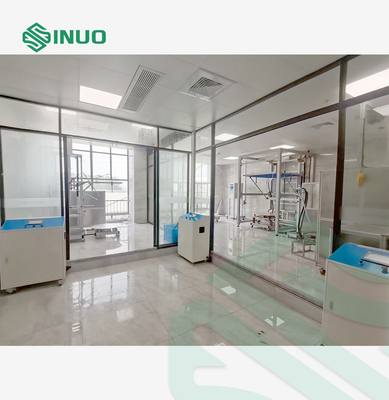

시설 구조와 특성 : 장치는 적하하는 메커니즘, 진동식 파이프 라이닝 메커니즘, 물보라 메커니즘, 물 담금 탱크, 압력 저수 탱크, 턴테이블과 전기적 제어 캐비넷으로 구성됩니다. 물방울 탱크 브래킷은 벽에 붙여진 형태를 채택하며, 그것이 자동적으로 모터 콘트롤에 의해 올려지고 낮아지고, 안티-폴링의 기능을 가지고 있습니다. 진동식 파이프를 설치하기 위한 한쌍의 바닥 지지틀이 있습니다, 진동식 파이프가 진동식 좌우에 모터에 의해 가동됩니다. 물 분무 메커니즘은 브라켓에 설치됩니다. 몰입은 탱크처럼 움직이고, 전체적으로 전기적 제어 캐비넷과 함께 만들어지고 샘플을 운반하는 행잉 바스켓이 높이고 전기 호이스트까지 인하됩니다. 압력 저수 탱크는 개별적으로 위치되고 제어 캐비넷과 저수 탱크로 연결됩니다. 조정 가능 속도로 로딩 턴테이블을 갖춘 채 턴테이블은 IPX2 실험 동안 15까지 기울여질 수 있습니다'. 바늘 구멍 클로깅을 방지하기 위한 물 필터 세정 장치를 갖춥니다. 이 시스템은 개방 구조체입니다.
사용 환경 : 전원 공급기 : AC380V±5%/50Hz, 5KW.
사용의 장소 : 온도 15-35' Ｃ, 상대 습도 25%-75%, 대기압 86-106kpa (860mbar-1060mbar). 땅은 평평할 필요가 있습니다. 조명, 방수 누수 스위치 (또는 소켓), 좋은 물 주입구와 배수 기능이 있습니다.
수원을 이용하세요 : 불순물 없이 바다 또는 수돗물을 깨끗이 하고, 바다와 필터 장치를 청소하세요.
