| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4419 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30 SETS/월 |
IPX6 물 진입 수분 시험 챔버에 대한 IEC 60529 IPX1
상응하는 표준과 조항
IEC60529 :2013년 "보호도가 구내 (IP 코드)에 의해 제공되 " IPX1, IPX2, IPX3, IPX4, IPX5와 IPX6
장비 개관
사용 환경 :
전원 공급기 : AC220V±5%/50Hz 또는 10KVA 또는 경기 고객의 지역 전력 공급기 요구사항.
사용 개소 : 상대 습도 25%-75%, 대기압 86 ~ 106 kpa (860 밀리바 - 1060 밀리바)인 온도 15-35 'Ｃ, 조명과 방수 누수 스위치를 (또는 소켓) 갖추고 있어야 하고, 땅이 평평할 필요가 있고, 취수와 배수 기능이 좋아야 합니다.
수원 : 물 청정 휠터를 갖추는 불순물 없는 깨끗한 물 또는 수돗물.
샘플과 제한 : 전기적이고 전자 제품, 자동차, 오토바이 부품, 가전 제품, 통신 제품, 옥외등과 신호 장치, 기타 등등.

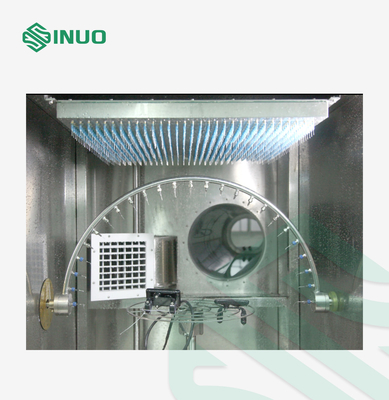

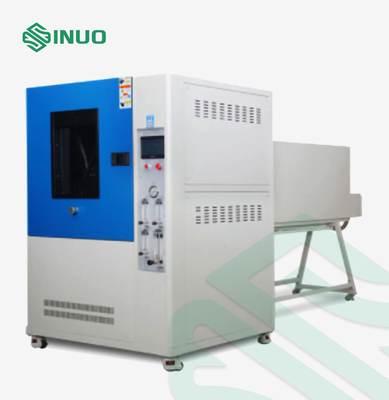

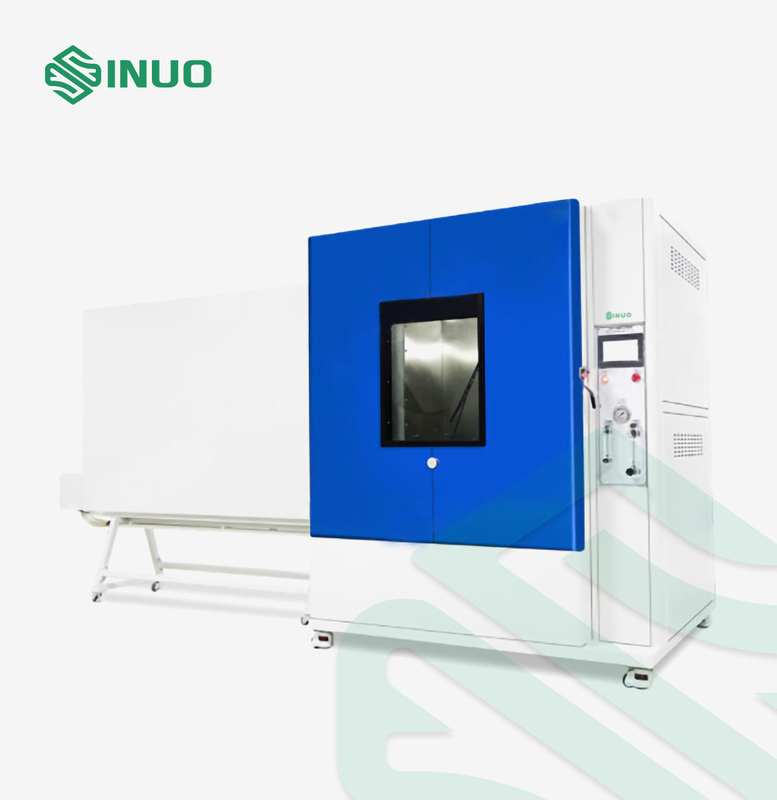

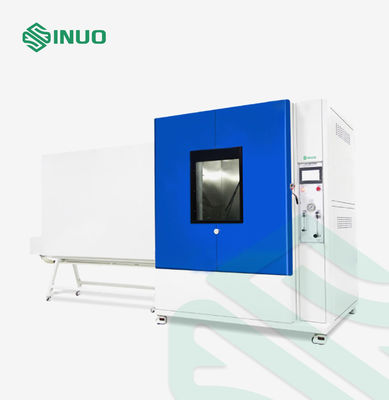

구조 : 시험 장비는 샤시, 수직 물방울 메커니즘, 발진관 물보라 메커니즘, 워터 제트 메커니즘, 터널, 전기적 제어 캐비넷과 턴테이블로 구성됩니다. 수직 물방울 메커니즘은 인너 챔버의 상부에 설치됩니다. 발진 메커니즘은 인너 챔버의 가운데에 설치됩니다, 2 끝이 인너 챔버의 측벽위에 고정됩니다. 워터 제트 메커니즘은 왼쪽에 위치하고 노즐과 표본 사이의 거리를 보증한 긴 터널을 통하여 인너 챔버에 연결됩니다. 샘플은 턴테이블에 위치합니다, 턴테이블이 사방으로 튀거나 모든 실행성이 있는 방향으로부터 분사될 견본의 구내를 만들기 위해, IPX1~IPX6 테스트를 위해 1r/min의 회전 속도로 가는 모터에 의해 회전하는 것에게 야기됩니다 ; 그리고 턴테이블의 높이는 바늘에서부터 샘플까지 검사 거리와 일치하기 위해, 손으로 아드주티드. 이 전체 시스템은 바늘 구멍 봉쇄를 방지하기 위해 물 여과 작용 세정 장치를 갖추고 있습니다. 그리고 시험 시스템은 챔버 타입 구조를 채택합니다.
애플리케이션 :
다음 하에 전자적이고 전기적 제품, 자동차, 오토바이 부품, 가전 제품, 밀봉과 램프의 부품을 위한 구내의 보호하는 공연을 검증합니다
도 IPX1과 IPX2에 있는 물 드리핑
도 IPX3과 IPX4에 있는 물보라와 스플래싱.
도 IPX5와 IPX6에 있는 워터 제트류
원리 : 물끓기, 물 분무 또는 물 제트 속도가 급수 유동을 통제함으로써 표준 요구값에 도달하고, 물에 몰입한 표본의 깊이를 제어함으로써 동등한 압력을 얻는다는 것을 보증하고 물의 균일한 플로우 또는 구내의 전체 지역 에 압력을 생산하세요.
기술적인 매개 변수
| 1. 수직 물방울 메커니즘 | |
| 물방울 지역 | WD=600×600mm, 다른 사이즈는 맞춤화될 수 있습니다 |
| 물방울 높이 | 샘플에 대한 바늘의 200 밀리미터 거리는 턴테이블의 높이를 조정하거나 견본을 올림으로써 달성됩니다 |
|
물방울 속도 (수류) |
조정할 수 있는 1+0.5 0 밀리미터 / 분 또는 3+0.5 0 밀리미터 / 분 |
| 바늘 바늘 구멍 구멍 | Φ0.4mm |
| 물방울 구멍 간격 | 20mmx20mm |
| 물방울 박스의 디스플레이 위치 | 고쳐지는 인너 챔버의 상부에 위치합니다 |
| 2. 발진관 물보라 메커니즘 | |
| 발진관 | R400, R200은 선택적이고 스테인레스 강으로 만들었습니다 |
| 바늘 바늘 구멍 구멍 | Φ0.4mm |
| 스프레이는 배포에 구멍을 뚫습니다 |
IPX3 :중심지 (120')에서 60' 양쪽의 아크 위에서 IPX4 :반원 중 전체 180' 위에서 구멍 간격 : 50 밀리미터 |
| IPX3/4 스위칭 | 일정 수의 막힌 구멍 바늘 또는 통공 바늘을 바꿈으로써 전환하기 |
| 진동 각도 | IPX3 :120' (±60' ); IPX4 :350' (±175' ) |
| 진동 속도 |
IPX3 :4s /cycle (2×120') ; IPX4 :12s /cycle (2×350') ; |
| 수류 | 조정할 수 있는 1-10L/min |

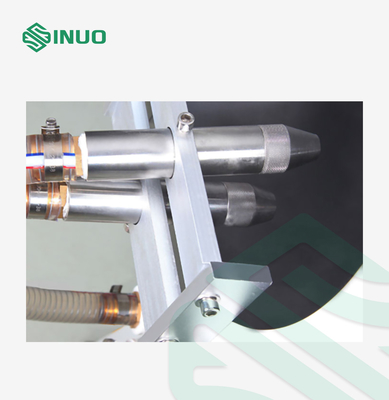

| 3. 워터 제트 메커니즘 | |
| 워터 제트 방향 | 수평식 |
| 노즐 내경 | IPX5 :Ф6.3mm ;IPX6 :Ф12.5mm |
| 전송 속도 | IPX5 : 분 12.5±0.625L / ; IPX6 : 100±5 L/min, 유량계는 손으로 로터미터를 통하여 조정할 수 있습니다 |
| 노즐부터 인클로저 표면까지 거리 | 2.8m ((노즐부터 턴테이블, 기준의 중심 표면까지 거리가 2.5-3m을 요구합니다) |
| 노즐 고정 방법 | 기계적인 픽싱 |
| 4. 장군 | |
| 압력계 | 0~0.25MPa, 디스플레이일 수 있습니다 |
| 시험 기간 | 0.01S~99.9 분, 미리 설정될 수 있습니다 |
| 턴테이블 | 지름 : Φ400mm ; 회전 속도 : 1r/min, 4개 각, 올림 높이에 중단을 캔으로 만드십시요 : 350-600mm, 베어링 캡액티티 : ≤50kgs |
| 챔버 물질 | 인너 챔버와 터널은 스테인레스 강으로 만들어집니다 |
| 항온수 시스템 | 실험은 방에서 처리됩니다, 장비가 저수 탱크에서 빌트를 가지고 있습니다, 물이 재활용될 수 있습니다. 그리고 인너 챔버는 수집진 장치를 가집니다, 시험 용수가 자동적으로 샤시를 통하여 물 축열조 되도록 수집됩니다. 물 유입구는 자동적으로 저수 탱크에서 뜨개 여닫개〔밸브］를 통하여 제어될 수 있습니다, 시스템이 높고 낮수위경보기 검출 알람을 지급할 수 있으며, 그것이 효과적으로 펌프가 드라이 워터 부족으로 인해 손상되는 것을 예방할 수 있습니다. 또한, 물 유입구 위치에 있는 세척용 필터 장치가 있습니다. |
| 안전 보호 | 상순 보호, 누실 방지, 물 부족 보호, 비정상이 보호. |
