| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4418 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 10은 / 달에서 설정합니다 |
물 진입 시험 시스템에 대한 IPX8 보호에 대한 IEC 60529 IPX1
상응하는 표준과 조항
IEC 60529:2013 "보호도는 구내 (IP 코드) " IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7,IPX8에 의해 공급했습니다

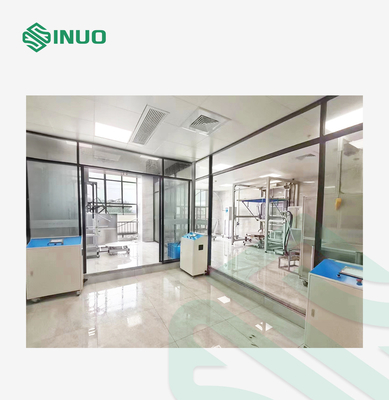

장비 개관
샘플과 제한 : 전기적이고 전자 제품, 자동차, 오토바이 부품, 가전 제품, 통신 제품, 옥외등과 신호 장치, 기타 등등.

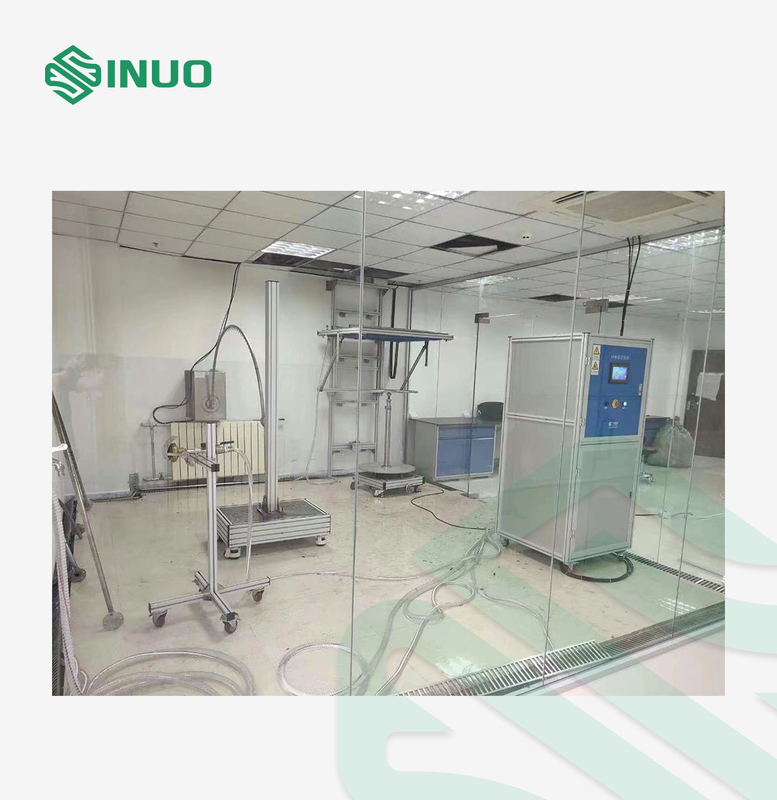

구조 : 시험 장비는 물방울 메커니즘, 발진 메커니즘, 워터 제트 메커니즘, 담금 탱크, 전기적 제어 캐비넷과 턴테이블로 구성됩니다. 물방울 박스의 브라켓은 낙하 방지 기능으로고 벽걸이형이며, 그것이 자동적으로 모터에 의해 제어되는 것으로 오를 수 있습니다. 발진 메커니즘의 한쪽 끝은 벽에 설치되고 발진 메커니즘의 다른 방향의 발단이 플로어 지지체위에 고정됩니다, 튜브가 모터 구동에 의해 흔들리도록 야기시킵니다. 노즐은 바닥 스탠드 지지대위에 고정됩니다. 저수 탱크와 전기 제어 일부는 통합됩니다, 표본 바구니 상승이 전기 호이스트에 의해 가동됩니다. 턴테이블의 회전 속도는 IPX1 ~IPX6 실험을 위해 조정할 수 있고 사용하고, IPX2 실험을 위해 사용되는 기우뚱한 15' 일 수 있습니다. 시험 장비는 바늘 구멍 봉쇄를 방지하기 위한 물 필터 세정 장치를 갖추고 있습니다. 이 전체 시스템은 개방형 구조를 채택합니다.
애플리케이션 :
다음 하에 전자적이고 전기적 제품, 자동차, 오토바이 부품, 가전 제품, 밀봉과 램프를 위한 구내의 보호하는 공연을 검증합니다
도 IPX1과 IPX2에 있는 물 드리핑
도 IPX3과 IPX4에 있는 물보라와 스플래싱.
도 IPX5와 IPX6에 있는 워터 제트류
도 IPX7에 있는 물에서 일시적 몰입
도 IPX8에 있는 물에서 연속적 담금
원리 : 물끓기, 물 분무 또는 물 제트 속도가 급수 유동을 통제함으로써 표준 요구값에 도달하고, 물에 몰입한 표본의 깊이를 제어함으로써 동등한 압력을 얻는다는 것을 보증하고 물의 균일한 플로우 또는 구내의 전체 지역 에 압력을 생산하세요.
사용 환경 :
전원 공급기 : AC380V±5%/50Hz 또는 15KVA 또는 경기 고객의 지역 전력 공급기 요구사항.
사용 개소 : 상대 습도 25%-75%, 대기압 86 ~ 106 kpa (860 밀리바 - 1060 밀리바)인 온도 15-35 'Ｃ, 조명과 방수 누수 스위치를 (또는 소켓) 갖추고 있어야 하고, 땅이 평평할 필요가 있고, 취수와 배수 기능이 좋아야 합니다.
수원 : 물 청정 휠터를 갖추는 불순물 없는 깨끗한 물 또는 수돗물.
기술적인 매개 변수
| 1. 전기적 제어 캐비넷 & 물 담금 탱크 | |
| 전기 제어 내각 |
플로우 검출 : 전자적 유량계 플로우 신호 피드백 흐름 조절 : 터치 스크린에 배치하세요 제어기 : 미츠비시 PLC 인간 기계 인터페이스 : 7는 조금씩 움직이고 터치 스크린을 착색시킵니다 함수 조절 : 정전류 상수도, 지속적 압력 상수도, 수직 물방울 비 제어, 오스레이링 비 제어, 물 분무와 제트 제어, 연속적 담금 제어, 턴테이블 회전 제어, 핵실험 시간 제어, 등. 방지 기능 : 누실 방지, 과부하 방지, 쇼트 회로 보호 |
| 활용 범위 | IPX1-6 검사, IPX7 일시적 침지 시험, IPX 연속적 담금 검사를 위한 상수도와 제어 |
| 상수도 방법 | 일정한 흐름 상수도, 지속적 압력 상수도 |
| 상수도 제어 프로세스 | 전자적 유량계와 디지털 압력 계측기는 사용자가 흐름과 압력값을 터치 스크린으로 설정하는 후에 실시간으로 전류 값을 모니터링합니다, 데이터가 데이터 변환을 통한 PLC로 판독되고 그리고 나서 물 펌프 속도가 주파수 변환기를 통하여 조정됩니다. 시스템은 상수도의 2개 채널을 가지고 있습니다 : 큰 유동 브랜치와 작은 유동 브랜치. |
| 큰 흐름은 갈라집니다 |
IPX5/6 강한 물 분사 시험에 적용된 ◆ ◆ 플로우 범위 : 10-100L/min ◆ 흐름 정확도 : ±0.5L/min ◆ 유량계 : 터빈 유량계 ◆ 물 펌프 : 스테인레스 강 원심 펌프 |
| 작은 유동 브랜치 |
IPX1/2/3/4 수질 분무 시험에 적용된 ◆ ◆ 플로우 범위 : 1-10L/min ◆ 흐름 정확도 : ±0.5L/min ◆ 유량계 : 작은 터빈 유량계 ◆ 물 펌프 : 스테인레스 강 원심 분리액 펌프 ◆ 압력 범위 : 0.1-3Kg/cm2 ◆ 압력 디스플레이 : 디지털 압력 계측기를 사용한 디지털 표시 |
| 담금 탱크 / 물 축열조 |
◆ 캔은 IPX1-6 검사와 IPX7과 IPX8 침지 시험의 상수도를 위해 사용됩니다 ◆ 크기 : 500L ◆ 탱크 크기 : W600mmXD600mmXH1400mm ◆ 관측 창 : 강화 유리창 ◆ 관측 창 사이즈 : W200mmXH1250mm ◆ 심도계 : 스테인레스 강 스케일 ◆ 스케일 길이 : 1300 밀리미터, 결의안 1 밀리미터 ◆ 레벨 제어 : 부동 스위치 + 범람관 |
| 상수도 가스관 | 시스템의 상수도는 사이트 레이아웃에 따라 PVC 호스를 통하여 각각 장비로 분배되고, 개별적으로 각각 장비의 전자기 물 밸브에 의해 제어됩니다. 물 공급 배관로는 배출 밸브로 설치됩니다. 검사가 완료된 후, 송수관에서 물은 자동적으로 제거됩니다. |
| 필터 | 스테인레스 강 케이스, 미세 필터 요소 |
| 안전 보호 | 상순 보호, 누실 방지, 물 부족 보호, 비정상이 보호 |
| 2. IPX1/2 수직 물끓기 박스 테스트 장치 | |
| 물방울 지역 | WD=1000×1000mm, 다른 사이즈는 맞춤화될 수 있습니다 |
| 물방울 높이 | 샘플에 대한 바늘의 200 밀리미터 거리는 자동적으로 적외선 센서에 의해 측정됩니다 |
| 물방울 속도 / 수류 | 1+0.5 0 밀리미터 / 분 또는 3+0.5 0 밀리미터 / 분 절체 가능한, 강수량은 디지털로 제어됩니다 |
| 바늘 바늘 구멍 구멍 | Φ0.4mm |
| 물방울 구멍 간격 | 20mm×20mm |
| 물방울 박스 상승 | 1100-1800mm으로부터 조정할 수 있는 모터에 의해 가동되어 스크류 가이드는 매끄러운 상승과 자기 로킹을 보증합니다 |
| 테스트 시간 | 0-99.9min, 미리 설정될 수 있습니다 |

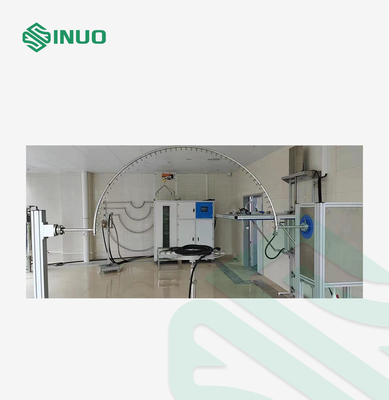

| 3. IPX3/4 발진관 물 분무 평가 소자 | |
| 발진관 반지름 | R200, R400, R600, R800, R1000, R1200, R1400, R1600mm이 선택적이고 스테인레스 강으로 만들었습니다 |
| 바늘 바늘 구멍 구멍 | Φ0.4mm |
| 스프레이는 배포에 구멍을 뚫습니다 |
IPX3 :중심지 (120')에서 60' 양쪽의 아크 위에서 IPX4 :반원 중 전체 180' 위에서 구멍 간격 : 50 밀리미터 |
| IPX3/4 스위칭 | 일정 수의 막힌 구멍 바늘 또는 통공 바늘을 바꿈으로써 전환하기 |
| 진동 각도 | IPX3 :120' (±60' ); IPX4 :350' (±175' ) |
| 진동 속도 |
IPX3 :4s /cycle (2×120') ; IPX4 :12s /cycle (2×350') ; |
| 수류 | 조정할 수 있는 1-10L/min |
| 테스트 시간 | 0.01S~99.9 분, 미리 설정될 수 있습니다 |
| 4. IPX3/4 손에 들수 있는 물 스프레이노즐 | |
| 분무 노즐의 매개 변수 | 외경 : Ф102mm, 구형 직경 : 센터에 있는 1 블랙홀인 SФ75.5mm, 15' 피치, Ф0.5mm의 전체 121 블랙홀에 있는 24 블랙홀의 30' pitch,4 외부 서클에 있는 12 블랙홀의 2 핵심 그룹은 놋쇠로 만들었습니다. |
| 수류 | 10L/min±5%, 유량계는 로터미터를 통하여 손으로 조정할 수 있습니다, 전자적 유량계가 선택적일 수 있습니다 |
| 압력 | 압력계 측정 범위인 50~150Kpa : 0~0.25Mpa |
| 차폐를 이동하기 | 알루미늄으로 만들었고 분리할 수 있을 수 있습니다 |
| 물보라 방향 | 물 분무각은 조정할 수 있을 수 있습니다, IPX 3&4 분무 노즐이 똑같은 지원을 IPX 5&6 호스 노즐과 공유합니다 |
| 시험 기간 | 0.01S~99.9 분, 미리 설정될 수 있습니다 |
| 5. IPX5/6 손에 들수 있는 물 분사 노즐 | |
| 호스 노즐의 매개 변수 | IPX5 : Ф6.3mm ; IPX6 : Ф12.5mm |
| 수류 | IPX5 : 분 12.5±0.625L / ; IPX6 : 100±5 L/min, 유량계는 손으로 로터미터를 통하여 조정할 수 있습니다, 전자적 유량계가 선택적일 수 있습니다 |
| 노즐부터 인클로저 표면까지 거리 | 2.8m ((노즐부터 턴테이블, 기준의 중심 표면까지 거리가 2.5-3m을 요구합니다) |
| 워터 제트 방향 | 물 분무각은 조정할 수 있을 수 있습니다 |
| 노즐 고정 방법 | IPX 5&6 호스 노즐과 IPX 3&4 분무 노즐은 똑같은 지원위에 고정됩니다 |
| 압력계 | 0~0.25MPa, 드러내질 수 있습니다 |
| 시험 기간 | 0.01S~99.9min, 미리 설정될 수 있습니다 |
| 6. IPX7 일시적 몰입 챔버 | |
| 챔버 사이즈 & 크기 | 인너 챔버 사이즈 : WDH=600*600mm*1400mm,500L |
| 최상위 시험 용수 수심 | 스케일로, 1200 밀리미터, 스케일의 결의안 : 1 밀리미터 |
| 바구니 사이즈 | 스테인레스 강이 바구니를 매답니다 : WD=500×500mm |
| 리프팅 통제 | 전기 호이스트에 의해 제어됩니다 |
| 시험 기간 | 손으로 제어 |
| 관측 창 | 강화 유리창, 윈도우 사이즈 : W200mmXH1200mm |
| 7. IPX8 연속적 담금 컨테이너 | |
| 시공 방법 | 초기 설정 변수, 자동 가압, 자동압 구호 |
| 용기 크기 | 안쪽 사이즈 : Ф600×1200mm, 전체적으로 다음 WDH=800×980mm×1850mm |
| 물 깊이 시험 범위 | 0-50 Ｍ |
| 기압 상응하는 조절 범위 | 0-0.5MPa, 자동적으로 압력 센서, 정확도에 의해 조정될 수 있습니다 : 0.001MPa |
| 안전판 방출 압력 | 0.55MPa |
| 시험 기간 | 0-9999 분 |
| 8. 턴테이블 | |
| 지름 | Φ600mm |
| 회전 속도 | 1r/min |
| 베어링 캐패시티 | ≤50kg |
| 다른 특징 | 방수 처리하고 지지틀을 높이는 것과 함께, 기우뚱한 15일 수 있습니다' |
