| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4413 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30 SETS/월 |
IEC 60529 IPX1~4 수직 빗물 받이와 발진관이 장비를 시험합니다
상응하는 표준과 조항
IEC60529 :2013년 "보호도가 구내 (IP 코드)에 의해 제공되 " IPX1, IPX2, IPX3과 IPX4.
장비 개관
애플리케이션 : 도 IPX3과 IPX4에 물보라와 스플래싱과 도 IPX1과 IPX2에 물 드리핑 하에 전자적이고 전기적 제품, 자동차, 오토바이 부품, 가전 제품, 바다표범과 램프를 위한 구내의 보호하는 성능을 검증합니다.
샘플과 제한 : 전기적이고 전자 제품, 자동차, 오토바이 부품, 가전 제품, 통신 제품, 옥외등과 신호 장치, 기타 등등.

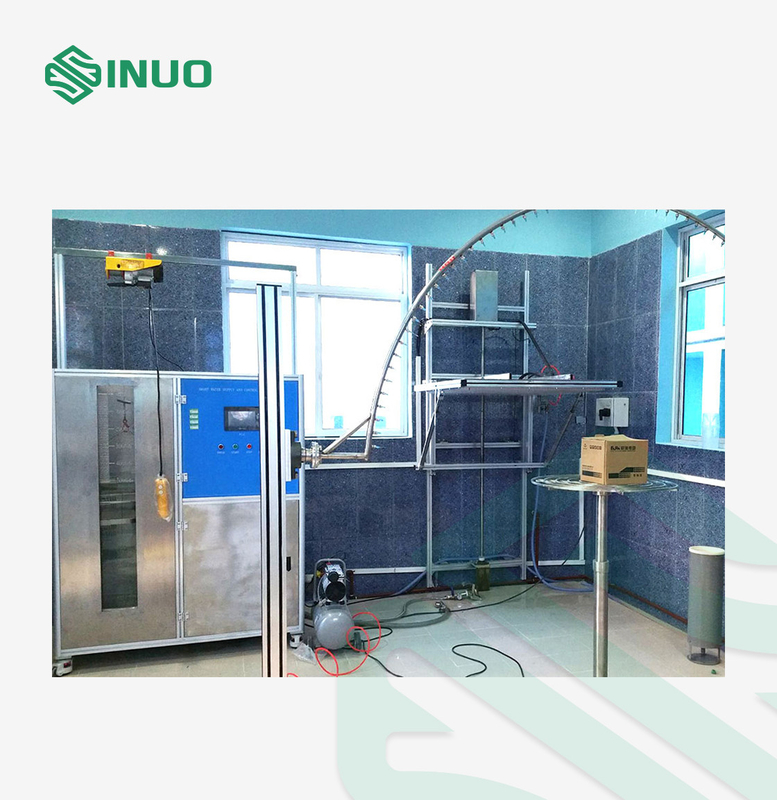

구조 : 시험 장비는 물방울 메커니즘, 발진 메커니즘, 전기적 제어 캐비넷과 턴테이블로 구성됩니다. 물방울 박스의 브라켓은 낙하 방지 기능으로고 벽걸이형이며, 그것이 자동적으로 모터에 의해 제어되는 것으로 오를 수 있습니다. 발진 메커니즘의 한쪽 끝은 벽에 설치되고 발진 메커니즘의 다른 방향의 발단이 플로어 지지체위에 고정됩니다, 튜브가 모터 구동에 의해 흔들리도록 야기시킵니다. 턴테이블은 IPX1 ~IPX4 실험을 위해 사용되는 1r/min의 회전 속도를 가지고 있습니다 ; 턴테이블은 IPX2 테스트를 위해 사용되는 기우뚱한 15' 일 수 있습니다. 시험 장비는 바늘 구멍 봉쇄를 방지하기 위한 물 필터 세정 장치를 갖추고 있습니다. 이 전체 시스템은 개방형 구조를 채택합니다.
원리 : 적하하는 속도 또는 분무 속도가 급수 유동을 통제함으로써 표준 요구값에 도달한다는 것을 보증하시오 그러면 시험 장비는 (IPX1과 IPX2) 구내의 전체 지역 위에서 물방울의 균일한 플로우를 생산하거나 사방으로 튈 견본의 구내를 (IPX3과 IPX4로) 만들 수 있습니다.
사용 환경 :
전원 공급기 : AC380V±5%/50Hz 또는 15KVA 또는 경기 고객의 지역 전력 공급기 요구사항.
사용 개소 : 상대 습도 25%-75%, 대기압 86 ~ 106 kpa (860 밀리바 - 1060 밀리바)인 온도 15-35 'Ｃ, 조명과 방수 누수 스위치를 (또는 소켓) 갖추고 있어야 하고, 땅이 평평할 필요가 있고, 취수와 배수 기능이 좋아야 합니다.
수원 : 물 청정 휠터를 갖추는 불순물 없는 깨끗한 물 또는 수돗물.
기술적인 매개 변수
| IPX1과 IPX2 | |
| 물방울 지역 | WD=1000×1000mm, 다른 사이즈는 맞춤화될 수 있습니다 |
| 물방울 높이 | 샘플에 대한 바늘의 200 밀리미터 거리는 자동적으로 적외선 센서에 의해 측정됩니다 |
| 물방울 속도 / 수류 | 1+0.5 0 밀리미터 / 분 또는 3+0.5 0 밀리미터 / 분 절체 가능한, 강수량은 디지털로 제어됩니다 |
| 바늘 바늘 구멍 구멍 | Φ0.4mm |
| 물방울 구멍 간격 | 20mm×20mm |
| 물방울 박스 상승 | 1100-1800mm으로부터 조정할 수 있는 모터에 의해 가동되어 스크류 가이드는 매끄러운 상승과 자기 로킹을 보증합니다 |
| IPX3과 IPX4 | |
| 발진관 | R200, R400, R600, R800, R1000, R1200, R1400, R1600mm이 선택적이고 스테인레스 강으로 만들었습니다 |
| 바늘 바늘 구멍 구멍 | Φ0.4mm |
| 스프레이는 배포에 구멍을 뚫습니다 |
IPX3 :중심지 (120')에서 60' 양쪽의 아크 위에서 IPX4 :반원 중 전체 180' 위에서 구멍 간격 : 50 밀리미터 |
| IPX3/4 스위칭 | 일정 수의 막힌 구멍 바늘 또는 통공 바늘을 바꿈으로써 전환하기 |
| 진동 각도 | IPX3 :120' (±60' ); IPX4 :350' (±175' ) |
| 진동 속도 |
IPX3 :4s /cycle (2×120') ; IPX4 :12s /cycle (2×350') ; |
| 수류 | 조정할 수 있는 1-10L/min |
| 장군 | |
| 제어 & 작전 | PLC와 터치 스크린 지능형 제어 시스템 |
| 턴테이블 | 지름 : Φ600mm, 지지틀, 베어링 캐패시티 ≤50kg를 높이는 것과 함께 기우뚱한 15', 회전 속도 1r/min 일 수 있습니다 |
| 시험 기간 | 0-99.9min, 미리 설정될 수 있습니다 |
| 압력계 | 0~0.25MPa |
| 물 저장 시스템 | 제어함과 물 축열조는 한 관방에 구축됩니다, 물 축열조가 자동적으로 물 유입구를 제어하기 위해 수위 뜨개 여닫개〔밸브］를 갖추고 있고, 효과적으로 펌프가 드라이 워터로 인해 손상되는 것을 예방하기 위해, 높고 낮수위 알람 탐지를 가지고 있습니다. |
| 선택적입니다 | IEC 60529 형태 5에 따라서 휴대용 스프레이노즐은 구성될 수 있습니다 |
| 안전 보호 | 상순 보호, 누실 방지, 물 부족 보호, 비정상이 보호 |
