| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4412 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30 SETS/월 |

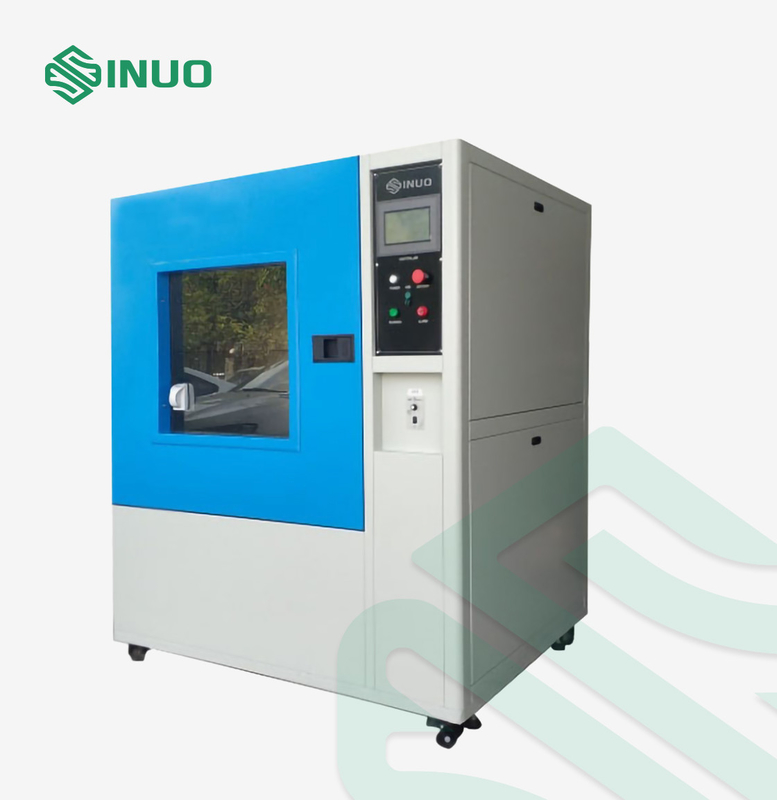

IPX9 고압 고온수 분사 팬 노즐 테스트 챔버
상응하는 표준과 조항
IEC60529 :12에 대한 형태 7인 2013년 "보호도가 구내 (IP 코드)에 의해 제공되 " IPX9.
ISO20653-2013 이질 물질, 물과 접근에 대한 전기 장비의 보호 (IP 코드) -보호의 도로 비히클레스-데그레스는 7, 8, 9와 테이블 7 (9K)를 그림으로 나타냅니다 "
이질 물질, 물과 접근 전기적 equipment>figure 8and 테이블 8 (9K)에 대한 보호 (IP 코드) -보호의 DIN40050-9 도로 비히클레스-데그레스
기술적인 매개 변수
| 제어 & 작전 | PLC와 터치 스크린 지능형 제어 시스템 | ||
| 챔음베르 사이즈 |
안쪽 사이즈 : WDH=800×800mm×800mm 외면 사이즈 : WDH=1400×1000mm×1750mm |
안쪽 사이즈 : WDH=1000×1000mm×1000mm 외면 사이즈 : WDH=1600×1200mm×1900mm |
안쪽 사이즈 : WDH=1500×1500mm×1500mm 외면 사이즈 : WDH=2100×1700mm×2400mm |
| 팬 제트 노즐 | 60529 형태 7을 IEC에 따르면 제조했거나, 맞춤화될 수 있습니다 | ||
| 물 제트 압력 | 8000-10000Kpa | ||
| 물 제트플로우 | 조정할 수 있는 14-16L/min | ||
| 워터 제트 각 | 0' , 30' , 60' , 90' | ||
| 시험 기간 | 위치 당 30대 | ||
| 총 테스트 수행 시간 | 0-99H59M59S, 미리 설정될 수 있습니다 | ||
| 시험 용수 온도 | 80±5' Ｃ | ||
| 노즐과 샘플 사이의 거리 |
a) (가장 큰 좁은 구역을 위해 250 이하 밀리미터를 치수화하세요) : R125±25mm 큰 구내 (250 밀리미터에 대한 큰 차원 이상)을 위한b) : R175±25mm |
||
| 충격력 | 측정하기 위한 설정은 IEC 60529 수치에 따르면 워터 제트의 충격력은 10 살입니다 | ||
| 턴테이블 | 지름 : Φ600mm, 회전 속도 : 1-5r/min, 베어링 캐패시티 :≤ 30kgs | ||
| 동력 부하가 시험합니다 | 옵션널, 테스트 소켓, AC220V를 제공하십시요 | ||
| 항온수 시스템 | 실험은 방에서 처리됩니다, 장비가 저수 탱크에서 빌트를 가지고 있습니다, 물이 재활용될 수 있습니다. 그리고 인너 챔버는 수집진 장치를 가집니다, 시험 용수가 자동적으로 샤시를 통하여 물 축열조 되도록 수집됩니다. 물 유입구는 자동적으로 저수 탱크에서 뜨개 여닫개〔밸브］를 통하여 제어될 수 있습니다, 시스템이 높고 낮수위경보기 검출 알람을 지급할 수 있으며, 그것이 효과적으로 펌프가 드라이 워터 부족으로 인해 손상되는 것을 예방할 수 있습니다. | ||
| 안전 보호 | 상순 보호, 누실 방지, 쇼트 회로 보호, 물 부족 보호, 비정상이 보호. | ||
장비 개관
사용 환경 :
전원 공급기 : AC380V±5%/50Hz 또는 15KVA 또는 경기 고객의 지역 전력 공급기 요구사항.
사용 개소 : 상대 습도 25%-75%, 대기압 86 ~ 106 kpa (860 밀리바 - 1060 밀리바)인 온도 15-35 'Ｃ, 조명과 방수 누수 스위치를 (또는 소켓) 갖추고 있어야 하고, 땅이 평평할 필요가 있고, 취수와 배수 기능이 좋아야 합니다.
수원 : 물 청정 휠터를 갖추는 불순물 없는 깨끗한 물 또는 수돗물.
샘플과 제한 : 승객 운송수단, 버스, 램프, 오토바이와 다른 부품과 부품, IPX9 하에 테스트될 필요가 있는 다른 제품과 더불어 (IPX9K) 환경.
구조 :

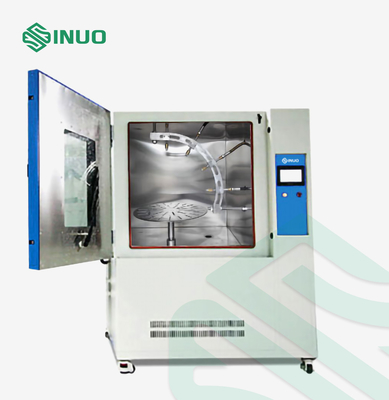

장치는 샤시, 물 분무 메커니즘, 고압력 고온 장치, 턴테이블과 전기적 제어 캐비넷으로 구성됩니다.
1. 챔버의 외장판은 고품질 스틸 플레이트로 만들어집니다. 인너 챔버와 턴테이블은 방수되고 부식 방지를 보증하기 위해 SUS304 스테인레스 강으로 만들어진 전부입니다. 테스트 챔버는 그 자체의 물 순환 시스템을 가지고, 수집진 장치 내부를 가집니다. 시험 용수는 자동적으로 샤시를 통하여 물 축열조 되도록 수집됩니다. 물 유입구는 자동적으로 저수 탱크에서 뜨개 여닫개〔밸브］를 통하여 제어될 수 있습니다, 시스템이 높고 낮수위경보기 검출 알람을 지급할 수 있으며, 그것이 효과적으로 펌프가 드라이 워터 부족으로 인해 손상되는 것을 예방할 수 있습니다.

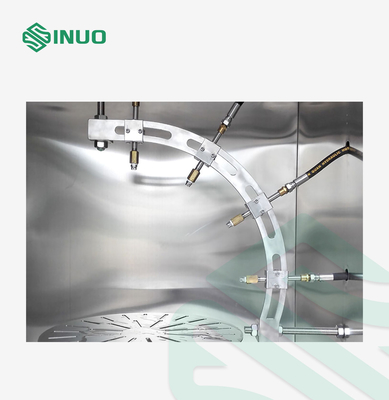

2. 4개의 기준 노즐은 벨소리 브라켓의 0', 30', 60', 90' 위치에 설치됩니다.
3. 시험 용수 온도가 표준 요구 사항을 충족시키는 것을 서모스탯 장치를 가열시키는 짜맞춘 물은 보증합니다. 고압 물은 주파수 변환을 통하여 고압력 물 펌프에 의해 공급되고 워터 제트 흐름이 터치 스크린에 미리 설정될 수 있습니다.

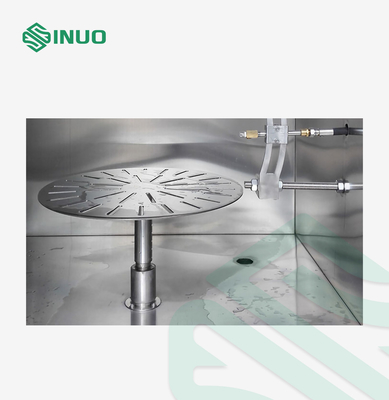

4. 테스트 챔버는 턴테이블을 갖추고 있습니다, 턴테이블이 1r/min의 회전 속도에 모터 구동에 의해 회전하는 것에게 야기되고, 구내를 만들 모든 실행성이 있는 방향으로부터 분사됩니다.
5. 물 히팅, 일정온도, 수압, 수류, Ｃ 물 분무 시간, 순환 프로그램 과정과 턴테이블 회전 작용은 전기적 제어 캐비넷에 의해 제어됩니다.
애플리케이션 : 도 IPX9 (IPX9K)에 고압과 온도 워터 제트 하에 도로 운송수단, 램프, 오토바이와 다른 부품의 부품의 보호하는 성능을 검증합니다.
원리 : 물 분사 속도가 급수 유동, 온도와 압력을 통제함으로써 표준 요구값에 도달한다는 것을 보증하시오 그러면 구내는 IEC 60529 형태 7, 8과 9에 나타난 바와 같이 표준 시험 노즐로부터의 물의 하천으로 모든 실행성이 있는 방향으로부터 분사됩니다.
