| 브랜드 이름: | Sinuo |
| 모델 번호: | SN448 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30 SETS/월 |
장비 개방형을 시험하는 IEC 60529 IPX5 IPX6 강한 물 분무
상응하는 표준과 조항
IEC 60529:2013 "보호도는 구내 (IP 코드) " IPX5와 IPX6에 의해 공급했습니다.
장비 개관

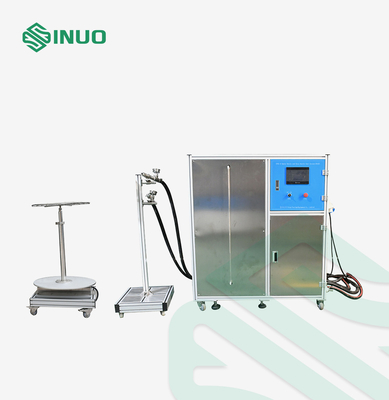

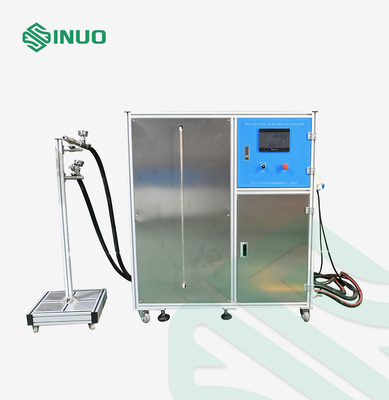

구조 : 시험 장비는 워터 제트 메커니즘, 전기적 제어 캐비넷, 물 축열조, 노즐을 위한 지원과 턴테이블로 구성됩니다. 샘플은 턴테이블에 위치합니다, 턴테이블이 1r/min의 회전 속도에 모터 구동에 의해 회전하는 것에게 야기되고, 구내를 만들 표준 시험 노즐로부터의 물의 하천으로 모든 실행성이 있는 방향으로부터 분사됩니다. 전기적 제어부분과 물 축열조는 통합됩니다. 이 전체 시스템은 개방 구조체를 채택합니다.
샘플과 제한 : 전기적이고 전자 제품, 자동차, 오토바이 부품, 통신 제품, 가전 제품, 옥외등과 신호 장치, 기타 등등
애플리케이션 : 도 IPX5와 IPX6에 워터 제트류 하에 전자적이고 전기적 제품, 자동차, 오토바이 부품, 가전 제품, 바다표범과 램프를 위한 구내의 보호하는 성능을 검증합니다.
원리 : 물 제트 속도가 급수 유동을 통제함으로써 표준 요구값에 도달한다는 것을 보증하시오 그러면 구내는 IEC 60529 형태 6에 나타난 바와 같이 표준 시험 노즐로부터의 물의 기류로 모든 실행성이 있는 방향으로부터 분사됩니다.
사용 환경 :
전원 공급기 : AC380V±5%/50Hz 또는 5KVA 또는 경기 고객의 지역 전력 공급기 요구사항.
사용 개소 : 상대 습도 25%-75%, 대기압 86 ~ 106 kpa (860 밀리바 - 1060 밀리바)인 온도 15-35 'Ｃ, 조명과 방수 누수 스위치를 (또는 소켓) 갖추고 있어야 하고, 땅이 평평할 필요가 있고, 취수와 배수 기능이 좋아야 합니다.
수원 : 물 청정 휠터를 갖추는 불순물 없는 깨끗한 물 또는 수돗물.
기술적인 매개 변수
| 제어 & 작전 | PLC와 터치 스크린 지능형 제어 시스템 |

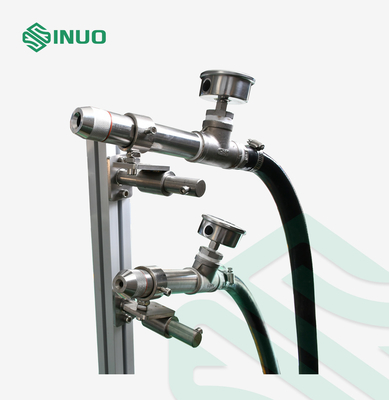

| 노즐 내경 | IPX5 :Ф6.3mm ; IPX6 :Ф12.5mm |
| 물 스프레이 유량 | IPX5 : 분 12.5±0.625L / ; IPX6 : 100±5 L/min, 손으로 조정할 수 있는 (로터미터) |
| 워터 제트 거리 | 2.8m ((노즐부터 턴테이블, 기준의 중심 표면까지 거리가 2.5-3m을 요구합니다) |
| 워터 제트 방향 | 디 앵글은 지원을 조정함으로써 조정할 수 있을 수 있습니다 |
| 노즐을 위한 치료 방법 | 기계적으로 지원에 고정됩니다 |
| 압력계 | 0~0.25MPa, 드러내질 수 있습니다 |
| 시험 기간 | 0.01S~99.9min, 미리 설정될 수 있고 (표준은 가능성 있는 1 min/m2 또는 최저치를 요구하 : 3 분) |
| 턴테이블 | 지름 : Φ600mm, 회전 속도 : 1r/min, 베어링 캐패시티 : ≤50 크그스 |
| 물 축열조 | 이 시험 시스템은 개방형 구조를 채택합니다, 시험 용수가 재활용되지 않습니다. 시험 시스템은 대략 500L 스테인레스 강 물 축열조를 갖추고 있습니다. 물 축열조는 자동적으로 물 유입구를 제어하기 위해 수위 뜨개 여닫개〔밸브］를 갖추고 있고, 효과적으로 펌프가 드라이 워터로 인해 손상되는 것을 예방하기 위해, 높고 낮수위 알람 탐지를 가지고 있습니다. |
| 안전 보호 | 상순 보호, 누실 방지, 물 부족 보호, 비정상이 보호. |
