| 브랜드 이름: | Sinuo |
| 모델 번호: | SN444 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30 SETS/월 |
장비를 시험하는 IPX3 IPX4 발진관 비 수분
상응하는 표준과 조항
IEC60529 :2013년 "보호도가 구내 (IP 코드)에 의해 제공되 " IPX3과 IPX4, 형태 4.
장비 개관
샘플과 제한 : 자동차, 오토바이 부품, 통신 제품, 가전 제품, 옥외등과 신호 장치, 기타 등등의 전기적이고 전자 제품

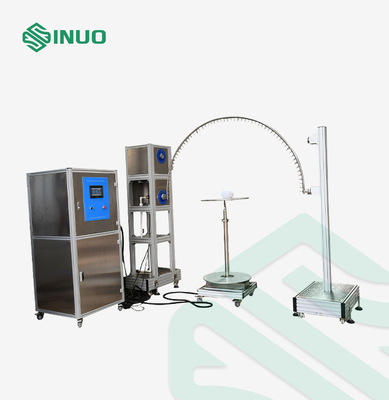

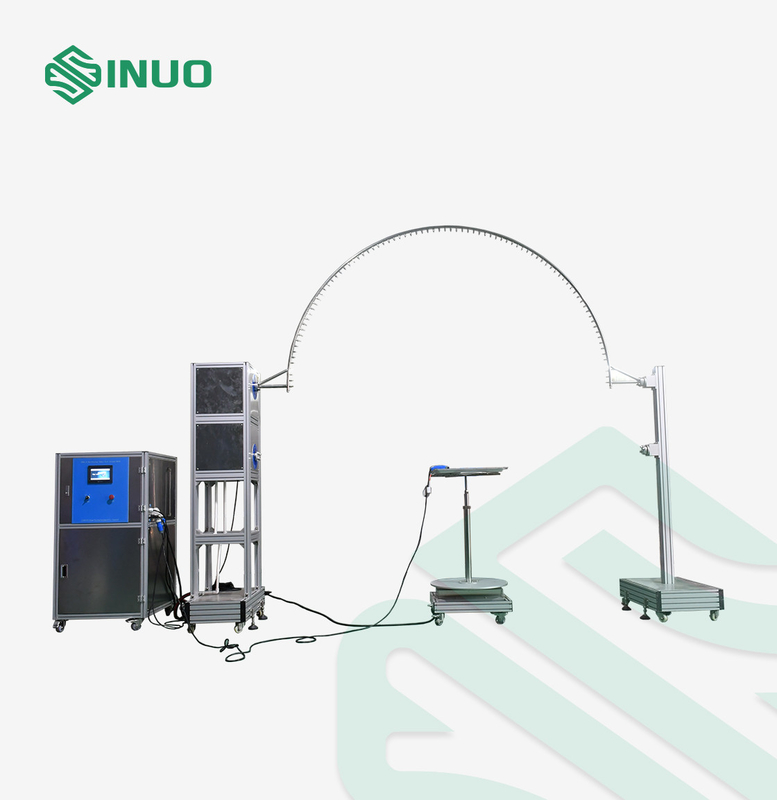

구조 : 시험 장비는 진동식 스윙 메카니즘, 전기적 제어 캐비넷과 턴테이블로 구성됩니다. 진동식 스윙 메카니즘은 플로어 스탠딩입니다, 발진관이 모터 구동에 의해 흔들리도록 야기시킵니다. 턴테이블은 사방으로 스프레이라는 것 견본의 구내를 만들기 위해, 1r/min의 회전 속도를 가지고 있습니다. 시험 장비는 바늘 구멍 봉쇄를 방지하기 위한 물 필터 세정 장치를 갖추고 있습니다. 이 전체 시스템은 개방 구조체를 채택합니다.
애플리케이션 : 도 IPX3과 IPX4에 물보라와 스플래싱 하에 자동차, 오토바이 부품, 가전 제품, 바다표범과 램프의 전자적이고 전기적 제품을 위한 구내의 보호하는 성능을 검증합니다.
원리 : 물보라와 스플래싱 속도가 급수 유동을 통제함으로써 표준 요구값에 도달한다는 것을 보증하고 사방으로 튈 견본의 구내를 만드세요.
사용 환경 :
전원 공급기 : AC380V±5%/50Hz 또는 3KVA 또는 경기 고객의 지역 전력 공급기 요구사항.
사용 개소 : 상대 습도 25%-75%, 대기압 86 ~ 106 kpa (860 밀리바 - 1060 밀리바)인 온도 15-35 'Ｃ, 조명과 방수 누수 스위치를 (또는 소켓) 갖추고 있어야 하고, 땅이 평평할 필요가 있고, 취수와 배수 기능이 좋아야 합니다.
수원 : 물 청정 휠터를 갖추는 불순물 없는 깨끗한 물 또는 수돗물.
기술적인 매개 변수
| 아니오. | 항목 | 매개 변수 |
| 1 | 상수도 |
포함 없는 수류 rate>10L/min±5% 깨끗한 물. 이 장치는 깨끗한 물 여과 단위를 갖추고 있습니다 |

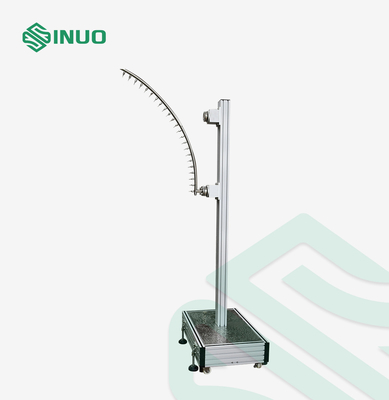

| 2 | 발진관의 사이즈 | R200mm,R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm 발진관이 선택적이고 스테인레스 강으로 만들어집니다 |
| 3 | 니들 홀 | Φ0.4mm |
| 4 | 2 홀의 날끝각 |
IPX3 :120' IPX4 :180' |
| 5 | 발진관 스윙각 |
맥스. ±175는' 미리 설정될 수 있습니다 (주목하세요 : 표준은 IPX3을 요구합니다 :120' ; IPX4 :턴테이블 없이 면, 360' 그러나 거기에 대한 요금이 실험 동안 발진관 하에 턴테이블이 있어서 360은' 실제 테스트 동안 달성될 수 없는 후, 360이' 달성될 수 있습니다) |
| 6 | 라이닝 속도 |
IPX3 :4s/time (2×120') ; IPX4 :12s/time (2×360') ; |
| 7 | 수류 | 흔들리는 것의 크기와 핀 구멍 (구멍 당 0.07 L/minX)의 수에 따라 설정될 수 있습니다 |
| 8 | 시험 시간 | 1-99999S는 미리 설정될 수 있습니다 |
| 9 | 압력계 | 0~0.25MPa |
| 10 | 턴테이블 | 지름 : Φ600mm, 회전 속도 : 1~5r/min, 베어링 캐패시티 : ≤30kgs |
| 11 | 사이트 요구사항 |
데다이카테드 IP은 테스트 룸을 방수 처리합니다, 지상이 조명으로 평평하여야 합니다. 10A 방수 누출 스위치 (또는 소켓은) 장비를 위해 사용했습니다. 유입과 배수의 좋은 기능으로. 지상물. |

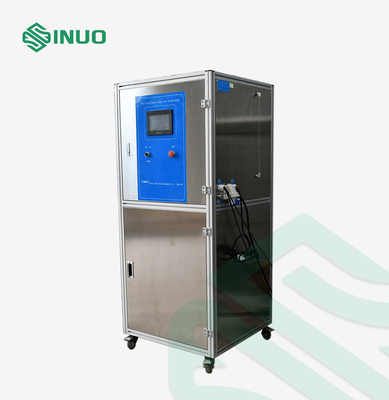

| 12 | 전기 제어 | PLC와 터치 스크린 |
| 13 | 이 장비를 위한 전원 공급기 | AC 220V, 60Hz, 2KW 또는 경기 고객의 지역 전력 공급기 요구사항 |
| 14 | 샘플을 위한 전원 공급기 | AC220V, 10A 또는 경기 고객의 지역 전력 공급기 요구사항 |
