| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4422 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 20개 세트 / 달 |

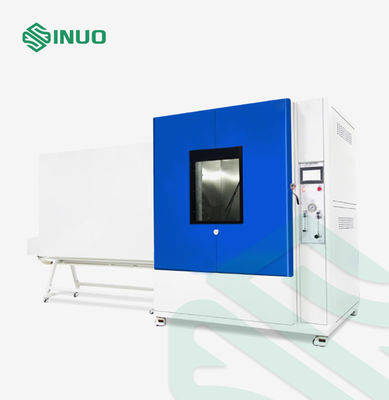

DIN40050-9 IPX 6K9K 물 분사 노즐 고압 시험 챔버
상응하는 표준과 조항
DIN40050-9 "도로 차량 보호도 (IP-코드) ;이질 물질에 대한 보호 ; 물과 접촉 ; 전기 장비 "
ISO 20653-2006 "도로 차량 - (IP-코드) 보호도 - 이질 물질, 물과 접근"에 대한 전기 장비의 보호
IEC60529 :2013년 "보호도가 구내 (IP 코드)에 의해 제공되 " IPX6과 IPX9
장비 개관
애플리케이션 : 그것은 DIN40050-9 기준에 관련 사양에 따라, 전기 장비 (IP 보충적 코드 테스트)을 위해 IEC 구내를 조사하는데 사용됩니다. 주로 자동차 부분, 현대자동차와 전자 산업의 조항을 위해, 자연 환경 또는 인간 요소의 시뮬레이션은 누에고치 건조기 기계를 설계했습니다.
특징 : 테스트 챔버는 고품질 재료로 만들어지고 중국에서 가장 진보적 처리 장비에 의해 처리됩니다. 외부실의 표면은 분사 도장한 아름답고 매끄럽습니다. 색은 조정되고 라인이 매끄럽고 자연적입니다. 내부는 국제적 고급 품질 스테인레스 강으로 만들어집니다. 실내 샘플 홀더와 다른 부속물은 스테인레스 강 또는 구리로 만들어집니다. 디자인은 합리적이고 오래갑니다. 표준에 따른 전제 하에, 장비는 모든 면의 안정성을 기반으로 제어에 더 실용적이고 쉽습니다.

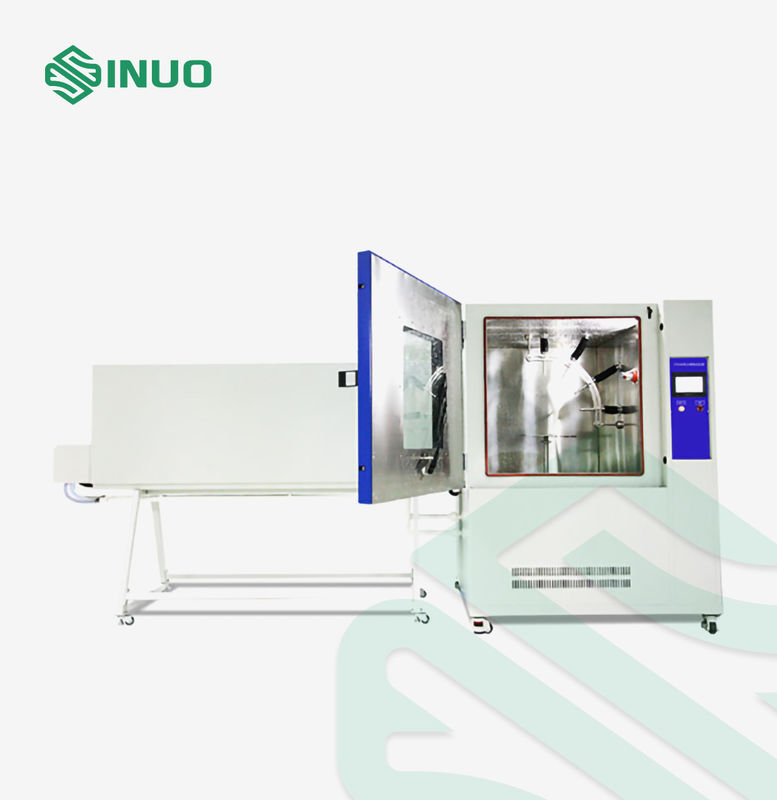

방수 시험 장비의 전체 챔버는 전체 구조물을 채택하고, 3 분할됩니다 : 상위이고 더 낮고 옳습니다. 상부는 작업 챔버이고, 하부가 기계실이고, 오른쪽이 전기적 제어 캐비넷입니다.
기술적인 매개 변수
| 모델 | SN4422 |
| 안쪽 사이즈 | 1500 x1500 x1500mm (D*W*H) |
| 외면 사이즈 | 2000x3800x2450mm (D*W*H) |
| IP9K | |
| 수온 | 80±5' Ｃ (뜨거운 물 사출 시험편, 고압 열 분사) |

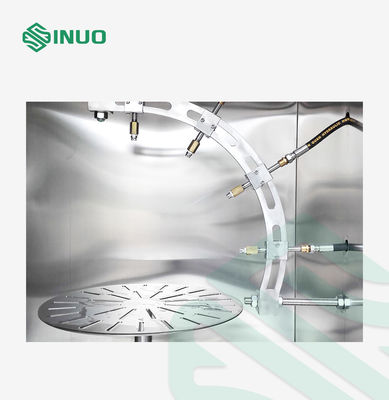

| 턴테이블 | 지름 : Φ800mm. 로드 bearing≤50kg |
| 노즐의 위치 |
90세' 0', 30', 60은' 분포 수직 방향의 평균을 냅니다 |
| 노즐의 수 | 4 |
| 수류 | 14-16L/min |
| 분사 압력 | 8000~10000Kpa |
| 노즐부터 샘플까지 거리 | 100-150mm |
| 회전식 테이블 회전 속도 | 5±1r.p.m |
| 접속 배관 | 고압 스테인레스 강 유압 파이프 |
| 솔레노이드 밸브 | 이탈리아 고온과 고압 솔레노이드 밸브 |
| 물 펌프 | 이탈리아 고온과 고압 물 펌프 |
| 히터 와이어 | 6KW 독일 히터 와이어 |
| 테스트 시간 | 0 분 |
| 제어기 | 독일 지멘스 + 지멘스 터치 스크린 (고객은 선택할 수 있습니다) |
| 스프레이 시스템 | 4개 노즐, 매 30 'Ｃ마다 1개 노즐을 설치합니다 |
| 외부실 자재 | 스테인레스 강판 또는 냉간 압연판 스프레이 |
| 인너 챔버 | SUS304# 스테인레스 스틸 소재 |
| IP6K | |

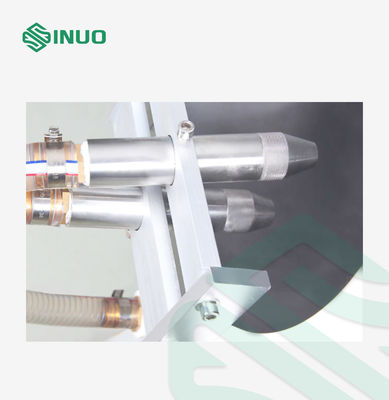

| 노즐 직경 | Ф6.3mm |
| 수압 | (흐름에 의해 조정된) 1000 kpa |
| 수류 | 75±5 L/min (고전압 전자적 유량계 고압과 고온) |
| 테스트 시간 | 조정할 수 있는 3,10,30,9999 분 |
| 시간 제어를 운영하세요 | 조정할 수 있는 1-9999 분 |
| 스프레이 파이프 | 고압 저항하는 유압 파이프 |
|
고압 솔레노이드 밸브 |
국제적 고압 솔레노이드 밸브 |
| 높은 압력수관 | 수력 고압 유압 파이프 |
| 전압 조절기 | 대만 델타 |
| 사용 환경 | |
| 온도 | RT+10C~+40C |
| 습도 | ≤85% |
| 힘 | AC380( ±10%)V, 5선인 50Hz (주문형) 3상 |
| 전력 공급기 캐패시티 |
보호하는 접지 배선의 접지 저항은 4Ω 이하입니다 ; 사용자는 공군력의 상응하는 능력과 장치 환경 또는 설치 위치에 있는 전원 스위치를 설정한다고 요구되고 이 스위치가 이 장치를 위해 독점적으로 사용되어야 합니다. |
| 보호기 | 누실 방지, 쇼트 회로 보호, 물 부족, 모터 과열 보호 |
