IEC 60884-1:2022 다중 휴대용 소켓 출구 기계 강도 시험 장치

IEC 60884-1:2022 다중 휴대용 소켓 콘센트 기계적 강도 시험 장치

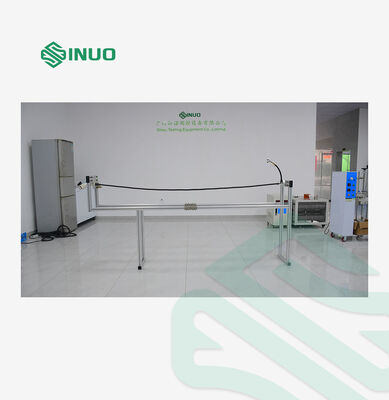

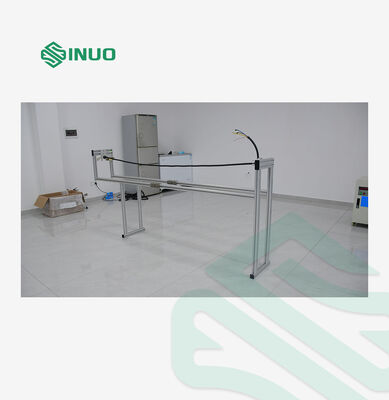

제품 개요

다중 휴대용 소켓 콘센트 기계적 강도 시험 장치는 유연한 케이블이 장착된 재배선 플러그 및 차량 커넥터의 기계적 강도를 평가하도록 설계되었습니다. 전기 액세서리 및 EV 충전 커넥터에 대한 관련 IEC 표준에 명시된 기계적 시험 절차를 지원합니다.

시험 중에는 시편을 지정된 높이에서 떨어뜨려 콘크리트 바닥에 낙하하게 합니다. 반복적인 충격과 연속 낙하 사이에 45도 케이블 회전을 결합하여 규정된 시험 조건 하에서 시편의 기계적 무결성과 손상 저항성을 평가합니다.

750mm 및 1,000mm의 두 가지 조절 가능한 시험 높이를 갖춘 이 장치는 적용 가능한 IEC 60884-1 및 IEC 62196 요구 사항에 대한 다양한 시험 구성을 지원합니다. 전기 안전 실험실, EV 충전 커넥터 제조업체 및 품질 검사 시설에 적합합니다.

주요 특징

• 다중 표준 적용: IEC 60884-1 및 IEC 62196에 명시된 관련 기계적 강도 시험 절차를 위해 설계되었습니다.

• 조절 가능한 시험 높이: 750mm 및 1,000mm 낙하 높이를 지원합니다.

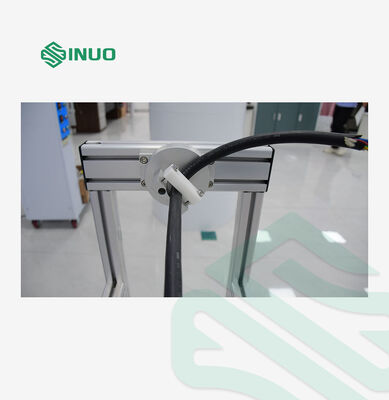

• 제어된 케이블 방향: 연속 낙하 사이에 고정 지점에서 유연한 케이블을 45도 회전할 수 있습니다.

• 반복 충격 시험: 적용 가능한 시험 절차에 따라 8회 낙하 시험 시퀀스를 지원합니다.

• 콘크리트 바닥 시험: 반복적인 충격 후 시편 무결성을 평가할 수 있습니다.

• 실험실 및 품질 관리 용도: 전기 액세서리 제조업체, EV 커넥터 생산 업체 및 제품 시험 실험실에 적합합니다.

시험 원리

IEC 60884-1 시험 방법

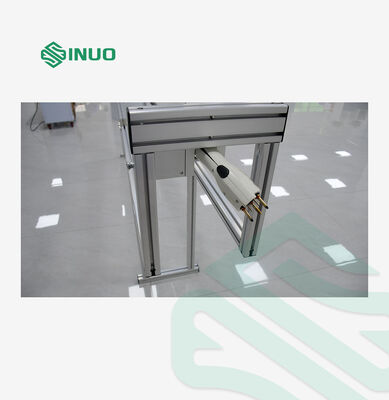

시편은 유연한 케이블을 수평으로 잡고 자유단을 바닥에서 750mm 떨어진 고정 지점에 고정합니다. 그런 다음 시편을 떨어뜨려 콘크리트 바닥에 낙하하게 합니다.

이 절차는 8회 반복됩니다. 각 낙하 후 케이블은 고정 지점에서 45도 회전합니다. 완료 후 시편은 적용 가능한 합격 기준에 따라 손상, 부품 느슨함 또는 분리된 부품에 대해 검사됩니다.

IEC 62196 시험 방법

유연한 케이블은 필요한 경우 추가 로프 또는 기타 적합한 유연한 연장선과 함께 바닥에서 1,000mm 떨어진 벽에 고정됩니다. 공급된 시험 절차에 명시된 대로 결합 길이는 2.25m입니다.

시편은 케이블을 수평으로 놓고 콘크리트 바닥에 낙하하도록 합니다. 시험은 8회 반복되며, 연속 낙하 사이에 케이블은 고정 지점에서 45도 회전합니다.

그런 다음 시편은 관련 IEC 62196 표준의 적용 가능한 요구 사항에 따라 검사됩니다.

기술 매개변수:

1. 낙하 높이: 1000mm 및 750mm, 조절 가능.

2. 낙하 횟수: 8회

3. 회전 장치: 45도, 모든 방향으로 회전 가능.

4. 크기: L*W*H 2443*360*1132mm
