텐젤 케이블 굽기 및 스냅 테스트 장비

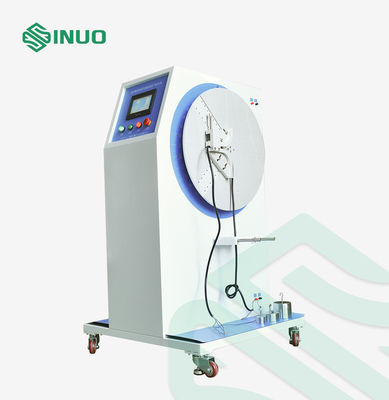

텐젤 케이블 굽기 및 스냅 테스트 장비

브랜드 이름: Sinuo
모델 번호: SN1112D
MOQ: 1
가격: Customized
지불 조건: 티/티
공급 능력: 30 세트/월
자세한 정보
원래 장소:
중국
인증:
Calibration Certificate(Cost Additional)
기준:
IEC 60227-1
인상 로드:
500g
굽힘 속도:
0~65rpm
굽힘 하중:
500g‑100N
드라이브 모드:
모터 구동
시험항목:
굽힘 및 날치기 테스트
포장 세부 사항:
합판 케이스
공급 능력:
30 세트/월
강조하다:

텐젤 코드 굽기 시험 장비

,

PVC 단열 케이블 찢기 검사기

,

IEC 60227 케이블 테스트 장비

제품 설명

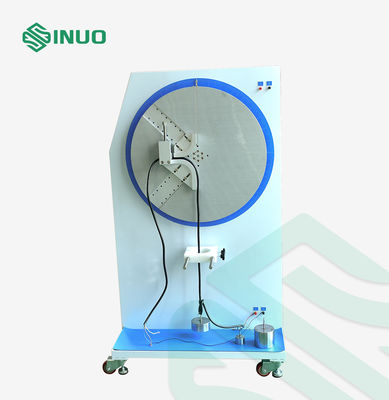

텐젤 케이블 굽기 및 스냅 테스트 장비

제품 정보:

텐젤 코드 굽기 및 스냅 테스트 장비는 IEC 60227-1 제5항의 표준 요구 사항에 따라 설계 및 제조됩니다.6.3.25.6.3.3; IEC 60227-2 제3항23.3, 등등.

그것은 완성 된 케이블과 PVC 단열 케이블의 구부러지기 저항을 테스트하는 데 사용되며 또한 신뢰성을 확인하기 위해 PVC 단열 케이블의 부러진 부하 핵을 테스트하는 데 사용됩니다.

굽기 시험: 적당한 길이의 코드 샘플을 그림 2과 같이 장치에 고정하고 0.5kg의 질량을 가진 무게로 부하한다. 전류는 약 0.1A는 전도기를 통과해야 합니다..

표본은 선도자의 축 평면에 수직한 방향으로 뒤로 그리고 앞으로 구부러지며, 두 가장 극한 위치는 수직의 양쪽에 90°의 각도를 이루어야 합니다..

굽는 것은 테스트를 통해 180°로 이동하는 것으로, 두 개의 추가 샘플로 반복되어야 하며, 그 둘 다 반복된 테스트에 응해야 한다.

스냅 테스트: 적절한 길이의 로드 샘플을 한쪽 끝으로 딱딱한 받침대에 고정하고 0.5kg의 질량을 가진 무게를 샘플 0에 고정한다.부착점 아래 5m선도체 를 통해 약 0.1A 의 전류 를 전달 한다. 무게 는 부착 지점 까지 올리고, 다섯 번 떨어뜨린다.

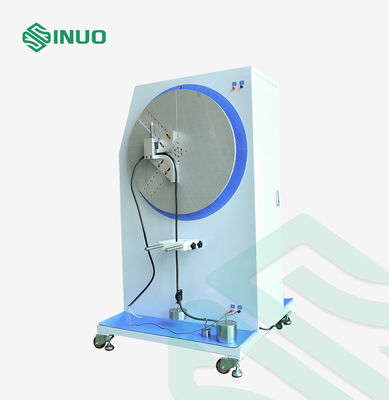

텐젤 케이블 굽기 및 스냅 테스트 장비

기술 매개 변수:

적용 표준 IEC 60227-1
적용 조항 5.6.3.2
굽기 시험역 40mm ~ 130mm 한 그룹에 적용
스냅 테스트 스테이션 그룹에 160mm ~ 500mm 적용
드라이브 방식 모터로 구동되는
제어 방법 PLC 제어, 터치 스크린 작동
굽는 각 긍정 및 부정 방향:0-360°, 터치 스크린 미리 설정
굽기 장치 반지름 R2.5mm, R80mm, R120mm, R200mm
굽는 속도 0~65rpm, 미리 설정할 수 있습니다.
굽는 시간 0999999, 6자리 메모리 미리 설정 번호
굽기 부하 500g, 50N, 75N, 100N
스냅 타임 0999999, 6자리 메모리 미리 설정 번호
스냅 로드 500g
부하 전류 100mA±10mA

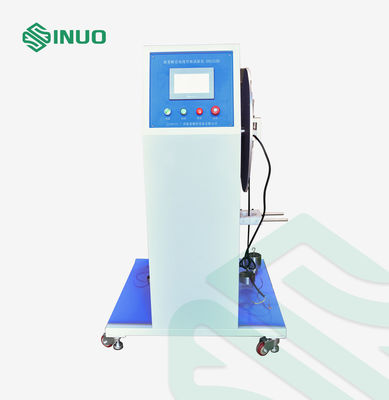

텐젤 케이블 굽기 및 스냅 테스트 장비
