IEC 62196-1 EV 인출력 및 래칭 검증 시험 장치

IEC 62196-1 EV 인출력 및 래칭 검증 시험 장치

브랜드 이름: Sinuo
모델 번호: SNQC1013
MOQ: 1
가격: Customized
지불 조건: 티/티
공급 능력: 달 당 10 세트
자세한 정보
원래 장소:
중국
인증:
Calibration Certificate (Cost Additional)
적용표준:
IEC 62196-1 조항 14.1.5, 14.1.6
응용된 표:
표 5
조작방법:
수동 작동
중량 구성:
165-750N
테스트 플러그:
맞춤형
테스트 스테이션:
단일 스테이션
포장 세부 사항:
합판 케이스
공급 능력:
달 당 10 세트
강조하다:

IEC 62196-1 EV 인출력 시험기

,

EV 래칭 검증 시험 장치

,

보증 포함 전기차 시험 장비

제품 설명

IEC 62196-1 EV 끌어당기는 힘 및 랩링 검증 시험 장치

제품 정보:

추출력 및 잠금 검증 시험 장치는 잠금 또는 잠금 장치가 있는 EV 소켓 소켓 및 차량 커넥터의 기계적 테스트를 위해 설계되었습니다.그것은 시험 플러그를 제거하는 데 필요한 끌어당기는 힘을 확인하고 잠금 메커니즘의 성능을 확인합니다..

장치는 IEC 62196-1:2025 제14항의 관련 시험 방법에 적합합니다.1.514.1.6, 그림 13 및 14 및 IEC 62196-3: 2026 조항 14. 그것은 안정적이고 반복 가능한 힘 적용을 제공하기 위해 전용 고정 장치, 클램핑 시스템, 주요 무게 및 보조 무게를 사용합니다.

EV 충전 커넥터 제조업체, EVSE 실험실, 인증 기관 및 전기 안전 테스트 실험실에 적합합니다.

주요 특징:

  • EV 소켓 소켓 및 차량 커넥터 기계 테스트를 위해 설계된
  • 추출 힘 검증 및 잠금 장치 테스트를 지원합니다.
  • IEC 62196-1:2025 및 IEC 62196-3에 적용됩니다.2026
  • IEC 62196-1 그림 13 및 14에 근거한 시험 구성
  • 제어된 힘의 적용을 위한 수직적 철수 방향
  • 편리한 조작을 위한 반중량 기반의 부하 시스템
  • 전용 샘플 장착 및 클램핑 장착장치
  • 시험 힘 적용에 포함 된 기본 무게와 보조 무게
  • EV 충전장비 제조업체 및 전기 안전 연구소용
  • 별도로 구입한 표준에 맞는 시험 플러그와 호환됩니다.

기술 요구 사항:

철수군

스위치된 EV 소켓 소켓 또는 인터블록이 있는 스위치된 차량 커넥터는 IEC62196-1:2025의 그림 13에 표시된 장치의 받침대에 고정되어 분리축이 수직이 됩니다.그리고 짝짓기 액세서리의 움직임은 아래로.

소켓 출구의 끌어당기는 힘은 다음 표의 요구 사항을 충족해야합니다. 무게는 포함되어 있습니다.

IEC 62196-1 EV 인출력 및 래칭 검증 시험 장치

B. 구조 특징

B.1 추출력을 검사하는 장치:

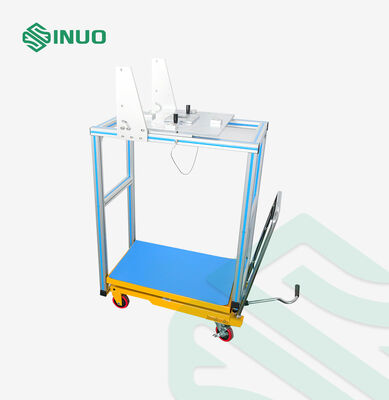

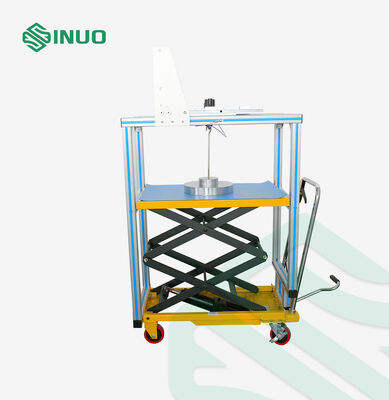

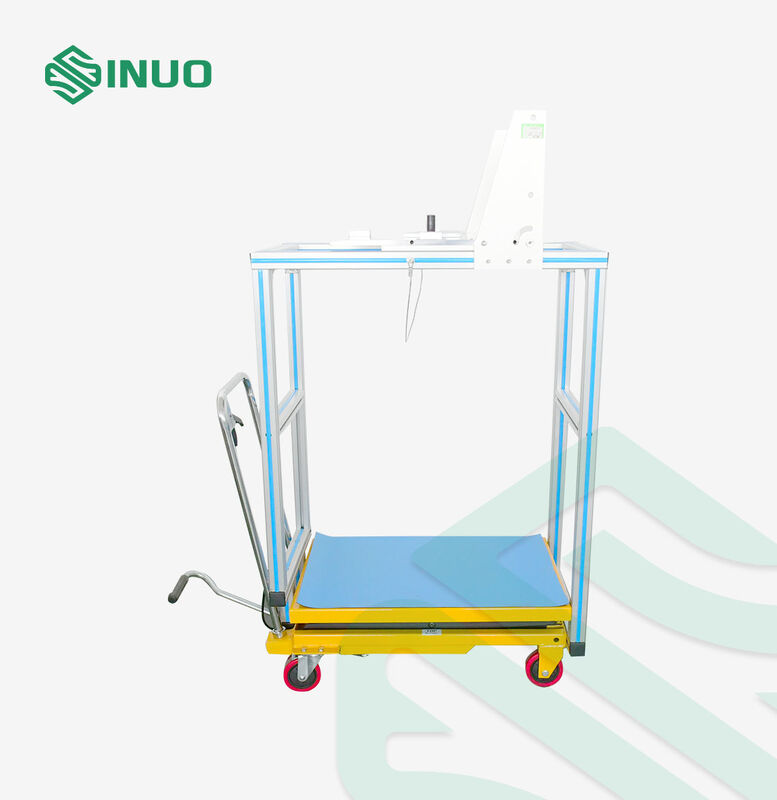

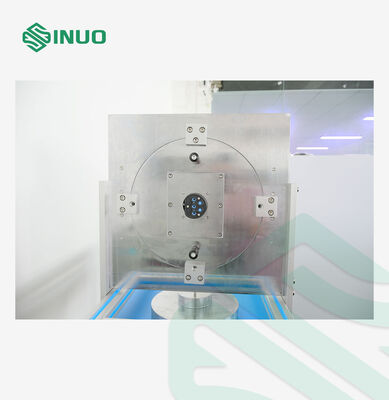

이 장치는 주로 설치 장착장치, 클램핑 장치, 주요 무게, 보조 무게 및 시험 플러그로 구성됩니다. 경험에 따라당기는 클램프가 반중량으로 변경됩니다., 무게 갈고리가 시험 플러그에 직접 연결되고 샘플을 유지하는 고정 장치가 구성됩니다. 구체적인 모양은 그림 1에 표시됩니다.

IEC 62196-1 EV 인출력 및 래칭 검증 시험 장치

IEC 62196-1 EV 인출력 및 래칭 검증 시험 장치

IEC 62196-1 EV 인출력 및 래칭 검증 시험 장치

그림1

B.2 잠금 장치의 검증:

IEC 62196-1 EV 인출력 및 래칭 검증 시험 장치

IEC 62196-1 EV 인출력 및 래칭 검증 시험 장치 IEC 62196-1 EV 인출력 및 래칭 검증 시험 장치

D. 시험 플러그

시험 플러그는 관련 표준 엽서에 따라, 가열된 강철의 얇게 닦은 접촉이 있어야 하며, 표면 거칠성은 0을 초과하지 않아야 한다.8μm의 활동 길이에 걸쳐 있으며 명목 거리에 배치되어 있습니다.±0,05mm의 허용도와 함께

다른 종류의 플러그 콘택트의 플러그 콘택트의 차원 또는 콘택트 표면의 거리는 관련 표준 시트에 명시된 최소 차원 (s) 에 따라되어야 합니다.,용도:+0,010mm

시험 플러그는 이 시험 장치에 포함되어 있지 않습니다. 고객께서 이미 따로 주문한 시험 플러그를 다음과 같이 사용하시기 바랍니다.

표 3

아니: 표준 그림: 이름 QTY
1 IEC62196-2/Ed.3/CDV © IEC(E) 표준 엽 2-Ilf 엽 1 시험용 차량 입구: 63A, 480V 3단계 또는 70A, 250V 1단계 1
2 IEC62196-3/Ed.2/CDV © IEC(E) 표준 문서 3-IVA 차량 입구 2, 3 및 4 페이지 2 테스트 차량 입구 1

그림 13의 테스트
IEC 62196-1 EV 인출력 및 래칭 검증 시험 장치


그림 14의 테스트

IEC 62196-1 EV 인출력 및 래칭 검증 시험 장치
