| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1013A |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 30 세트/월 |
SNQC1013A 흡수력 시험 장치는 IEC 62196-3:2026 제16항을 준수합니다.16, EV 충전 인터페이스 삽입 및 철수 힘 성능 검증에 특별히 개발되었습니다.
EV 충전 인터페이스 설계는 편리한 충전 총 짝짓기 작업을 요구합니다.이 시험 장비는 충전 총을 차량 소켓에 연결할 때 최대 삽입 힘이 표준 사양의 제한을 충족하는지 확인합니다..
삽입 힘 테스트 동안: 충전 총을 수직으로 아래로 설치하고, 표준 지정 된 주 무게 집합을 충전 총에 부하합니다. 0을 풀어주십시오.8kg 보조 무게는 5cm 높이에서 자유 떨어지고 주요 무게 집합을 타격충돌 후 충전 총은 완전히 소켓에 꽂혀서 필요한 접촉 위치에 도달해야 합니다.
대폭 사용된 AC & DC EV 충전 총 소켓 삽입 힘 테스트, EV 충전 커넥터 기계 성능 실험실 테스트, IEC 62196 충전 인터페이스 준수 테스트,새로운 에너지 자동차 부품 품질 검사 연구소.
이 테스트는 EV 충전기 플러그의 실제 작동 조건을 시뮬레이션합니다.그것은 충전 총과 소켓 조립의 실제 삽입 시나리오를 재생실시간 힘 값 모니터링은 충전 커넥터가 표준 부하 조건에서 완전히 앉을 수 있는지 판단하기 위해 삽입 힘을 기록합니다.충전 인터페이스 기계 구조의 합리성을 확인.
기술 매개 변수:
| 모델 | SNQC1013A |
| 테스트 스테이션 | 단일 역 |
| 제어 방법 | 수동, 도구는 실시간으로 힘 데이터를 표시 |
| 리프팅 방법 | 사용 설명서 |
| 추가 체중 감소 방법 | 사용 설명서 |

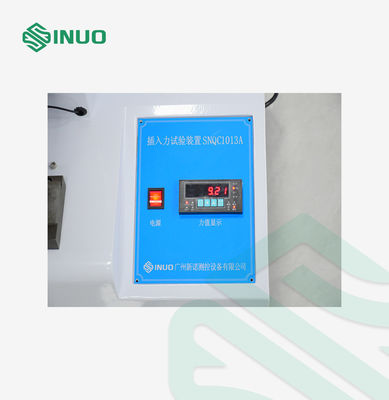

| 힘값 모니터링 | 펄스 압력 센서 + 기기 디스플레이 |
| 무게 구성 |
AC 충전기 주중량: 9.2kg DC 충전기 주중량: 13.2kg 추가 무게: 0.8kg 참고: 주요 무게의 무게는 클램프, 안내 막대, 철 공 수저 및 충전 총 샘플의 무게를 포함합니다. 샘플을 제외한 주요 무게의 무게는 약 4kg입니다.,10kg의 강철 공은 무게를 세밀하게 조정하여 전체 주 무게의 무게가 AC 또는 DC 총의 삽입 힘 요구 사항을 충족하도록 구성됩니다.
|
| 추가 무게 하락 높이 | 5cm |
| 초기 위치 입력 | 정밀 슬라이드와 긴 선형 가이드 베어링 위치 |
| 충전총 장착장치 | 클램핑 핸들, 조정 방향, 그래서 총 머리가 수직으로 아래로. |
