IEC 62196 단자 기계적 시험 장비 클램핑 나사 단자 테스터

브랜드 이름:	Sinuo
모델 번호:	SNQC1012
MOQ:	1
가격:	Customized
지불 조건:	티/티
공급 능력:	달 당 10 세트

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

Calibration Certificate (Cost Additional)

높이 조절 가능:

260~660mm

테스트 속도:

10±2r/분

직경 회전:

75mm

회전 중량:

0.4~70.3kg

부싱 구멍 직경:

6.5, 9.5, 13, 14.5, 15.9, 19.1, 22.2, 25.4, 28.6, 31.8, 38.1, 44.5mm

테스트 사이클:

0~9999 조정 가능

포장 세부 사항:

합판 케이스

공급 능력:

달 당 10 세트

강조하다:

IEC 62196 단자 테스터

전기차 충전 단자 시험 장비

클램핑 나사 단자 기계적 테스터

제품 설명

IEC 62196 터미널 메카니컬 테스트 장비 클램핑 스크루 터미널 테스터

제품 정보

이 테스트 머신은 IEC 62196-3:2026 clause 13, IEC 62196-1:2022 clause 13에 적합합니다3.1 그림 12, 테이블 5.

이 컴플라이언스는 클램핑 스크루 터미널의 디자인과 구조가 와이어에 대한 과잉 손상되지 않는 요구 사항에 대응하는지 판단하는 데 사용됩니다.it is also used to check whether the clamping screw terminal can bear the stress during the process of normal usage 이 클램핑 스크루 터미널이 정상적인 사용 과정에서 스트레스를 견딜 수 있는지 확인하는 데 사용됩니다.

테스트 타임은 테스트 전에 미리 설정할 수 있고, 테스트 타임이 도달했을 때 컴플라이언스는 자동으로 경보로 멈춥니다.

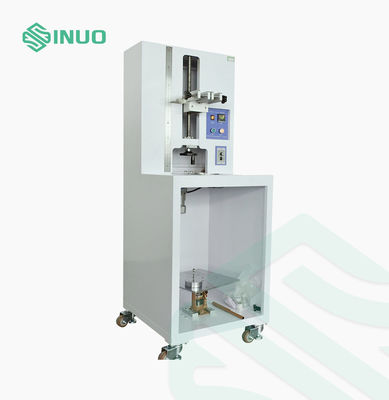

IEC 62196 단자 기계적 시험 장비 클램핑 나사 단자 테스터

주요 특징

클램핑 스크루 터미널 기계 테스트를 위해 설계되었습니다.
EV 충전 커넥터 터미널 평가에 적용됩니다.
IEC 62196 터미널 테스트 요구 사항을 지원합니다.
테스트 속도: 10 ± 2 r/min
회전 지름: 75mm
조절 가능한 테스트 높이: 260×660mm
9999까지 테스트 사이클
서로 다른 케이블 크기에 대한 교환 가능한 부싱 홀
0.4~70.3kg에서 설정 가능한 테스트 무게
자동 정지 및 경고 전 설정 사이클 후에
무거운 짐을 더 쉽게 다루기 위해 수동 리프트 카트

기계 시험 원리

테스트 샘플은 피크처에 고정되어 있으며 지정된 테스트 로드와 함께 제어 된 회전 움직임에 시달립니다.

조정 가능한부싱 및 질량 구성서로 다른 터미널과 커덕터 조합을 대응하는 기계적 로딩 조건에서 평가할 수 있게 해줍니다.

이것은 평가하는 데 도움이 됩니다:

터미널 기계적 강도
클램핑 스크루 터미널 내구성
과도한 손상에 대한 운전자 보호
정상 작동 중 기계적 스트레스에 대한 저항
EV 충전 연결 단말기의 구조적 신뢰성

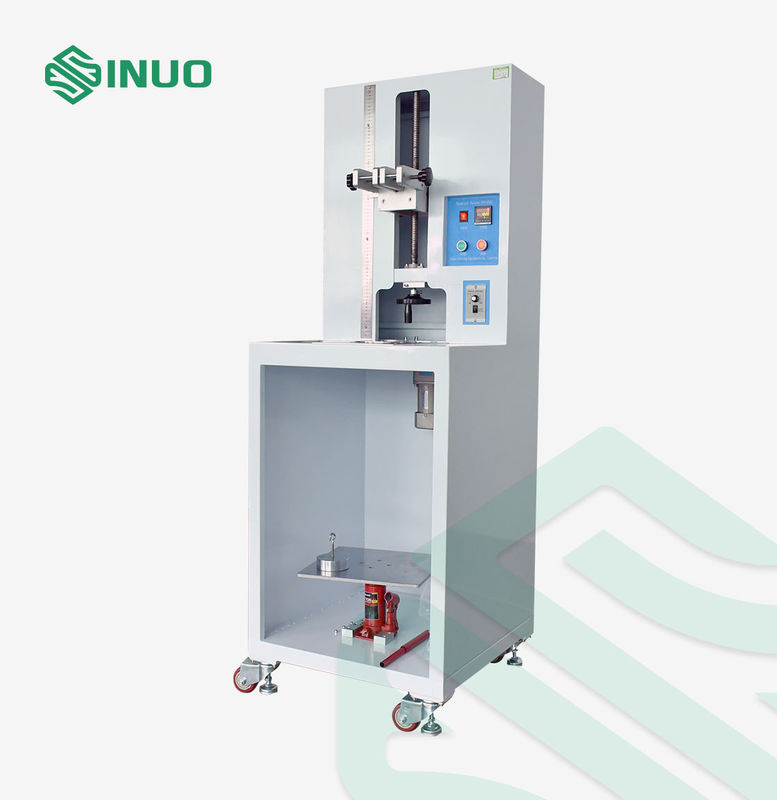

IEC 62196 단자 기계적 시험 장비 클램핑 나사 단자 테스터

기술 매개 변수

전원 공급	AC 110V, 60Hz
테스트 사이클	09999 조절가능
기본 테스트 설정	150 사이클 / 약 15분
테스트 속도	10 ± 2 r/min
회전 무게	070.3kg
회전 직경	75mm
부싱 홀 지름	6.5, 9.513, 14.5, 15.9, 19.122년225년428세631,838세144.5mm
조절 가능한 높이	260×660mm
높이 조정	손바퀴
웨이트 핸들링	수동 리프트 카트 포함
전체 차원	대략 790 × 400 × 1500mm
