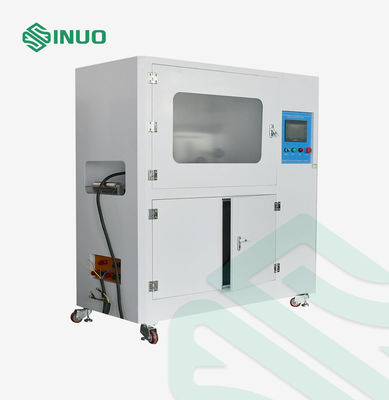

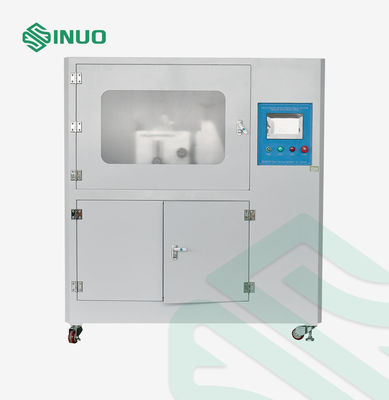

테스트 내용

a) 차단 및 용량;
b) 정상 작동

테스트 샘플 범위

AC 및 DC 충전 건

테스트 스테이션

단일 스테이션

전기 제어 방식

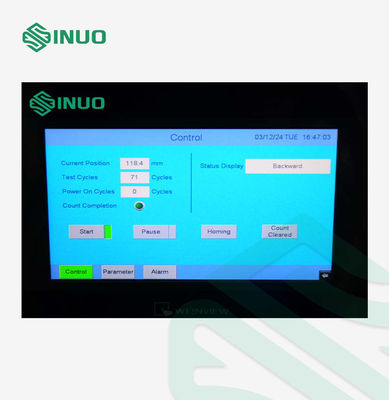

미쓰비시 PLC 지능형 통합 제어, 7인치 컬러 인간-기계 터치 인터페이스 작동

작동 모드

수동 또는 프로그램 제어 작동

기능

충전 인터페이스의 정상 작동을 시뮬레이션하는 기능을 갖추고 있으며, 충전 인터페이스의 플러그 삽입 및 추출 작업을 실현할 수 있으며, 테스트 속도, 테스트 시간 및 테스트 횟수의 프로그래밍 가능한 설정도 가능합니다.

구동 방식

서보 모터가 플러그 삽입 및 추출 동작과 회전 및 액체 습윤 동작을 구동하며, 보조 실린더가 스위치 인터록 메커니즘의 개폐를 실현합니다.

샘플 고정 장치 및 클램핑 방법

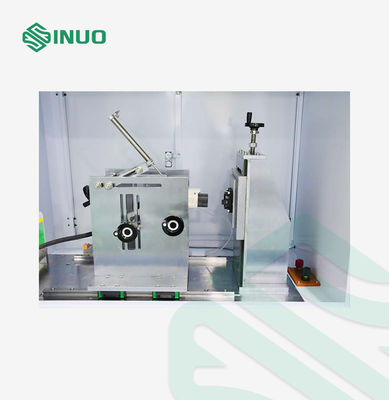

기계적 클램핑, X/Y/Z 3차원 조절 가능한 클램프, 조절 가능한 클램핑 지점 위치, 국가 표준, 미국 표준, 유럽 표준 AC/DC 충전 인터페이스에 적합한 범용 클램프


자동 뒤집기

충전 건 클램프에 자동 뒤집기 메커니즘이 장착되어 있으며, 90도 뒤집을 수 있고, 뒤집기 유지 시간은 범위 (0 ~ 600) 초 내에서 임의로 설정할 수 있습니다.

시험 횟수

0~999999회, 사전 설정 가능, 설정 값에 도달하면 자동 중지

차단 용량 전도 시간

1-999.9초, 사전 설정 가능 (표준에서는 전기 접촉이 4초 이하, 2초 이상 유지되어야 함)

플러그 및 인출 속도

0-10회/분, 사전 설정 가능 (3.75 사이클/분, 7.5 스트로크/분)

테스트 스트로크

0-150mm, 사전 설정 가능 (테스트 플러그와 테스트 소켓 간의 거리 ≥50mm)

테스트 속도

0-1100mm/s, 터치 스크린에서 직접 사전 설정 가능

힘 값 표시

50kg 범위의 힘 센서가 장착되어 실시간으로 힘 값을 모니터링하고, 힘-시간 곡선을 형성하며, 최대 삽입 힘과 추출 힘을 표시하고, 현재 힘 값을 표시합니다. 힘 값 범위 (0 ~ 500) N

잠금 장치

정상 작동 조건을 시뮬레이션하기 위해 기계적 잠금 장치를 자동으로 누르는 기능이 있습니다.

용액 탱크

하나의 용액 탱크가 장착되어 있으며, IEC 62196-1:2022 조항 23.3.2 염분 및 먼지 물 시뮬레이션 용액을 수용할 수 있습니다. 용액은 사용자가 준비해야 합니다.

용액 담금 요구 사항

담금 횟수, 담금 시간, 건조 시간, 플러그 삽입 및 추출 횟수, 사이클 횟수를 설정할 수 있습니다.

부하

외부, SN2217-480V250A와 함께 작동 가능

감지 기능

부하가 연결되면 회로 차단 경보를 실현하고 현재 횟수를 기록할 수 있습니다.

안전 보호

접지 보호, 단락 보호, 과부하 보호
