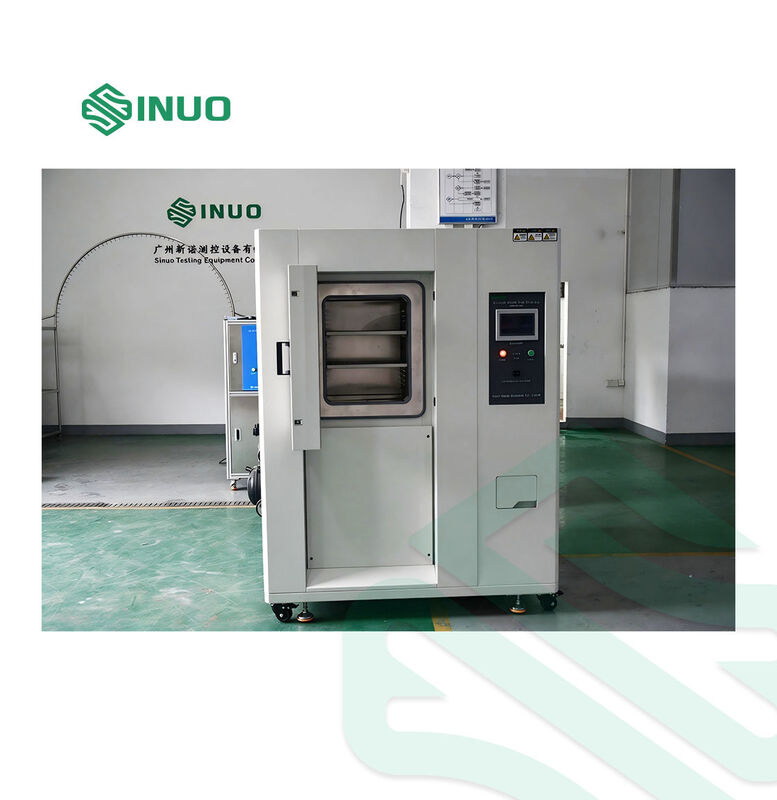

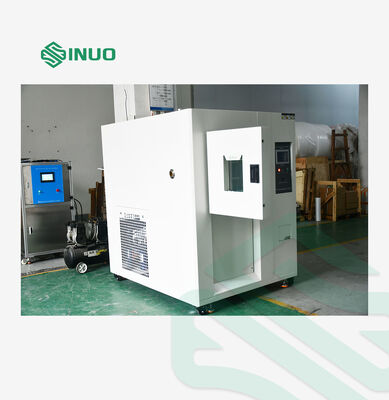

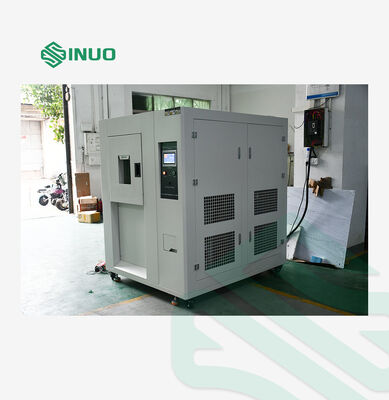

IEC 60068 고저온 순환 열충격 시험 장비

열충격 시험 챔버는 제품 및 재료가 고온 및 저온 조건 간의 급격한 전환을 얼마나 잘 견디는지 평가하도록 설계되었습니다. 기존의 온도 순환 장비와 달리 이 환경 시험 챔버는 별도의 고온 및 저온 보관 구역과 독립적인 시험 구역을 사용하여 시험 시편이 정지된 상태에서 급격한 온도 변화를 달성합니다.
온도 범위 -60°C ~ +200°C 및 지정된 충격 복구 시간 ≤5초로, 이 챔버는 부품, 어셈블리 및 재료의 가속 환경 및 신뢰성 시험에 적합합니다.
자동차 부품, 전기 및 전자 제품, 플라스틱, 고무, 금속 제품, 재료 시험 및 품질 보증 실험실을 포함한 산업에서 사용할 수 있습니다.
이 시스템은 IEC 60068 환경 시험, 저온, 고온 및 온도 변화 시험과 관련된 요구 사항을 중심으로 설계되었습니다.

주요 특징

급격한 고저온 전환

이 챔버는 상온에서 +200°C까지의 고온 시험과 상온에서 -60°C까지의 저온 시험을 지원합니다. 지정된 온도 충격 복구 시간은 -60°C에서 +200°C까지 ≤5초입니다.

분리된 온도 구역

이 시스템은 다음을 포함합니다:

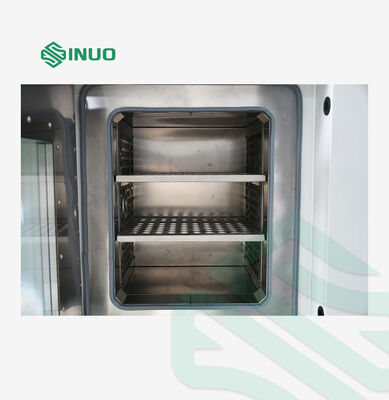

• 독립적인 제품 시험 구역
• 고온 가열 보관 구역
• 저온 냉각 보관 구역

이 구성은 시편을 챔버 간에 수동으로 옮길 필요 없이 온도 조건 간의 신속한 전환을 가능하게 합니다.

정밀 온도 제어

시험 챔버는 다음을 제공합니다:

• 온도 변동: ±0.5°C
• 온도 편차: ±2°C
• 온도 해상도: 0.1°C
• 온도 정확도: ±0.01°C

이러한 제어 기능은 반복 가능한 환경 시험 및 실험실 품질 관리를 지원합니다.

프로그래밍 가능한 시험 제어

PLC 제어가 있는 7인치 컬러 LCD 터치 스크린을 통해 작업자는 온도 프로파일을 설정하고 시험 조건을 모니터링하며 작동 데이터를 기록할 수 있습니다. 이 시스템은 상시 작동, 프로그래밍된 시험 및 예약 시작을 지원합니다.
최대 120개의 시험 프로그램을 저장할 수 있으며, 각 세그먼트당 최대 설정 시간은 99시간 59분입니다.

데이터 모니터링 및 통신

이 챔버는 RS232 및 USB 인터페이스를 제공하며 컴퓨터에 연결하여 온도 곡선 표시, 시험 데이터 수집 및 장비 모니터링을 할 수 있습니다.

기술 매개변수:

컨트롤러 및 시험 데이터 관리

지능형 제어 시스템은 온도 조절, 가열, 냉각 및 시험 프로그램 관리를 하나의 인터페이스로 통합합니다.
터치 스크린 컨트롤러는 다음을 표시할 수 있습니다:

• 설정 온도 (SV)
• 실제 온도 (PV)
• 총 작동 시간
• 현재 프로그램 세그먼트
• 남은 시험 시간
• 사이클 수
• 가열 상태
• 냉각 상태
• 실시간 온도 곡선
• 과거 작동 데이터
• 오류 정보

컨트롤러는 상온 작동, 프로그래밍 가능한 온도 순환 및 예약 시작을 지원합니다. 작업자는 프로그램 실행 중에 프로그램 세그먼트를 건너뛰거나 선택한 기능을 유지할 수도 있습니다.
시스템에는 자동 오류 감지 및 경보 기능이 포함되어 있어 비정상적인 작동 조건을 식별하는 데 도움이 됩니다.

온도 충격 시험 모드

이 챔버는 필요한 시험 프로파일에 따라 여러 작동 시퀀스를 지원합니다:

이러한 프로그래밍 가능한 모드는 이 장비를 광범위한 온도 순환, 열충격 및 환경 신뢰성 시험 응용 분야에 적합하게 만듭니다.

냉동 및 열 관리 시스템
냉동 시스템은 반밀폐형 압축기 구성과 자동 냉동 에너지 제어를 사용합니다.
이 시스템은 다음을 포함합니다:

• 고성능 핀형 증발기
• 자동 냉동 용량 조절
• 고정밀 팽창 밸브
• 오일 분리기
• 건조제 부품
• 자동 냉동 출력 제어
• 자동 제상
• 응축수 배수 시스템

냉동 회로는 내부 청결도 및 시스템 신뢰성을 향상시키기 위해 질소 보호 용접 및 진공 처리를 사용하여 제조됩니다.
