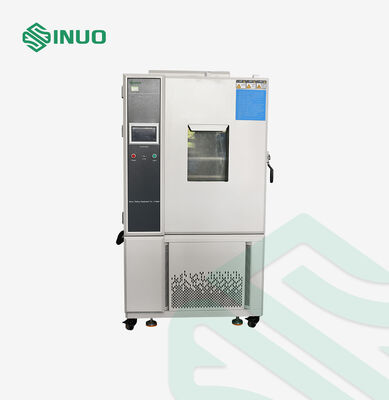

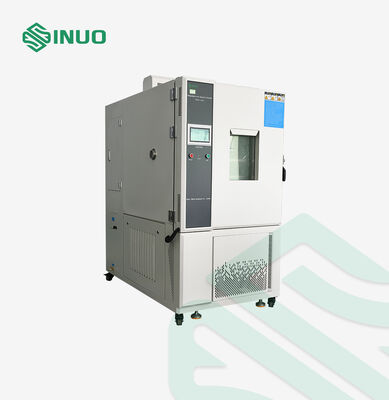

온습도 시험용 방폭 환경 시험 챔버 IEC 60068-2-1

제어 및 운영

PLC 및 터치 스크린 지능 제어 시스템

방 크기

내부 크기

외형

1000*1000*1000mm

1250*2150*1950 밀리미터

온도 범위

-70 °C ~ +150 °C

습도 범위

20%~98%RH

(온도: 20°C~85°C, 온도 및 습도 제어 범위 도표를 참조하십시오, 활성 열 부하가 없습니다.)

온도 변동

±0.5°C

습도 변동

≤2.5%

온도 오차

≤±2.0°C

습도 오차

≤±3%

난방율

-70°C→+150°C ≤2-3°C/min 평균 무부하

냉각 속도

+150°C→-70°C ≤1°C/min 평균 무부하

부하 상태

아무 것도

작업 소음

소음 수준≤70dB (A)

25°C의 주변 온도와 낮은 에코와 함께 소음 차단된 방에서 측정. A 가중치를 사용하여 9 점의 평균을 테스트하십시오.각 시험점은 소음원으로부터 수평적으로 1m 떨어져 있으며 지상에서 1m 높습니다.)

격리 장구 구조

1외벽 재료: A3 보드 스프레이.

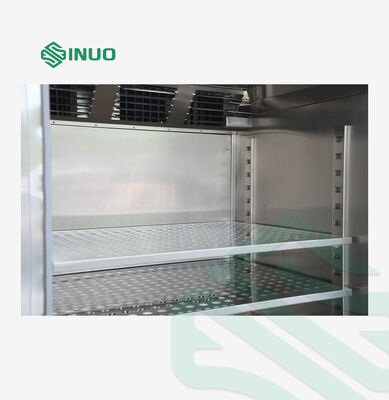

2내부 벽 재료: 닦은 스테인레스 스틸 판 SUS#304.

3방 열 절연 재료: 100mm 고온 저항성 딱딱한 폴리우레탄 폼

4방문 단열 재료: 100mm 고온 저항성 딱딱한 폴리우레탄 폼.

바닥 구조 강도

테스트 챔버 바닥의 트랙의 무게 용량: ≤100Kg/m2 (부하)

에어컨 채널

1- 스테인레스 스틸 장축 원심방향기: 4 세트/90W

2팬, 히터, 증발기 (또한 탈습기), 배수 장치, 압력 균형 포트, 조절 가능한 공기 변압기, 온도 센서

시험실의 표준 구성

1관측창: 400x600x40mm 3층 진공 가열 유리

2평면으로 내장된 손잡이

3도어 힌지: SUS # 304 수입 힌지

4방 안의 에너지 절감 램프

5납 구멍: φ100mm 1개

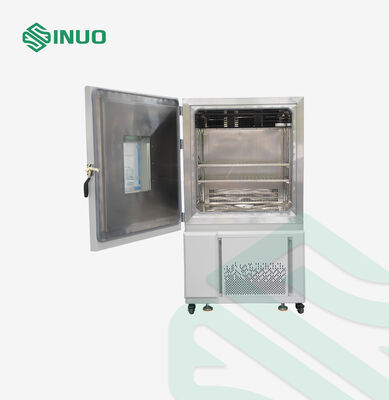

방문

1단장 문은 바깥쪽으로 열립니다. 힌지는 왼쪽에 있고 손잡이는 오른쪽에 있습니다.

2안전 문 잠금 장치 (문 문은 시험실에서 열 수 있습니다) 를 갖추고, 문은 응축을 방지하기 위해 전기 열을 장착합니다.그리고 단열 유리 관측 창문의 가시 범위 (W400×H600mm)문 프레임은 응축 방지 전기 난방 장치가 장착되어 있습니다.

폭발 방지 압력 완화 포트

장비는 300mm × 300mm의 왼쪽 측면에 폭발 방지 압력 완화 단추가 있습니다. 방의 내부 압력이 ≥0.104MPa일 때,압력 완화 포트는 자동으로 열립니다.

폭발 방지 체인

폭발 방지 창문

제어판

컨트롤러 7인치 디스플레이 화면, 온도 (습기) 제어 디스플레이 화면, 작동 표시등 및 조명 버튼

기계실

냉각 장치, 압축기 물 트레이, 압력 완화 장치, 난방 장치

전력 배급 캐비닛

배급판, 냉각 팬, 주 전원 스위치, 트랜스포머, 중간 릴레이, 시간 릴레이, 고체 릴레이, AC 접촉기, 단속기

히터

1핀형 라디에이터 모양의 스테인레스 스틸 전기 히터

2난방 제어 방법: SSR (고체 상태 릴레이) 비 접촉 동일 기간 펄스 너비 변조

3난방 전력: 약 4KW

전력 케이블 구멍

방의 뒷쪽에 위치하고 있습니다.
