| 브랜드 이름: | Sinuo |
| 모델 번호: | SN881-1000L |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

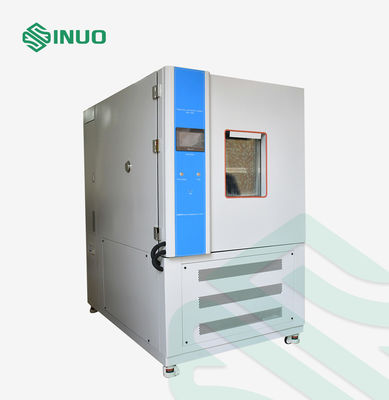

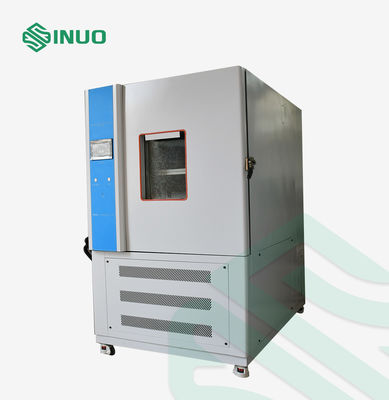

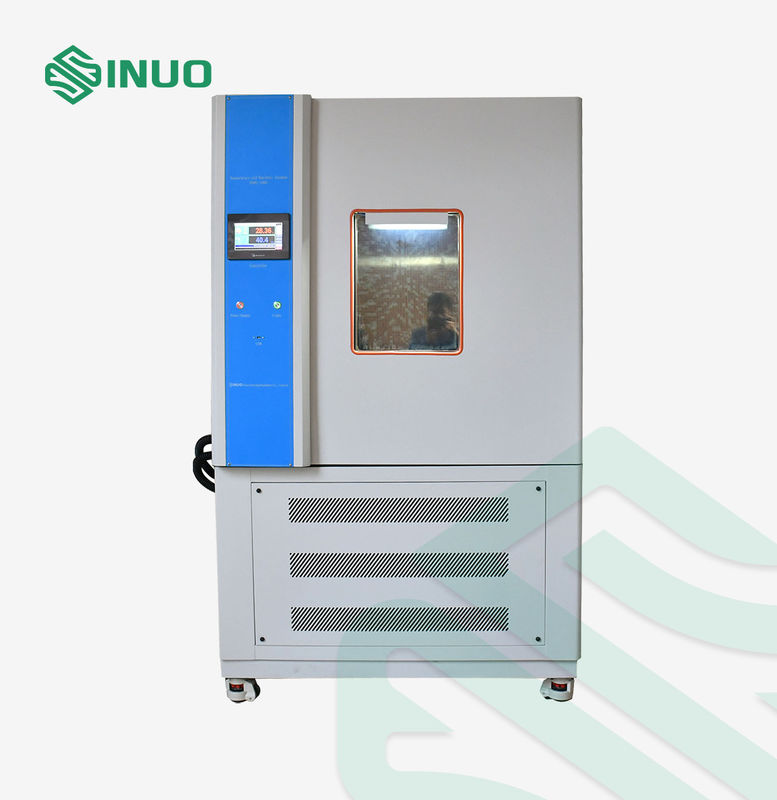

온도 습도 테스트 챔버는 전자 부품, 전기 제품, 가전 제품, 플라스틱, 원자재 및 기타 산업 제품의 환경 신뢰성 테스트를 위해 설계되었습니다.
보관, 운송 및 환경 노출 중 제품 성능과 신뢰성을 평가하기 위해 제어된 고온, 저온 및 습도 테스트 조건을 제공합니다. 프로그래밍 가능한 온도 및 습도 제어 시스템을 통해 챔버는 지속적이고 주기적인 환경 테스트를 모두 수행할 수 있습니다.
이 챔버는 저온 테스트, 건열 테스트, 정상 상태 습열 테스트 및 주기적 습열 테스트와 같은 응용 분야에 적합하므로 제품 개발, 품질 관리, 신뢰성 실험실 및 규정 준수 테스트를 위한 실용적인 솔루션입니다.
환경 챔버는 다음 IEC 60068 환경 테스트 표준에 지정된 테스트 방법에 맞게 설계되었습니다.
| 기준 | 시험방법 | 애플리케이션 |
|---|---|---|
| IEC 60068-2-1:2007 | 테스트 A – 감기 | 저온 환경 테스트 |
| IEC 60068-2-2:2007 | 테스트 B – 건열 | 고온 건열 테스트 |
| IEC 60068-2-30:2005 | 테스트 Db - 습열, 순환 | 주기적 온도 및 습도 테스트 |
| IEC 60068-2-78:2012 | 테스트 운전실 - 습한 열, 안정된 상태 | 일정한 습도 환경 테스트 |
|
제어 및 운영 |
PLC 및 터치스크린 지능형 제어 시스템 |
|
|
챔버 크기 |
내부 크기 |
외부 크기 |
|
1000*1000*1000mm |
1280*2150*2050mm |
|
|
온도 범위 |
-70°C ~+150°C |
|
|
습도 범위 |
20%~98%RH
|
|
|
온도 변동 |
±0.5℃ |
|
|
습도 변동 |
2.5% 이하 |
|
|
온도편차 |
≤±2.0℃ |
|
|
습도 편차 |
≤±3% |
|
|
가열 속도 |
≧2-3°C/분 |
|
|
냉각 속도 |
≧1°C/min, 평균 무부하 |
|
|
부하 조건 |
없음 |
|
|
작동 소음 |
소음 수준 ≤70dB(A) (주위 온도 25°C, 에코가 낮은 방음실에서 측정. A 가중치를 사용하여 9개 지점의 평균을 테스트합니다. 각 테스트 지점은 소음원에서 수평으로 1m, 지상에서 1m 떨어져 있습니다.) |
|
|
구조적 특징 |
||
|
절연 인클로저 구조 |
1. 외벽 재질 : A3 보드 스프레이. 2. 내벽 재질 : 브러시 처리 된 스테인레스 강판 SUS﹟304. 3. 챔버 단열재: 100mm 고온 내성 경질 폴리우레탄 폼. 4. 챔버 도어 단열재: 100mm 고온 내성 경질 폴리우레탄 폼. |
|
|
바닥 구조 강도 |
테스트 챔버 바닥에 있는 트랙의 중량 용량: ≤100Kg/m²(부하) |
|
|
에어컨 채널 |
1. 스테인레스 스틸 장축 원심 팬: 2 세트/90W. 2. 팬, 히터, 증발기(제습기이기도 함), 배수 장치, 압력 밸런스 포트, 조정 가능한 공기 편향 장치, 온도 센서 |
|
|
테스트 챔버의 표준 구성 |
1. 관찰창 : 400x600x40mm 3층 진공강화유리 2. 편평한 내장 핸들 3. 도어 경첩: SUS #304 수입 경첩 4. 챔버 내부의 에너지 절약 램프 5. 리드 구멍: ø50mm 1개 |
|
|

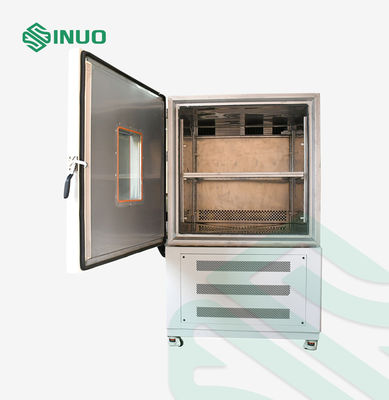

챔버 도어 |
1. 일체형 도어는 바깥쪽으로 열립니다. 경첩은 왼쪽에, 손잡이는 오른쪽에 있습니다(상자 전면을 바라볼 때). 2. 안전문 잠금 장치(시험장 내에서 문을 열 수 있음)를 갖추고 있으며, 문에는 전열 장치가 있어 결로를 방지하고, 가시 범위는 단열 유리 관찰창(W400×H600mm)입니다. 도어 프레임에는 결로 방지 전기 가열 장치가 장착되어 있습니다. |
|
|
제어판 |
컨트롤러 7인치 디스플레이 화면, 온도(습도) 제어 디스플레이 화면, 작동 표시등 및 조명 버튼. |
|
|
기계실 |
냉동 장치, 압축기 물 트레이, 압력 완화 장치, 가열 장치 |
|
|
배전 캐비닛 |
분전반, 냉각팬, 주전원 스위치, 변압기, 중간계전기, 타임릴레이, 무접점계전기, 교류접촉기, 차단기 |
|
|
히터 |
1. 핀형 라디에이터 형태의 스테인레스 전기히터 2. 가열 제어 방식 : SSR (Solid State Relay) 비접촉 등주기 펄스 폭 변조 3. 가열 전력 : 약 4KW |
|
|
전원 케이블 구멍 |
챔버 뒤쪽에 위치 |
|
컨트롤러를 사용하면 사용자는 신뢰성 테스트를 위해 복잡한 온도 및 습도 프로필을 생성할 수 있습니다.
시스템은 다음을 표시할 수 있습니다.
프로그래밍 가능 시스템은 반복 테스트 주기와 전원 복구 후 자동 지속을 지원하여 단순화를 돕습니다.자동화된 환경 테스트실험실 및 생산 품질 관리 부서용.
챔버는 다음을 사용합니다.공냉식 기계식 압축 냉동 시스템저온 환경 테스트를 위해 설계되었습니다.
| 냉동 부품 | 구성 |
|---|---|
| 냉동 모드 | 공냉식 기계적 압축 |
| 압축기 | 히타치 저온 스크롤 압축기 |
| 압축기 구성 | 3HP × 2 |
| 냉각제 | R404A |
| 콘덴서 | AC&R 알루미늄 핀 콘덴서 |
| 증발기 | 맞춤형 열교환기 |
| 열교환기 | 고효율 SWEP형 설계 |
| 냉동 제어 | 자동 냉각 용량 조정 |
| 확장 시스템 | 용량 제어형 냉동 시스템 |
| 증발 콘덴서 | 구리관 열교환기 |
| 압력 제어 | 증발 압력 조절 밸브 |
| 리턴 에어 | 압축기 환기 냉각 회로 |
냉동 시스템은 프로그래밍된 테스트 조건에 따라 냉각 용량을 자동으로 조정합니다. 이는 안정적인 환경 조건을 유지하는 동시에 작동 중 불필요한 에너지 소비를 줄이는 데 도움이 됩니다.
난방 시스템은 고체 제어 기능을 갖춘 핀형 스테인리스 스틸 전기 히터를 사용합니다.
| 매개변수 | 사양 |
|---|---|
| 히터 종류 | 핀형 스테인리스 전기히터 |
| 난방능력 | 대략. 4kW |
| 제어 방법 | SSR 비접촉 펄스 폭 변조 |
| 온도 조절 | PID 기반 지능형 제어 |
난방 및 냉방 시스템은 습도 조절 시스템과 함께 작동하여 제어된 기능을 제공합니다.온도 사이클링 및 기후 테스트 조건.
챔버는 스테인레스 스틸 장축 원심 팬을 사용하여 작업 공간 전체에 조절된 공기를 순환시킵니다. 공기 흐름 시스템은 테스트 챔버 내부의 온도와 습도가 균일하게 분포되도록 설계되었습니다.
| 요소 | 사양 |
|---|---|
| 순환팬 | 스테인레스 스틸 장축 원심 팬 |
| 수량 | 2세트 |
| 팬 전원 | 각각 90W |
| 공기 흐름 구성 요소 | 팬, 히터, 증발기, 제습 시스템, 배수 시스템 |
| 공기 흐름 조정 | 조정 가능한 공기 편향 장치 |
| 온도 모니터링 | 온도 센서 |
