| 브랜드 이름: | Sinuo |
| 모델 번호: | SNB02C-10KN |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

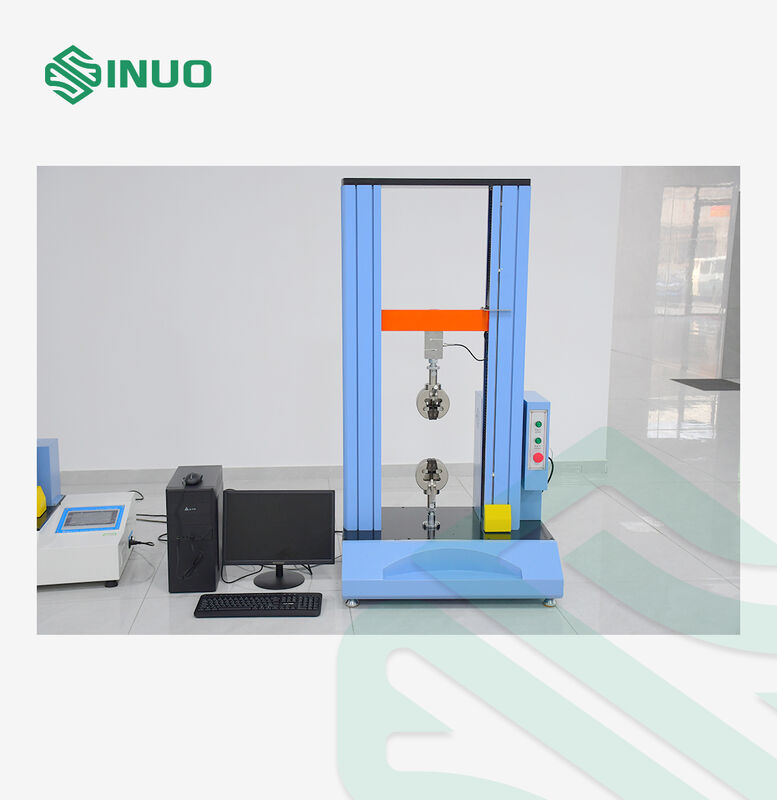

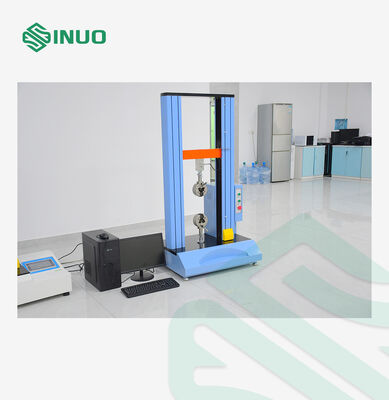

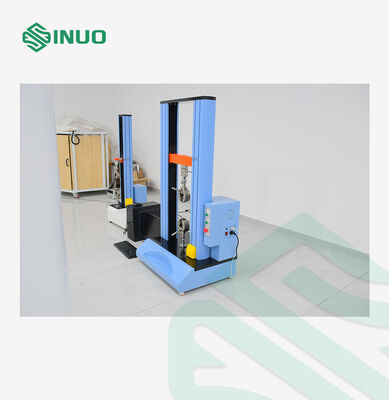

이 기계는 다양한 재료 테스트의 기계적 특성에 널리 사용되는 컴퓨터 제어를 채택하며 특수 고정 장치는 모든 종류의 완제품 인장, 압축, 스트립, 전단, 찢김, 굽힘(접힘) 테스트에도 적합합니다. 그래픽 출력 비교, 높은 제어 정밀도, 작동하기 쉬운 다양한 데이터에 따라 여러 데이터를 인쇄할 수 있습니다. 모듈형 디자인, 다양한 액세서리, 유연한 배열.
다음을 포함하여 다양한 기계 테스트 응용 분야에 대해 하나의 테스트 프레임을 구성할 수 있습니다.
컴퓨터 기반 제어 시스템을 통해 선택한 테스트 방법에 따라 테스트 속도, 부하 조건, 파열 조건 및 테스트 기간을 구성할 수 있습니다.
서보 모터 시스템은 위치, 속도 및 토크의 폐쇄 루프 제어를 제공하여 테스트 중에 안정적인 움직임을 유지하는 데 도움을 줍니다.
드라이브 시스템은 저속 및 고속 모두에서 원활한 작동을 위해 설계되었으며 가속 및 감속 시 빠른 응답을 제공합니다.
이 기계는 정확하고 안정적인 기계적 움직임을 위해 대만 ZPT 볼 스크류 전송 시스템을 사용합니다.
볼 스크류 구조는 효율적인 동력 전달, 낮은 마찰 및 우수한 위치 반복성을 제공하므로 제어된 인장, 압축 및 굽힘 테스트 동작에 적합합니다.
제어 시스템은 최대 샘플링 속도의 24비트 아날로그-디지털 수집 장치를 사용합니다.초당 2,000회 측정.
이를 통해 시스템은 테스트 중에 힘의 급격한 변화를 포착하고 고해상도 측정 데이터를 처리할 수 있습니다.
변위 엔코더는 제공된 구성에 따라 최대 0.0005mm의 분해능을 제공합니다.
제공된 컴퓨터 소프트웨어는 테스트 설정, 실시간 측정, 곡선 분석 및 보고서 생성 기능을 제공합니다.
사용자는 다양한 테스트 프로젝트를 구성하고 필요한 측정 단위, 제어 매개변수 및 결과 항목을 선택할 수 있습니다.
지원되는 곡선은 다음과 같습니다.
이 소프트웨어는 또한 평균값, 표준 편차 및 변동 계수를 포함한 통계 계산을 지원합니다.
만능재료시험기는 다양한 기계 시험 용도를 위해 여러 개의 교체 가능한 치구와 함께 제공될 수 있습니다.
| 고정물 | 용량/사양 | 애플리케이션 |
|---|---|---|

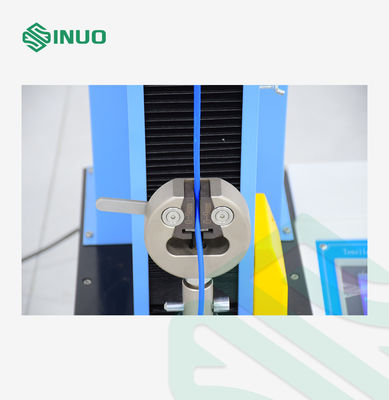

| 기계식 웨지 인장 그립 | 10kN; 편평한 표본 0-12 mm; 원통형 시편 Ø4–12 mm | 인장 시험 |
| 사이드 액팅 그립 | 5kN 용량 | 인장 및 관련 테스트 |
| 압축 플레이트 | 10kN; 상단 Ø120mm 최소; 최소 Ø200mm 이하 | 압축 테스트 |
| 3점 굽힘 고정구 | 조정 가능한 지지대 10–180 mm; 반경 5mm | 굽힘 테스트 |
제공된 3점 굽힘 고정 장치는 ISO 178 테스트에 지정된 구성에 따라 설계되었습니다.
변형 측정을 위해 제공된 구성에는 대변형 신율계도 포함되어 있습니다.
TM2101 컴퓨터 측정 및 제어 시스템은 범용 재료 테스트 애플리케이션을 위해 개발되었습니다.
다양한 테스트 절차에 맞게 구성할 수 있으며 인장, 압축, 굽힘, 전단, 찢김, 박리 및 천공 조건에서 기계적 특성 평가를 지원합니다.
| 테스트 강도 범위 | 0-10KN, 0-500N 이중 채널 센서 |
| 힘 측정 정확도 | 0.001Kg |
| 스위치 단위 | 킬로그램, 엔, 파운드 |
| 부하 분석 | 1/250000 |
| 부하 정확도 | ±0.5% |
| 힘 측정 표시 정확도 | 0.001Kg |
| 변위 측정 표시 정확도 | 0.001mm |
| 변형 측정 | 장착: 대변형 신율계 |
| 제어 버튼 | 기계에는 소프트웨어와 제어 장치를 통해 작동할 수 있는 비상 정지, 빠르고 느린 위아래 이동을 위한 2단계 제어 버튼이 있습니다. |
| 변형 측정 범위 | 0.2%-100%FS |
| 테스트 스트로크 | 900mm(고정구 포함) |
| 테스트 유효 폭 | 400mm |
| 속도 테스트 범위 | 0.001-1000mm/min 무단계 속도 조절 |
| 전송 시스템 | 서보 모터, 대만 ZPT 볼 스크류, 컴퓨터 소프트웨어 TM2101 사용 |
| 안전장치 | 과부하 비상 정지 장치, 상하 이동 제한 장치, 자동 중단점 정지 기능 |
| 테스트 설비 | 10kN 용량 기계식 쐐기형 인장 그립 세트두께가 0~12mm 사이인 평평한 시편과 직경이 4~12mm 사이인 원통형 시편을 잡을 수 있는 교체 가능한 조가 있고 V자형 조 인서트가 장착되어 있습니다. |
| 5kN 용량 측면 작동 그립 세트교체 가능한 턱이 있습니다. | |
| 10kN 용량 압축 그립 세트최소 상단 직경은 Ø120mm이고 하단 직경은 최소 Ø200mm입니다. 상부 압축 그립은 센터링을 위해 구형의 자유 형태를 가져야 합니다. | |
| ISO 178에 따른 3점 굽힘 테스트 세트10~180mm 사이에서 조정 가능한 하부 지지대와 5mm 반경의 하부 지지대 및 굽힘 팁이 있습니다. | |
| 일하는 힘 | AC220V 50HZ |
| 일하는 힘 | 1.0KW |
| 기계 중량 | 약 150kg |
구성 목록:
| 1. 테스트 머신 호스트 | 세트 |
| 2. 서보 모터 | 세트 |
| 3. 고품질 및 고정밀 부하 센서 | PC 2대 |
| 4. 감속 시스템 | 세트 |
| 5. 대만 ZPT 볼 스크류 | 세트 |
| 6. 비품 | 세트 |
| 7. 대변형 측정 시스템 | 세트 |
| 8. TM2101 측정 소프트웨어 | 세트 |
★ 소프트웨어 뛰어난 기능
1. 영어와 중국어 인터페이스 전환을 지원합니다.
2. 기능 탐색을 지원합니다. 사용자는 탐색 인터페이스에 따라 해당 테스트 기능 모듈을 입력합니다.
3. 금속 인장, 압축, 굽힘, 전단 및 기타 테스트와 같은 모든 종류의 금속 재료 기계적 특성 테스트를 지원합니다.
4. 시멘트 압축 및 굽힘 저항, 콘크리트 압축, 경질 폼 압축 등과 같은 모든 종류의 비금속 재료 기계적 특성 테스트를 지원합니다.
5. 확장된 테스트 기능을 지원하여 사용자가 자신의 테스트 항목을 추가할 수 있습니다.
6. 독립적인 개방형 테스트 프로젝트 설정 모듈, 테스트 프로젝트는 기술 인력에 의해 수립될 수 있으며, 테스트 운영자는 테스트를 수행하기 위해 테스트 프로젝트를 참조하여 대다수 테스트 운영자의 전문 수준 요구 사항과 운영의 어려움을 크게 줄입니다.
7. 테스트 제어 프로세스 설계, 사용자는 테스트 제어 단계를 한눈에 볼 수 있고 풍부한 지침 유형을 볼 수 있습니다.
8. 테스트 데이터의 이름은 수정될 수 있으며 테스트 데이터의 표시 순서는 사용자의 특별한 데이터 출력 요구 사항을 충족하도록 조정될 수 있습니다.
9. 사용자 정의 추가 테스트 데이터 항목을 지원합니다.
10. 맞춤형 추가 테스트 표준 및 테스트 데이터 처리를 지원합니다.
11. 테스트 데이터(평균, 표준편차, 변동계수)의 통계 계산을 지원합니다.
12. 지지 곡선 분석;
13. 테스트 추적성을 지원합니다.
14. Word 또는 Excel 스프레드시트를 사용하여 사용자 정의 테스트 보고서를 지원하고, 작동하기 쉽고, 간단한 설정을 지원하며, 인쇄하거나 미리 볼 수 있습니다.
15. 소프트웨어에는 다양한 장비 안전 및 테스트 안전 보호 기능이 있습니다.
16. 자세한 소프트웨어 도움말 문서.
이 기계는 편리한 실험실 작동을 위해 소프트웨어 제어와 물리적 제어 버튼을 결합합니다.
안전 기능에는 다음이 포함됩니다.
또한 제어 보드는 USB, RS232, RS485, 아날로그 입력/출력 및 인코더 인터페이스를 포함하여 시스템 확장을 위한 다중 입력 및 출력 인터페이스를 제공합니다.
