| 브랜드 이름: | Sinuo |
| 모델 번호: | SN551-408L1000A |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

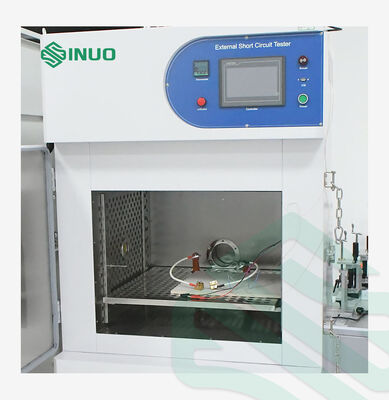

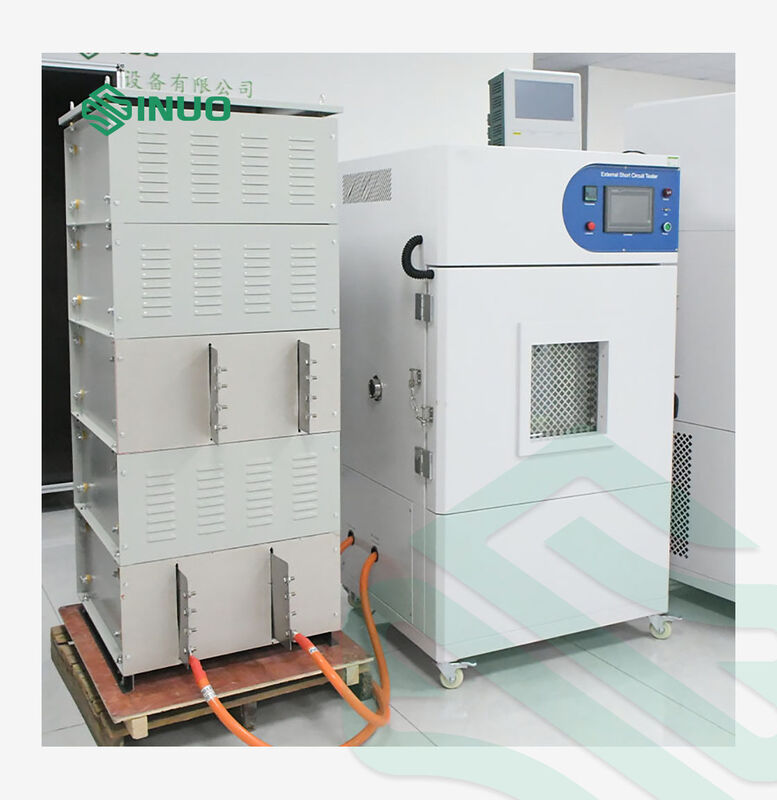

온도 제어 외부 단회로 검사기는 리?? 배터리 안전 테스트, 배터리 셀 남용 테스트 및 외부 단회로 테스트를 위해 설계되었습니다.
최대 부하 전류 1000A, 20mΩ 내장 저항 및 ≤5μs DC 응답 시간으로 시스템은 제어되고 반복 가능한 고전류 단회로 테스트 환경을 제공합니다.
통합 온도 조절 챔버, 배터리 표면 온도 모니터링, 자동 PLC 제어,연소 배기가스 및 폭발 방지 보호는 배터리 연구 개발 연구소에 적합합니다., 안전 테스트 연구소 및 품질 관리 응용 프로그램.
UN38.3 4.5 시험 T의 표준에 적합합니다.5, UL 1642, IEC 62619:2017 제7항2.1, IEC62133-1:2017 제7항3.2 IEC62133-2:2017 제7항3.1과 73.2 IEC62133:2014 제7항3.2,8.3.18.3.2, IEC60086-4 제6항5.1, IEC60086-4 제6항50.86.5.9 등등
기본 성능:
시험 요구 사항 및 단계:
기술 매개 변수:
| 이름 | 매개 변수 | |
|---|---|---|
| 모델 | SN551-408L1000A | |
| 최대 부하 전류 | 1000A | |
| DC 반응 시간 | ≤5μs | |
| 내장 저항 | 20mΩ | |
| 내부 방의 크기 | W700*700H*D600mm | |
| 제어 방법 | PLC와 터치 화면 | |
| 내부 상자 재료 | 스테인리스 스틸 | |
| 밀폐띠 | 부식 저항성 실리콘 | |
| 온도 조절 |
정상 온도 RT+10°C~100°C (예정 가능) 온도 상승 속도 3±1°C/분 온도 다이얼 0.5°C 온도 균일성: ±2°C |
|
| 시험 정지 상태 |
1) 배터리 온도는 최고 온도보다 20% 낮아집니다. 2) 단회로 시간 |
|
| 배터리 표면 온도 | 배터리 표면 테스트 동안 온도 변화를 모니터링 할 수 있습니다. | |
| 제어판 보안 설계 | 컨트롤 패널은 내장되어 있으며 터치 화면과 버튼은 외부 물체 또는 신체에 의해 실수로 누르거나 충돌하지 않습니다. 더 안전합니다. | |
| 가열된 유리 창문 | 시험실 문은 300*300mm의 이중층 온화 유리 창으로 장착되어 있으며, 시험실의 시험 조건을 명확하게 관찰할 수 있습니다. | |
| 바닥 디자인 | 이동 및 운송을 용이하게 하기 위해 4개의 유니버설 캐스터가 있다. 또한 편리한 위치 및 고정 장비를 위해 4개의 피트 컵을 갖추고 있다. | |
| 폭발 방지 조명 설계 | 이 문은 모든 테스트 공간을 조명하기 위해 고 밝기의 폭발 방지 LED 조명으로 설계되었습니다. | |
| 현재 인수 채널 | 1 채널 | |
| 현재 수집 범위 | 0-1000A DC | |
| 현재 취득 정확도 | ±0.5%F.S | |
| 현재 인수율 | 1회/S | |
| 전압 획득 채널 | 1 채널 | |
| 전압 수집 범위 | 100V | |
| 전압 획득 정확성 | ±0.2%FS | |
| 전압 획득 속도 | 1회/S | |
| 온도 획득 채널 | 1 채널 | |
| 온도 수집 범위 | NT1기온 | |
| 온도 수집 정확성 | ±2°C | |
| 온도 획득 속도 | 1시간/초 | |
| 배터리 표면 온도 수집 채널 |
2개의 채널 -20~800°C |
|
| 원격 제어 단회로 | 단회로 테스트의 원격 제어 달성 할 수 있습니다 | |
| 방의 외부 차원 | 대략 W950 X D950 X H1700mm (설계 사항) | |
| 챔버 무게 | 약 300kg | |
| 전압 및 주파수 | AC 220V, 50HZ | |
| 전체 전력 | 3 KW | |
| 모니터 | ||
|
|
|
|
| 인간-기계 인터페이스 제어 |
PLC는 전체 시험 동작을 제어하는 데 사용됩니다. 터치 화면이 표시되고 제어 매개 변수는 터치로 편집 할 수 있습니다.전체 테스트 데이터와 테스트 화면은 USB 플래시 드라이브를 통해 복사 할 수 있습니다데이터 형식은 CSV이고 이미지 형식은 JPG입니다. PLC:입문
(1) 마이크로 프로그래밍 컨트롤러 (2) 64K까지의 대용량 RAM 메모리 (3) 업계에 내장된 최고 수준의 고속 처리 0.065μS/기본 명령어 (4) 제어 스케일: 16~384점 (CC-LINK I/O 포함) (5) 내장된 독립적인 3축 100kHz 위치 설정 기능 (트랜지스터 출력 유형) (6) 강력한, 사용하기 쉬운 어댑터는 기본 단위의 왼쪽에 연결 될 수 있습니다 터치 스크린
(1) 모니터: 7인치 TFT (2) 해상도: 800*480점 (3) 밝기: 300 (4) 콘트라스트 비율: 500:1 (5) 백라이트 유형: LED (6) 백라이트 수명: 3만 시간 이상 (7) 색상: 16.7M (8) LCD 전망 각 (T/B/L/R): 70/50/70/70 |
|
| 주요 구성 |
1:통제 PLC + 터치 스크린 제어 2:난방 시스템 세라믹 난방 선은 열을 발생시키고 순환 모터의 풍차를 통해 수평 공기 순환을 강요합니다. 순환 중에 뜨거운 공기는 균일성을 달성합니다.과열 보호 및 과부하에 자동 전원 종료 기능이 있습니다. 3: 보조 기능에는 시각 폭발 방지 유리 창문, 조명, 연소 배기가스, 압력 완화 및 폭발 방지 및 장비의 이동 및 고정 기능이 포함됩니다. |
|
|
전원 공급 조건 전원 공급 용량 최대 전류 스위치 |
AC220V 단相 2선 + 보호지선 허용되는 전압 변동 범위: AC (220±20) V 허용되는 주파수 변동 범위: (50±0.5) Hz 약 3.0kW 16A 25A |
|
| 연소 배기 기능 |
강력한 마이너스 압력 연소 배기풍기가 시험 상단에 설치됩니다: 연소 배기 부피는 2.2m3/min입니다. 펌프의 배기가스 파이프는 외부 상자의 뒷쪽 상단에 위치하고 있습니다: 스테인리스 스틸 SUS201 배기가스 파이프는 직접 φ60mm입니다. |
|
| 안전성 및 폭발 방지 | 문은 20mm 두께의 탄압된 폭발 방지 유리 및 폭발 방지 스테인레스 스틸 격자로 장착되어 있습니다. | |
| 강화 肋骨는 문을 더 강하게 만들고 강도를 높이기 위해 문 내부에 용접됩니다. | ||
| 외부 링크 힌지 문 잠금은 고강도 표준 액세서리를 사용합니다. 그것은 안전하고 설치 및 교체하기가 쉽습니다. | ||
