| 브랜드 이름: | Sinuo |
| 모델 번호: | SN2206T |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

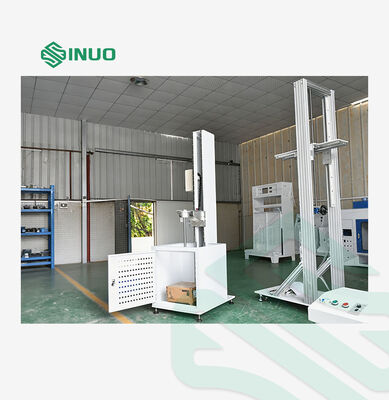

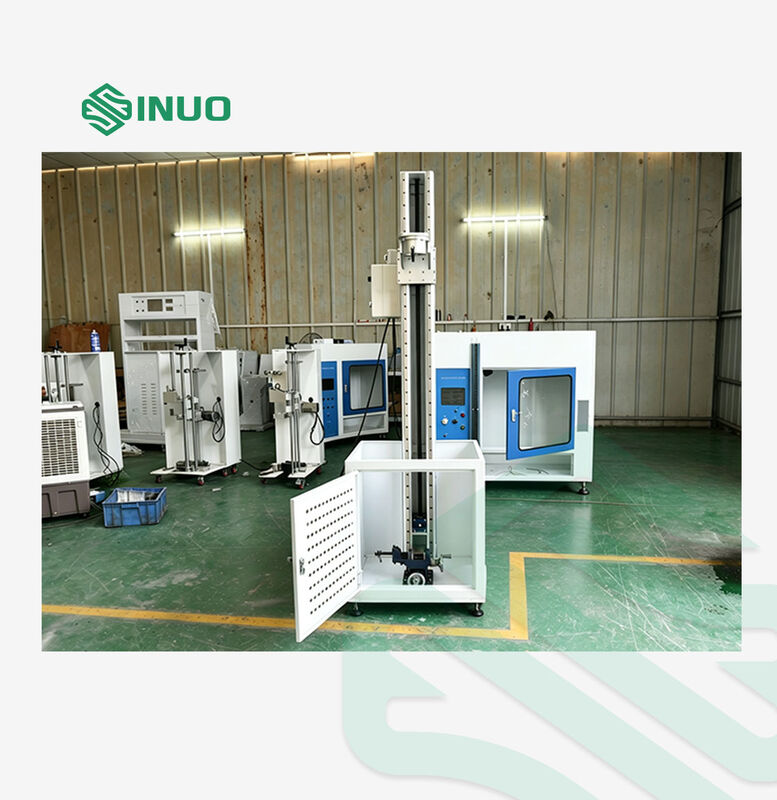

SN2206T 수직 충격 시험 장치는 ISO3127 표준에 따라 열 플라스틱 파이프의 외부 충격 저항을 평가하기 위해 설계되었습니다.그것은 수직 떨어지는 무게의 충격 방법을 사용하여 갑작스러운 충격 조건에서 파이프 강도와 내구성을 평가합니다..
전기 리프팅 시스템, 전자기 방출 메커니즘 및 X / Y 조절 가능한 장착 장치로 장착된 테스트는 정확한 충돌 위치, 쉬운 조작을 제공합니다.플라스틱 파이프 제조업체에 대한 반복 가능한 시험 결과, 연구소 및 품질 검사 조직.
테스트는 자유 떨어지는 충돌 방법을 채택하여 중력 잠재 에너지를 충돌 에너지로 변환하여 파이프 샘플에 제어 된 충돌 힘을 가집니다.
ISO3127 요구 사항에 따라 설계되어 열탄화 파이프의 외부 충격 저항을 평가하기에 적합합니다.
통합된 X/Y 조절 가능한 고정 장치로 인해 운영자는 샘플 요구 사항에 따라 다른 충돌 위치를 설정할 수 있습니다.
전기 리프팅 시스템은 ± 1mm의 위치 정밀도로 떨어지는 높이를 빠르고 정확하게 조절할 수 있습니다.
강화 된 기판을 가진 딱딱한 금속 판 프레임은 충돌 테스트 동안 안정적인 작동을 보장합니다.
SN2206T 수직 충격 시험 장치는 다음을 위해 적합합니다.
| 적용 분야 | 시험 의 목적 |
|---|---|
| 플라스틱 파이프 제조 | 품질 관리 및 생산 검사 |
| 파이프 재료 연구 | 기계적 성능 평가 |
| 시험실험실 | 표준 준수 테스트 |
| 인증 기관 | 외부 충격 저항 검증 |
| 연구 개발 센터 | 제품 개발 및 개선 |
수직으로 떨어지는 무게의 충격 방법에 따르면, 충격 요소는 지정된 높이로 들어올리고 전자기 메커니즘에 의해 방출됩니다.충격 무게는 수직으로 떨어지고 파이프 샘플에 충돌.
생성 된 충돌 에너지는 떨어지는 높이와 충돌 질량에 의해 제어되며 외부 기계적인 충격에 대한 표본의 저항을 평가 할 수 있습니다.
| 표본 범위, 응용, 원칙, 구조 및 운영 환경 | |
| 시험 표본 및 제한 | 열성 플라스틱 파이프 |
| 시험 목적 | 자유 떨어지는 충격에 대한 열 플라스틱 파이프의 저항을 평가하고 제품의 안전성 성능과 강도 등급을 평가하는 데 사용됩니다. |
| 시험 원칙 | 시험 방법 Ehc에 따르면: 수직 하락 무게 충격. 충격 요소는 지정 된 높이에서 풀리고 표본에 충돌하기 위해 수직 방향으로 자유롭게 떨어집니다.중력 잠재 에너지를 운동 에너지로 변환함으로써, 표본에 대한 충돌 테스트가 달성됩니다. |
| 장비 구조 및 특징 | 캔티리버형 프레임 구조; 전기 리프팅 시스템; 전자기에서 방출되는 충격 요소; 전기 리프팅 메커니즘과 스케일 위치화를 통해 조정되는 충격 높이.충돌 지점은 X/Y 축을 따라 고정 장치를 이동하여 조정 할 수 있습니다.. |
| 성능 사양 | |
| 영향 에너지 | 2J ((2N.m) |
| 충격 요소 (동위 질량) | D25형, 표준 그림 1 (a) 에 표시된 차원에 따라 제조됩니다. 질량은 500g 또는 맞춤 400g |

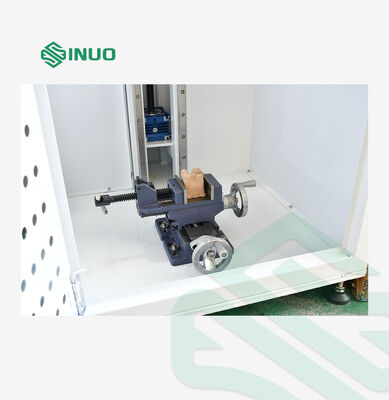

| 충격점 | X/Y축 조절 가능한 산업 클램프와 V 모양의 홀딩 구조를 갖추고, 표본의 다른 충돌 위치에 적합합니다. |
| 표본 지원 | 120° V형 받침판, 길이 200mm 이상 |
| 낙하 높이 | 0~1000mm, 전기 조절; 정확도 ±1mm; 기본 높이 400mm |

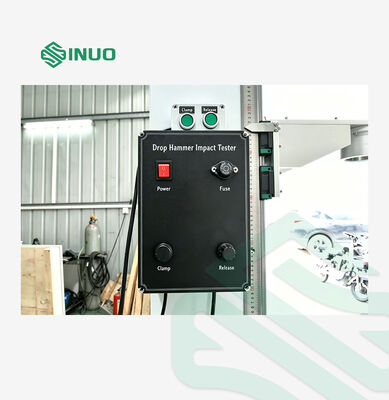

| 방출 방법 | 전자기 방출 |
| 포인트에서 포인트에 대한 방법 |
적외선 정렬. 테스트 전에 정렬을 위해 풀기 장치에 레이저 카메라를 설치하십시오. 정렬 후 카메라를 제거하고 테스트를 위해 충격 요소를 설치하십시오.
|
| 장비를 설치 | X/Y 축: 0±75mm 조절 |
| 2차 충격 방지 기능 | 선택용 액세서리 |
| 프레임 구조 | 원형 금속판 프레임, 두꺼운 부하기반판, 롤러 등 |
| 장점 | 설명 |
|---|---|
| 높은 검사 정확성 | 충돌 높이와 충돌 위치의 정확한 통제는 반복 가능한 시험 결과를 보장합니다. |
| 간편한 조작 | 전기적 인 리프팅 및 전자기적 인 방출 은 실험실 검사 절차 를 단순화 한다 |
| 광범위한 호환성 | 다양한 열 플라스틱 파이프 충격 저항 평가에 적합 |
| 안정적 구조 | 중력 프레임 디자인 테스트 도중 진동을 최소화 |
| 사용자 지정 설정 | 선택적 충돌 요소 및 반차 충돌 기능 |
