| 브랜드 이름: | Sinuo |
| 모델 번호: | SN555C |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

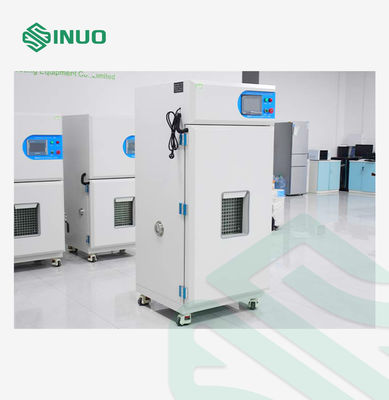

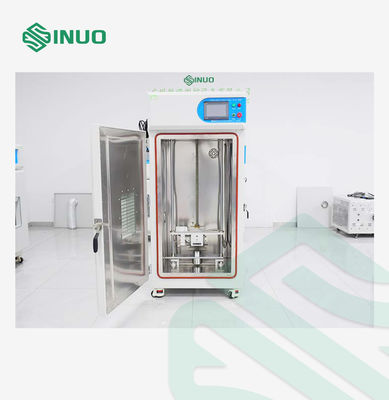

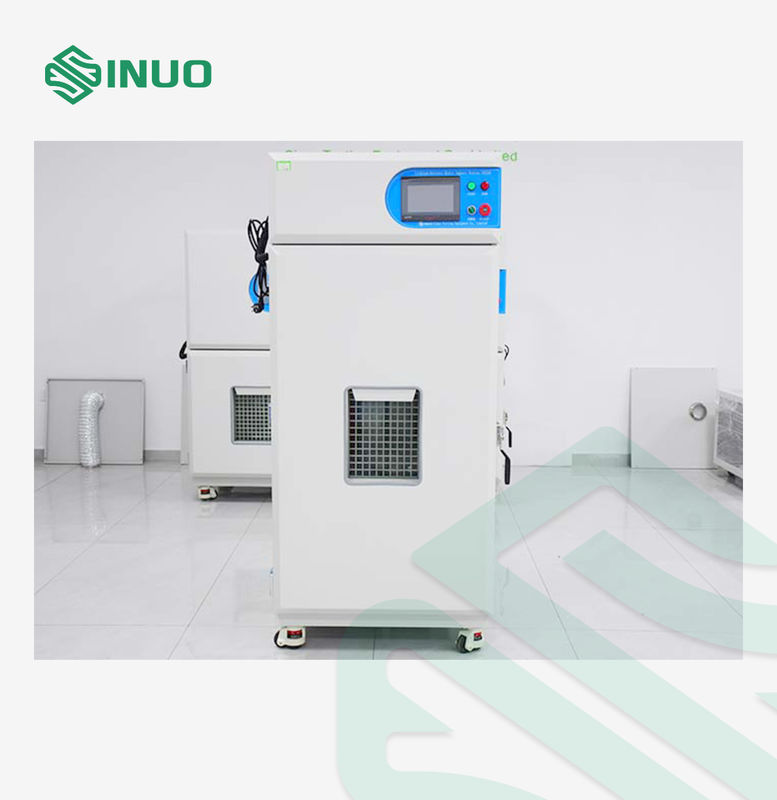

IEC 62133 배터리 셀 파열 시험기는 리튬 배터리 셀의 압력 저항, 파열 강도 및 밀봉 성능을 평가하기 위해 설계되었습니다.
주로 각형 알루미늄 쉘 셀, 파우치 셀, 배터리 커버 플레이트 및 용접 밀봉 구조에 사용되어 파열 압력, 누출 성능 및 압력 내구성을 결정합니다.
이 시스템은 파열 압력 테스트, 누출 감지 및 압력 유지 테스트를 하나의 플랫폼으로 통합합니다. 고정밀 압력 측정, 자동 데이터 수집 및 방폭 보호 기능을 갖추고 있어 EV 배터리 공장, 리튬 배터리 R&D 실험실 및 제3자 테스트 센터에서 널리 사용됩니다.
이 장비는 IEC 62133을 포함한 배터리 안전 요구 사항을 준수하며, 맞춤형 다채널 및 고압 구성을 지원합니다.
| 매개변수 | 사양 |
|---|---|
| 제품 모델 | SN555C; 맞춤형 다채널 및 고압 버전 지원 |
| 테스트 대상 | 각형 알루미늄 쉘 배터리 셀 (18650/21700 / 맞춤형 연성 팩), 배터리 셀 커버 플레이트 및 용접 이음부 조립체 |
| 채널 수 | 1 채널 (표준); 선택 사항 3/5/8/10 채널 병렬 테스트 가능 |
| 압력 범위 | 0.035 MPa–3 MPa (표준); 맞춤형 고압 버전 가능: 5 MPa/10 MPa |
| 압력 정확도 | ±0.1% FS; 해상도: 0.1 kPa (0.0001 MPa) |
| 압력 조절 방식 | 전기 제어 서보 압력 조절 (표준) / 기계식 압력 조절 (선택 사항) |
| 압력 상승 속도 | 0.01–0.5 MPa/s 조절 가능 (일반: 0.03 MPa/s) |
| 타이머 범위 | 0–999.9 s (0 = 연속 유지), 정확도 ±0.1 s |
| 유지 시간 | 0–999.9 s 조절 가능 (예: 20 s/60 s) |
| 테스트 모드 | 설명 |
|---|---|
| 파열 테스트 | 셀이 파열될 때까지 일정한 속도로 압력을 증가시켜 파열 압력, 최대 압력 및 파열 시간을 기록합니다. |
| 누출 테스트 | 일정한 압력을 유지하고 압력 강하를 모니터링하여 누출 속도를 결정합니다 (합격: ≤50 Pa/s). |
| 압력 유지 테스트 | 지정된 시간 동안 일정한 압력 (예: 1.2 MPa)을 유지하여 장기 압력 저항을 검증합니다. |
| 매개변수 | 사양 |
|---|---|
| 제어 시스템 | 19인치 산업용 제어 터치스크린 + PLC, Windows 기반 시스템, 수동 및 자동 프로세스 모두 지원 |
| 데이터 수집 | 압력-시간 곡선, 최대 파열 압력 및 누출 속도의 실시간 기록; 샘플링 속도: 100 Hz |
| 데이터 내보내기 | USB/네트워크 인터페이스; Excel/CSV/PDF 보고서, 데이터 추적성 및 MES 통합 지원 |
| 통신 인터페이스 | RS485/RJ45 (표준), RS232 (선택 사항); I/O: 6 입력/6 출력 |
| 매개변수 | 사양 |
|---|---|
| 폭발 보호 | 완전 밀폐 방탄 유리 관찰창, 방폭 인클로저, 고압 릴리프 밸브 및 연기 경보기 |
| 섀시 재질 | 1.5mm 냉간 압연 강판 분체 도장; 내부 304 스테인리스 스틸 재질 – 부식 방지 및 세척 용이 |

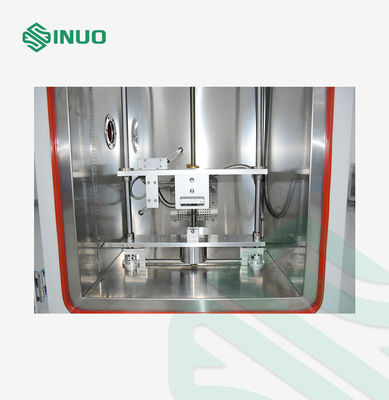

| 고정구 | 빠른 분리 셀 고정구, 100–300mm 셀 크기와 호환, 손상 방지 위치 지정 설계 |
| 전원 공급 장치 | AC 220V ±10%/50Hz, 전력 등급: 2kW; 넓은 입력 전압 범위: 110–240V (선택 사항) |
| 치수/무게 | W800 × D600 × H1200 mm; 약 250 kg (단일 채널 표준 모델) |
| 구성 | 표준 모델 (SN555B) | 다채널 모델 (3–10 채널) | 고압 맞춤형 모델 SN555C (5–10 MPa) |
|---|---|---|---|
| 채널 수 | 1 채널 | 3/5/8/10 채널 | 1 채널 |
| 압력 범위 | 0~3MPa | 0~3MPa | 0~5MPa/10MPa |
| 테스트 모드 | 파열 + 누출 | 파열 + 누출 | 파열 + 누출 |
| 제어 방식 | 산업용 제어 터치스크린 + PLC | 산업용 제어 터치스크린 + PLC | 산업용 제어 터치스크린 + PLC |
| 안전 보호 | 방폭 챔버 + 릴리프 밸브 | 방폭 챔버 + 릴리프 밸브 | 강화 방폭 챔버 + 이중 릴리프 밸브 |
