| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1008 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

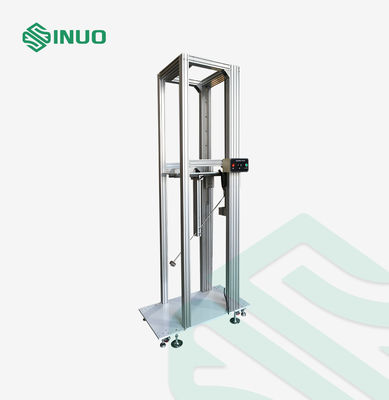

전기차 충전기에 대한 고에너지 펭둘 햄러 충격 검사기 IEC 61851-1 IK 코드 테스트
SNQC1008 고에너지 팽창 망치 충격 검사기는 EV 충전소, 전기 상자, 전력 배급 캐비닛의 기계적 강도 및 충격 저항 테스트를 위해 설계되었습니다.미터 박스, 그리고 스위치 캐비닛.
IEC 60068-2-75, IEC 62262 IK 충격 보호 요구 사항 및 IEC 61851-1 제12항을 준수합니다.11, 시험자는 제어된 팽창 및 수직 망치 충돌 테스트를 통해 외부 기계적인 충격에 견딜 수있는 장비 가구의 능력을 평가합니다.
SNQC1008는 EV 충전기 제조업체, 전기 장비 제조업체, 테스트 연구소 및 R&D 센터에서 IK 충격 검증 및 장막 내구성 평가에 널리 사용됩니다.
| 적용 영역 | 전형적인 시험 표본 |
|---|---|
| EV 충전장치 테스트 | AC 충전소, DC 충전소, EVSE 하우스 |
| 전기 장치 충격 시험 | 산출장소, 산출장소, 산출장소, 산출장소 |
| 산업용 전기 안전 테스트 | 전력 전자 장비 및 야외 전기 장치 |
| 인증 실험실 검사 | IEC 표준에 따른 IK 보호 수준 검증 |
| 품종 및 제한 | 전기자동차 충전소; 전력 분배 캐비닛; 계정 상자; 스위치 장치 캐비닛 |
| 시험 원칙 |
테스트 Eha ((pendulum hammer test): 충격 요소는 1m 팽창 튜브를 통해 지정된 높이에서 자유롭게 방출되고 팽창 경로의 가장 낮은 지점에서 표본을 충돌합니다.충격 에너지는 중력 잠재 에너지의 운동 에너지로 변환으로 생성됩니다., 따라서 표본에 대한 충돌 테스트의 목적을 달성합니다. 시험 Ehc (직선 망치 시험): 충격 요소는 가이드 튜브를 통해 지정 된 높이에서 자유롭게 방출되고 수직 이동의 가장 낮은 지점에서 표본에 충돌합니다.충격 에너지는 중력 잠재 에너지를 운동 에너지로 변환함으로써 생성됩니다., 따라서 표본에 대한 충돌 테스트의 목적을 달성합니다. |
| 구조 와 특징 | 수직적으로 조절 가능한 장착 받침대와 충돌 각도와 함께 트롤리 구조, EV 충전소 크기와 충돌 높이 요구 사항에 맞습니다. |
| 운영 환경 | 전체 차원:W1300*D600*H3200mm,중량: 약 250kg |
| 모델 | SNQC1008 | SNQC1008A | SNQC1008B | |
| 제어 및 운영 | 버튼 동작 | PLC 제어, 터치 스크린 작동 | PLC 제어, 터치 스크린 작동 | |
| 샘플 플랫폼 | 아니 | 네 | 네 | |
| 2차 충격 방지 기능 | 네 | 네 | 네 | |
| 시험 표본 범위 |
참고: 샘플 플랫폼에 설치된 충전소 최대 크기는 W × D × H = 1 × 1 × 2.0m를 초과하지 않아야 한다. 바닥에 있는 충전소 높이는 2.0m를 초과하지 않아야 한다.
|
|||
| 테스트 항목 |
|
|||
| 드라이브 시스템 |
리프팅: 모터 + 리드저 드라이브 방출 메커니즘: 전자기 방출 |
|||
| 전송 시스템 | 정밀 공 나사 + 선형 안내 레일 | |||
| 영향 에너지 |
팽창 망치:2 J, 5 J, 10 J, 20 J, 50 J 수직 망치: 2 J, 5 J, 10 J, 20 J, 50 J (선택) |
|||
| 충격 요소의 동등 질량 |
펭델럼 망치: 500g,1.7kg,5kg,5kg,10kg±2% (각면 충돌 머리는 선택) 수직 망치: 500g1.7kg,5kg,5kg,10kg±2% (선택) 스테인레스 스틸 건축 |
|||
| 윙크 튜브 |
길이:1000mm,외선 지름: 15.9mm 강철 튜브 길이:1000mm,외선 지름: 10.0mm 강철 튜브 |
|||
| 수직 망치 수갑 | 각기 다른 망치 머리와 일치하는 안내 수갑, 스테인레스 스틸 튜브 | |||
| 스펙트럼의 충격 위치 높이 (망아리 들어올림 높이) | 전기적으로 위아래 조절할 수 있습니다. 스트로크: 300~1800mm | |||
| 수직 망치 충격 높이 | 500~2000mm | |||

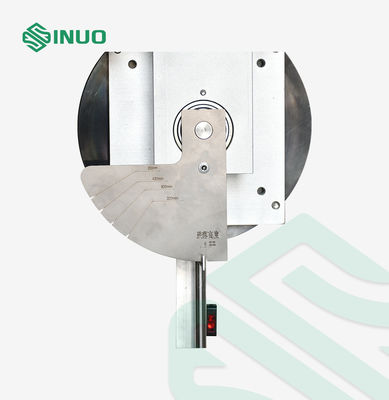

| 낙하 높이 (pendulum impact height) | 0·500mm, 팽창의 회전 각도에 해당하는 스케일 표시; 팽창은 0°에서 90°까지 회전할 수 있습니다. | |||

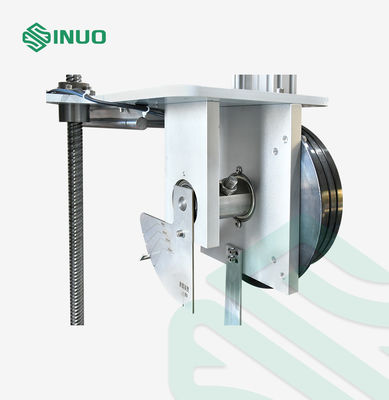

| 충격 요소의 고정 및 방출 | 핀형 전자기 고정 및 방출 메커니즘 | |||
| 기판 | 두꺼운 부하용 강철 기판 | |||
| 이동 방법 | 지원 발과 롤러를 장착하여 필요한 충돌 위치로 이동할 수 있습니다. | |||
| 선택적 기능 | 2차 충돌 방지 기능 | |||
| 부록 | 충격 에너지 및 충격 요소 선택에 대한 참조 표 | |||
부록 표:표 1 영향 요소의 특성
| 에너지/J | ≤ 1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5% |
| 동등 질량 ±2%kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| 소재 | 나일론 | 철강 | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | 동등 질량에 따라 결정된 경우, A 부록 참조 | |||||
표 2 낙하 높이
| 에너지/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| 평형 질량/kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| 낙하 높이 ± 1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
참고: 제3항의 참고 참조.2.2. 참고:이 부분의 에너지 단위 Joule (J) 는 표준 중력 가속 (g) 에서 파생되며, g의 둥근 값은 10m/s2로 간주됩니다. |
|||||||||||||||
표 3 IK 코드와 대응하는 충격 에너지 사이의 관계
| IK 코드 | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
| 충격 에너지/J | a | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 |
| 참고:IK11는 극도로 혹독한 야외 환경에서 사용되는 특수 장막 또는 보호 격자용입니다. 관련 제품 표준에서 지정된 경우IK11는 모래봉지 테스트를 대체하지 않습니다.. | ||||||||||||
| a 이 표준에 따르면 보호는 제공되지 않습니다. | ||||||||||||
