| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1018 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

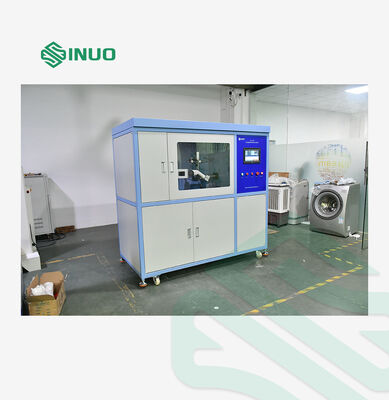

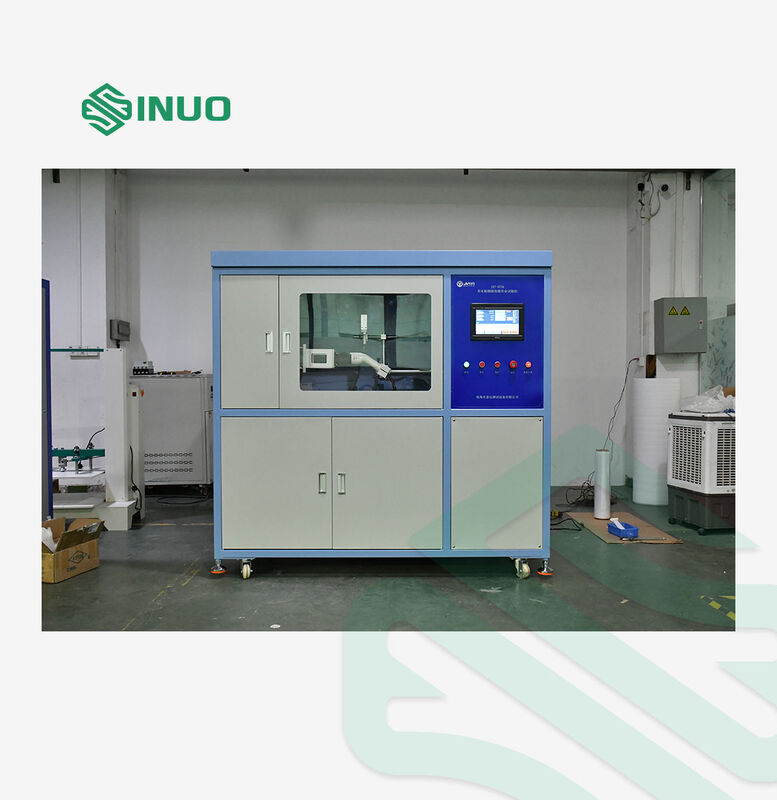

EV 충전 건 플러그 수명 및 온도 상승 시험 시스템은 전기 자동차 충전 커넥터의 내구성, 전기적 성능 및 안전 신뢰성을 평가하도록 설계되었습니다.
전기 자동차(EV)의 급격한 성장으로 인해 충전 커넥터는 수천 번의 반복적인 플러그 삽입/추출 사이클을 견디면서 안정적인 전기 접촉 및 안전한 온도 성능을 유지해야 합니다.
이 통합 시험 시스템은 다음을 수행합니다:
EV 충전기 제조업체, 충전 커넥터 공급업체, 자동차 실험실 및 제3자 EVSE 시험 기관에서 제품 검증 및 규정 준수 시험에 널리 사용됩니다.
이 장비는 IEC 62196-1:2020 및 기타 국제 충전 커넥터 표준을 준수합니다.

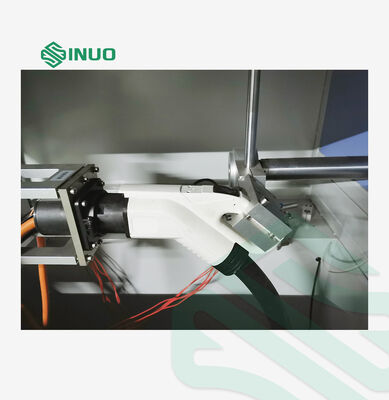

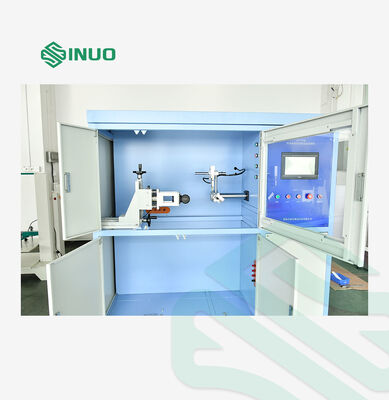

서보 구동 메커니즘은 실제 충전 작업을 시뮬레이션하기 위해 충전 커넥터를 반복적으로 삽입하고 추출합니다.
시험 중 시스템은 다음을 모니터링합니다:
비정상적인 조건이 발생하면 장비는 자동으로 중지되고 경보를 제공합니다.
시스템은 실제 충전 조건을 시뮬레이션하기 위해 고 DC 전류를 적용하고 커넥터 접점의 온도 변화를 측정합니다.
다음 사항을 평가합니다:
시스템은 내구성 시험 전후에 커넥터 접촉 저항을 측정하여 반복적인 플러그 삽입이 전기적 성능에 영향을 미치는지 확인합니다.
| 표준 | 요구 사항 |
|---|---|
| IEC 62196-1:2020 | 전기 자동차 전도성 충전 액세서리 |
| IEC 60309-1:2012 | 산업용 플러그 및 소켓 아웃렛 |
| IEC 60998 | 연결 장치 |
| IEC 60669 | 가정용 스위치 |
| IEC 61058 | 기기 스위치 |
| IEC 60439 |
저전압 개폐 장치 조립체 |
|
매개변수 |
사양 |
|---|---|
| 구동 장치 | 서보 모터 + 볼 스크류 + 선형 가이드 레일 |
| 삽입 속도 | 0.1 ~ 0.80 m/s (조절 가능) |
| 시험 속도 | 7.5 스트로크/분 |
| 삽입 스트로크 | 0 ~ 200 mm (해상도 0.1 mm) |
| 최대 삽입력 | 900N |
| 고정구 | 사각형/원형 플러그, φ ≥ 60mm에 맞게 조절 가능 |
| 사이클 수 | 1 ~ 999,999 (사전 설정 가능) |
| 제어 시스템 | 15인치 산업용 PC + 일본 PLC |
| 안전 기능 | 누전, 과전류, 과부하, 임계값 보호, 비상 정지 |
| 치수 | 2000 × 1200 × 1800 mm (가로×세로×높이) |
| 무게 | 약 450 kg |
| 전원 공급 장치 | AC220V ±10%, 50Hz, 20A |
|
출력 전압 |
DC6V |
|
출력 조절 가능 시험 전류 |
DC10 ~ 2000.0A 연속 조절 가능 |
|
시험 전류 안정성 |
± (설정값의 2% + 5 워드) |
|
전류 표시 정확도 |
± (읽기의 1% + 5 자리) |
|
임피던스 전압 표시 정확도 |
± (읽기의 1% + 5 자리) |
|
시험 전압 안정성 |
(설정값의 2% + 5 워드) |
|
전원 켜짐 시간 |
1~999.9초 |
|
전원 꺼짐 시간 |
1~999.9초 |
|
켜짐 및 꺼짐 횟수 |
1~999999회, 전원 차단 메모리 기능 포함, 횟수 도달 시 자동 종료 |
|
열전대 온도 상승 시험 |
스캔 시간 1초 |
|
온도 측정 범위 |
0~200°C 정확도 ±읽기의 0.3% +1°C; 해상도: 0.1°C |
|
온도 측정 |
16 채널 (주변 온도 측정용 1개 포함) |
|
열전대 구성 |
미국 Q사 T형 30AWG 필라멘트 열전대, 길이 2미터, 총 16개 |
|
수집 속도 |
1초/회 |
|
당사에서 자체 개발한 온도 측정 모듈이 장착되어 있어 전원을 켜고 테스트할 수 있으며, 장비 손상 없이 강력한 간섭 방지 기능을 갖추고 있으며 컴퓨터에서 온도 곡선을 정확하게 설명할 수 있습니다. |
|
|
컴퓨터에서 온도 및 곡선 표시 |
|
|
소프트웨어에서 주변 온도 채널을 설정할 수 있으며, 데이터를 수집할 때 주변 온도를 자동으로 빼줍니다. |
|
|
컴퓨터 제어로 장비를 시작 및 중지할 수 있으며, 전류, 전압, 온도 및 시간의 곡선을 동시에 수집할 수 있어 사용자가 분석하고 사용하기 편리합니다. |
|
|
부하는 고출력 튜브형 저항기를 사용하며, 단계별로 조절 가능합니다: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A 1개의 출력 전류, 수동 또는 자동으로 조절 가능 |
|
|
접촉 저항 시험 범위 |
0~200mΩ, 해상도 0.01mΩ, 정확도 ±1%+3 자리 |
|
동시 4채널 저항 시험 |
|
|
플러그를 삽입하고 추출할 때마다 접촉 저항을 측정하며, N번의 플러그 삽입 및 추출 후 접촉 저항을 측정할 수도 있습니다. |
|
