| 브랜드 이름: | Sinuo |
| 모델 번호: | SN2601 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

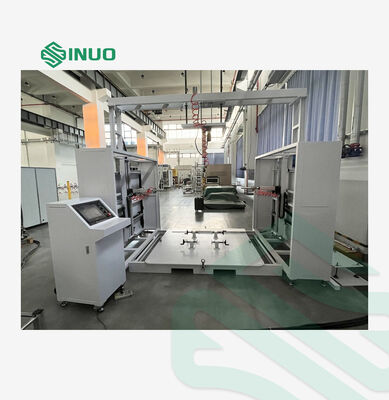

본 정하중 시험대는 저압 계량함, 조립식 변전소 및 전기 장비 인클로저의 기계적 하중 시험 및 관련 연구 시험에 주로 사용됩니다. 금속 계량함, 비금속 계량함, 케이블 분배함 등 다양한 유형의 계량함에 대한 기계적 특성 시험을 편리하게 수행할 수 있습니다.
통합 지능형 PLC 중앙 제어 시스템과 터치스크린 디스플레이 및 조작 방식을 채택했습니다. 시험 데이터는 힘-시간 곡선을 생성할 수 있습니다. 매개변수는 터치스크린 인터페이스를 통해 설정되며, 전체 시험 과정은 자동으로 진행됩니다. 측면 및 상단에서 자동으로 압력을 가할 수 있습니다. 다양한 크기의 시편과 호환되며, 시험 기관 및 실험실에 신뢰할 수 있는 선호 장비입니다.
본 정하중 시험대는 다음 국제 및 산업 표준에 따라 설계 및 제조되었습니다:

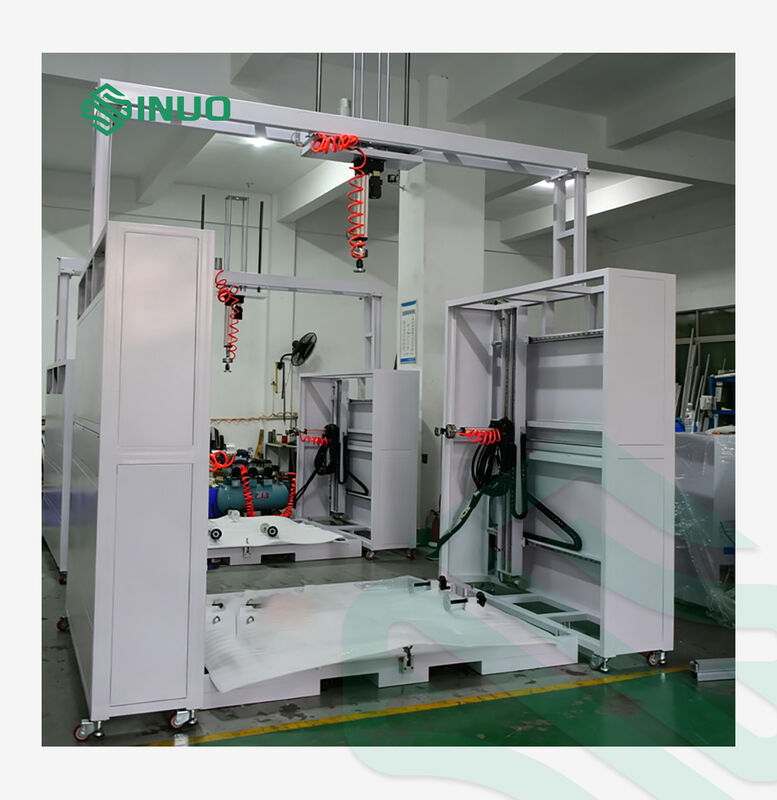

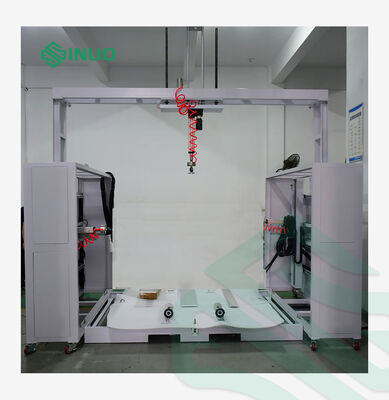

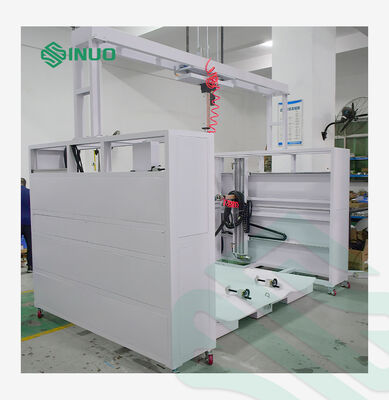

본 시험대는 수평 하중 섹션과 수직 하중 섹션으로 구성된 반밀폐형 구조를 채택했습니다. 각 하중 액추에이터는 3개의 자유도로 평면 내에서 자유롭게 이동할 수 있습니다. 세 개의 액추에이터는 공동으로 8개의 자유도를 가진 이동 하중을 실현합니다.
크로스바 높이는 장착 구멍을 통해 단계적으로 조절할 수 있습니다. 베이스 고정구는 전후좌우로 이동하여 고정할 수 있습니다. 벤치 바이스가 장착되어 있으며, 작은 시편은 단단하고 안정적인 고정으로 회전할 수 있습니다.
다양한 제품에 맞게 맞춤형 고정 블록이 구성되어 고정을 용이하게 합니다. 다양한 시험 항목에 따라 표준에 맞는 다양한 시험 압착판이 장착됩니다.
장비 구조도는 아래와 같습니다:
| 전원 공급 장치 | AC 220V / 50Hz |
| 제어 및 작동 | 컬러 터치스크린을 통한 지능형 PLC 제어 |
| 구동 시스템 | 서보 모터 + 전기 실린더로 힘을 가하고, 모터로 위치 조절 |
| 전송 시스템 | 정밀 볼 스크류 + 선형 가이드 레일 |
| 장비 프레임 구조 | 플랫폼 + 반밀폐형 구조. 좌우 수평 매니퓰레이터는 반밀폐형 프레임에 장착되고, 수직 매니퓰레이터는 크로스바에 설치됩니다. |
| 허용 시편 치수 범위 |
단상 15미터 박스: H1100*W1445*D1700mm 단상 1단위 조립 계량함: H520*W210*D140mm
|
| 시험 항목 |
|
| 시험 항목 1, 2, 3 및 4의 주요 성능 매개변수 | |
| 하중 메커니즘 | 수평 채널 2개, 수직 채널 1개 |
| 이동 범위 |
8 자유도의 3축 좌측 수평 매니퓰레이터: 상하, 전후 이동, 좌우 이동을 통한 힘 가하기 우측 수평 매니퓰레이터: 상하, 전후 이동, 좌우 이동을 통한 힘 가하기 수직 매니퓰레이터: 상하 이동을 통한 힘 가하기 |
| 수평 전기 실린더 스트로크 | 400 mm |
| 하중 모드 | 전기 구동 |
| 힘 가하기 범위 | 수직: 0–10 kN; 수평: 0–2 kN |
| 힘 해상도 | 0.1 N |
| 힘 가하기 속도 | 0.1–50 mm/s |
| 변위 해상도 | 0.01 mm |
| 힘 값 표시 | 실시간 모니터링을 위한 힘-시간 곡선 인터페이스와 함께 터치스크린에 실시간 표시 |
| 시험 인덴터 | 10mm 시험 인덴터 3개 |
| 정하중 저항 시험 (IEC 61439-5, 조항 10.2.101.2) |
(압착판 개략도) |
| 비틀림 저항 시험의 주요 매개변수 (IEC 61439-5, 조항 8.2.101.1.3 & 조항 10.2.101.4) |
(사각 튜브 개략도) 3. 좌우 수평 매니퓰레이터를 통해 2×1000N의 힘을 가하고, 30초 동안 유지합니다. |
| 도어의 기계적 강도 시험의 주요 매개변수 (IEC 61439-5, 조항 10.2.101.6; Q/GDW11008-2013, 조항 7.2.2.1.2; IEC 61439-5, 조항 8.2.101.3) |
1. 경첩에서 300mm 떨어진 위치의 도어 상단 가장자리에 50N (450N) 또는 기타 지정된 하중을 가하고, 3초 또는 기타 필요한 시간 동안 유지합니다. 2. 높이 조절 고정구 치수: 길이 1100mm, 높이 120mm, 폭 120mm. 3. 백보드가 장착된 시험 시편을 설치합니다.
(백보드 개략도) |
| 금속 삽입물의 축력 저항 시험의 주요 매개변수 (IEC 61439-5, 조항 10.2.101.7) |
(표 102)
(범용 리프팅 링 + 무게추) |
| 캐비닛 및 랙의 강성 시험 (IEC 60297-1 조항 5.2.2; Q/GDW11008-2013 조항 7.2.2.1.1; IEC 61439-5 조항 8.2.101.1.1 항목 b) |
(압착판 개략도) |
| 계량함 브래킷의 정하중 시험 |
해당 표준: IEC 61439-5 (저압 배전반 및 제어반 조립품의 인클로저 기계적 강도) 1. 40N 무게추 15개, 부드러운 강철 와이어 훅 포함 |
| 준수 표준 |
|
| 시편 고정구 |
다양한 유형의 시험 시편에 맞도록 다중 구멍 나사 장착 위치가 있는 대형 베이스플레이트를 채택했습니다. 4°에서 90°까지 회전 가능하며 기계적 위치 지정 기능이 있습니다.
(장착 베이스플레이트 개략도) |
| 전체 장비 치수 |
장비 길이: 3.3m, 폭: 2.15m, 높이: 3.1m
|
본 시스템은 모듈식 설계 철학을 채택하고 표준 요구사항에 따라 엄격하게 제조되었습니다. 표준화된 설계 및 부품을 가능한 한 많이 사용하여 최적화된 성능과 신뢰할 수 있는 기술 지원을 제공합니다. Mitsubishi PLC로 제어되는 전체 시스템은 높은 신뢰성과 지능적인 작동을 특징으로 합니다. 명확한 기능 논리, 컴팩트한 구조, 매력적인 외관 및 합리적인 레이아웃을 갖추고 있어 유지 보수 및 일상적인 관리가 용이합니다. 장비의 설계 및 제조는 고객의 일반 기술 사양을 충족합니다. 시스템은 다음과 같은 장치로 나뉩니다:
시편 지지 플랫폼:
하중 지지 플랫폼은 강화 지지 강철 프레임과 두꺼운 강철판으로 일체형으로 제작되었습니다. 시편 고정 메커니즘과 좌우 매니퓰레이터용 이동 어셈블리가 플랫폼 상단에 장착됩니다.
힘 가하기 메커니즘:
힘 가하기 시스템은 좌측 수평 매니퓰레이터, 우측 수평 매니퓰레이터, 수직 매니퓰레이터의 세 가지 매니퓰레이터 세트로 구성됩니다. 각 세트는 정밀 전기 실린더와 쌍을 이루는 서보 모터로 구성됩니다. 각 매니퓰레이터의 전단에는 고정밀 힘 센서가 장착됩니다. 압착 헤드는 각도 플로팅 유니버설 조인트를 채택하여 자동 자체 중심 기능을 통해 완전한 접촉과 안정적인 힘 가하기를 보장합니다.
전송 메커니즘:
이 섹션은 압착 시험 시편을 위한 힘 가하기 어셈블리와 일치하는 이동 메커니즘으로 구성됩니다. 각 자유도는 아래 그림에 표시됩니다:
제어 시스템:
이 장치는 주로 PLC 프로세서, 제어 회로 및 핵심 제어 구성 요소로 구성됩니다. 시스템의 모든 전기 제어 구성 요소는 환기 배출 장치가 장착된 하나의 캐비닛 내에 중앙 집중식으로 설치됩니다.
이 장치는 Mitsubishi PLC를 사용하여 지능형 제어를 수행합니다.
자체 개발 테스트 소프트웨어가 장착되어 있으며, 간단한 매개변수 설정을 통해 작동할 수 있습니다.
