| 브랜드 이름: | Sinuo |
| 모델 번호: | SN1013 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |
시험 샘플 제한:충전 커넥터
시험 목적:충전 연결 장치는 충전 총을 쉽게 삽입하고 제거할 수 있도록 설계되어야 하며, 정상 작동 중에도 총이 소켓에서 분리되는 것을 방지해야 한다.이 시험은 충전 총을 소켓에서 끌어내기 위해 필요한 최대 힘이 지정된 표준 한계에 부합하는지 확인합니다..
시험 원리:소켓의 최대 당기는 힘: 표준 지정 무게 (주량, 추가 무게,갈고리 및 클램핑 장착장치) 및 시험 플러그에 테스트 플러그 조립; 플러그가 소켓에서 분리되어야 합니다.
운영 환경:작동 온도: 5~35°C, 습도: 30%~90%RH
| 테스트 스테이션 | 단일 역 |
| 가이브 구성 | S136 강철으로 만들어집니다. 핀 가이즈는 최소 표준 차원으로 +0.01 / 0 mm의 관용, 중심 간격 허용 ±0.05 mm, 표면 거칠성 Ra 0.8 μm로 제조됩니다. 가이지는 선택용 액세서리입니다. |
| 테스트 항목 | 7.11.8: 충전 커넥터에 대한 기계적 부하 시험 / 조항 14.1.6 (IEC 62196) 7.15.1.1: 잠금장치 시험 / 제14항1.5 (IEC 62196) 7.17.1 d) e) f): 당기는 힘 시험 / 제14항1.5 (IEC 62196) |

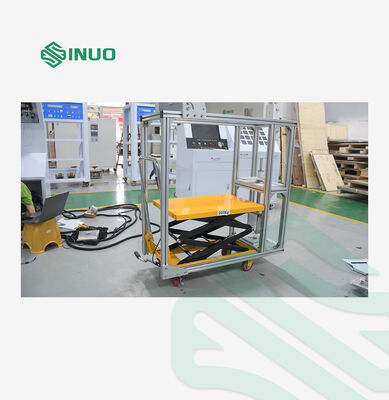

| 충전 연결 장치 기계적 부하 검사기의 주요 기술 매개 변수 | |
| 테스트 설정 다이어그램 | |
| 보유 기간 | 60초. 수압 실린더가 트레이를 움직여 무게를 들어 올립니다. 수동으로 제어되는 시간 |
| 테스트 사이클 | 4번, 수평축 주위의 90° 간격마다 한 번의 시험, 수동 조작. |
| 기계적 부하 무게 구성 |
165N: 148.5N 주중량 1개 + 16.5N 추가중량 1개 300N: 270N 주중량 1개 + 30N 부가중량 1개 440N: 396N 주중량 1개 + 44N 부가중량 1개 660N: 594N 주중량 1개 + 66N 부가중량 1개 750N: 675N 주중량 1개 + 75N 추가중량 1개 참고: 주요 무게의 무게는 갈고리 질량을 포함합니다. 목표 부하력은 서로 다른 무게를 쌓아 놓고 결합하여 달성됩니다. |
| 잠금 장치의 주요 기술 매개 변수 | |
| 테스트 설정 다이어그램 | |
| 테스트 유지 시간 | 60초. 무게는 수압 실린더가 작동하는 트레이로 들어올리고 내려갑니다. 시간은 수동으로 제어됩니다. |
| 시험 부하 선택 | 표 7 참조 |
| 시험 요구 사항 | 잠금장치는 시험 중에 잠금되지 않아야 한다. |
| 당기력 무게 구성 | AC 충전 총: 100N (90N + 10N) DC 충전 총: 140N (126N + 14N) |
