IEC 62196-1 충전 커넥터 온도 상승 및 접지 단자 단시간 내성 테스트 시스템

이 장비는 자체 프로그래밍된 소프트웨어를 채택하고 컴퓨터 제어를 통해 작동됩니다. 모든 표준 테스트 절차와 데이터 판단 로직은 시스템에 의해 자동으로 관리되므로 사용자 친화적인 작업이 가능합니다.
이 장치는 정격 전류 부하 시 충전 커넥터 및 전기 액세서리의 표면 가열 상태를 평가하고 전극의 온도 상승이 표준 사양을 충족하는지 확인하도록 설계되었습니다.

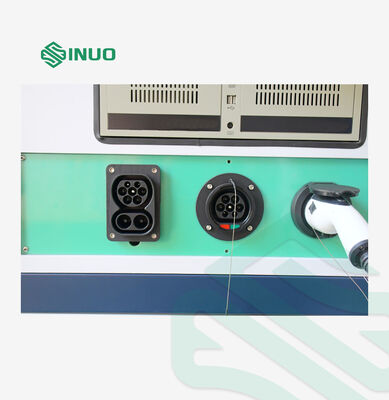

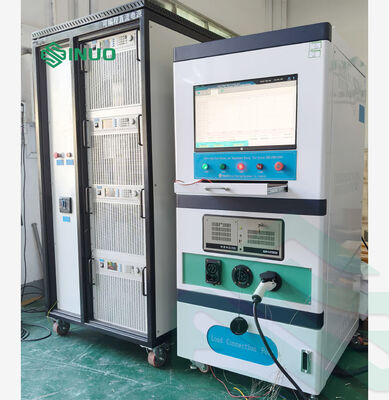

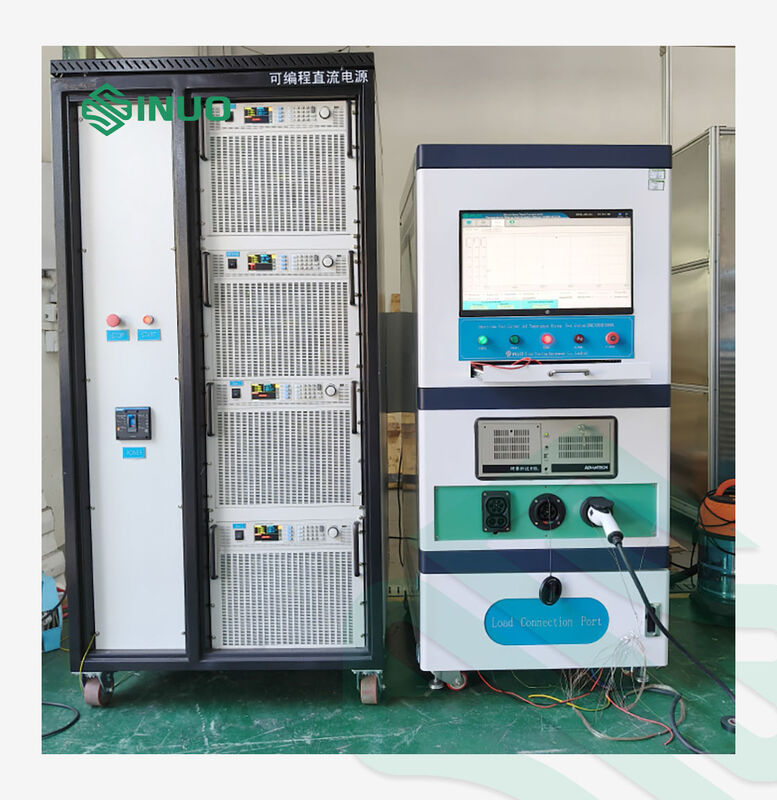

온도 상승 테스터는 주로 산업용 제어 시스템, DC 전원 공급 장치 2세트(고전력 장치 1개, 저전력 장치 1개), 다중 채널 온도 수집 장비 및 통합 캐비닛으로 구성됩니다.
다양한 기능의 모듈을 통합한 맞춤형 전용 시험장비로 열상승 평가가 필요한 모든 종류의 제품에 대한 온도상승 시험에 적용 가능합니다.

1. 0~100A 범위의 DC 전원 공급 장치가 제어 캐비닛 내부에 내장되어 있으며, 100~8000A의 외부 DC 전원 공급 장치가 장착되어 있습니다. 외부 전원 공급 장치는 제어 캐비닛과 통신하여 0~8000A의 지속적이고 안정적인 출력 전류를 제공할 수 있습니다. 이 장치는 전원과 전자 부하를 하나의 장치에 통합하므로 외부 부하가 필요하지 않습니다. 출력 전류와 온-오프 제어 시간은 모두 완전히 조정 가능합니다.


2.

   내장형 100A 모델
   제어 캐비닛에는 열전대 유형 K, E, R, B, N, T, J, S, WRE5-26 및 WRE3-25와 호환되는 내장형 24채널 통신 가능 온도 스캐너가 장착되어 있습니다. 1Hz의 샘플링 주파수로 4~20mA 전류 신호 입력을 지원합니다.

3.

   제어 시스템은 높은 안정성과 강력한 간섭 방지 성능을 갖춘 어드밴텍 산업용 컴퓨터를 채택했습니다. 온도 스캐너 및 DC 전원 공급 장치와의 통신을 실현하기 위한 다양한 내장 인터페이스가 함께 제공됩니다. 온도 신호와 전기 신호는 누화를 방지하기 위해 독립적으로 격리 및 수집됩니다.

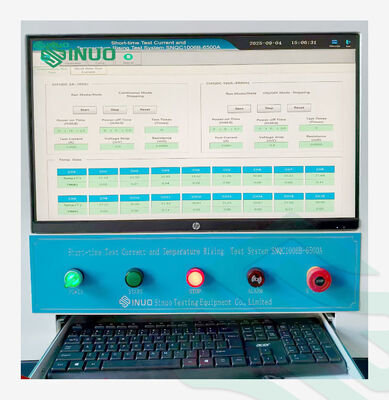

   제어 캐비닛에는 1,600만 개 이상의 색상, 1280×800 이상의 해상도, 최소 500cd/m²의 밝기를 갖춘 21.5인치 LED 컬러 터치 스크린이 장착되어 있습니다. 화면에는 실시간 온도 상승 곡선은 물론 실시간 출력 전압, 출력 전류 및 출력 전력도 표시될 수 있습니다.

4.

   8000A 고전류 DC 전원 공급 장치에는 최대 8000A 전류 전송 요구 사항을 충족할 수 있는 3m 길이의 확장 구리 케이블이 장착되어 있습니다.

5.

   제어 캐비닛과 고전류 DC 전원 공급 장치 모두 이동 및 운반이 용이하도록 바퀴 다리가 장착되어 있습니다.
   전체 치수: 너비 ≤ 1200mm, 깊이 ≤ 1400mm, 높이 ≤ 2000mm, 무게 < 1000kg.
