| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1005A |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |
이 테스터는 EV 충전 인터페이스, 산업용 플러그, 소켓 및 커플러와 같은 전기 부속품이 과도한 마모나 기타 해로운 결함 없이 정상 작동 중에 발생하는 기계적, 전기적, 열적 응력을 견딜 수 있는지 확인하여 신뢰성을 검증합니다.
• IEC62196-1:2025플러그, 소켓 콘센트, 차량 커넥터 및 차량 인렛 - 전기 자동차의 전도성 충전 - 1부: 일반 요구 사항제22조 및 23조
• UL 2251 섹션 44
전기 자동차 충전 커넥터, 산업용 플러그, 소켓 및 커플러.

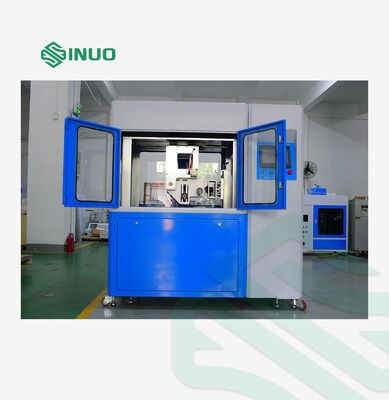

서보 모터 메커니즘으로 구동되는 이 장비는 테스트 샘플에 대해 반복적인 선형 삽입 및 제거 주기를 수행합니다. 이는 개폐 테스트를 위한 외부 전기 부하를 지원합니다. 전원 켜기/끄기 기간, 테스트 속도, 스트로크 및 각도를 포함한 매개변수는 모두 터치스크린을 통해 미리 설정할 수 있습니다.

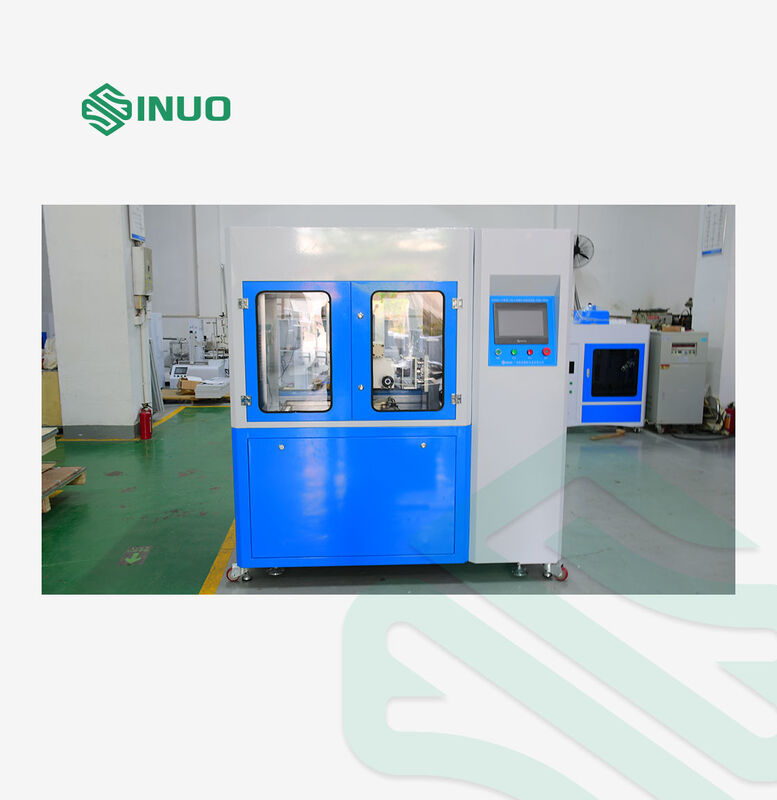

정밀 감속기 변속기를 갖춘 서보 모터로 구동되는 통합 기계 프레임을 채택합니다. 사용자 친화적인 조작과 강력한 디지털 디스플레이 기능, 지능형 PLC 제어 시스템을 갖춘 컬러 터치스크린을 갖추고 있습니다.

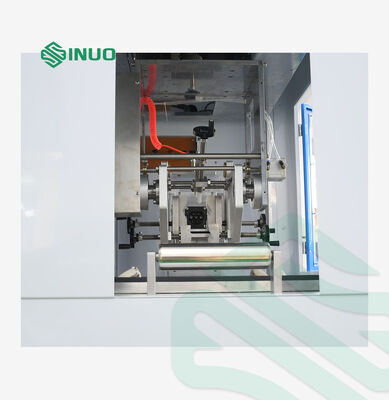

3축 조정 가능한 고정 장치가 함께 제공되어 충전 건 커넥터의 수명 테스트에 완벽하게 적합합니다.
| 주요 성능 사양 | |
| 테스트 항목 | a) 기계적 잠금 장치의 내구성 시험 b) 분석능력 c) 정상 작동(수명) |
| 테스트 샘플 범위 |
AC 및 DC 충전 건 |
| 역 | 단일 스테이션 |
| 전기 제어 모드 | 7인치 컬러 HMI 터치 스크린을 통해 작동되는 Mitsubishi PLC와의 지능형 통합 제어 |
| 작동 모드 | 수동 또는 프로그램 제어 작동 |
| 기능 | 충전 인터페이스의 정상 작동을 시뮬레이션할 수 있습니다. 기계식 잠금 장치의 삽입/철거 주기와 잠금 해제/잠금을 통합하거나 별도의 개별 테스트를 실행할 수 있습니다. 테스트 속도, 테스트 기간 및 주기 수는 완전히 프로그래밍 가능합니다. |
| 운전 모드 | 서보 모터는 삽입/제거 및 회전 흔들림 동작을 구동합니다. 보조 공기 실린더는 인터록 스위치 메커니즘의 개폐를 제어합니다. |
| 시편 고정 및 클램핑 방법 |
3축 X/Y/Z 조정 가능 구조를 갖춘 기계식 클램핑 고정구입니다. 클램핑 위치는 자유롭게 조정할 수 있으며 GB, US 및 EU 표준 AC 및 DC EV 충전 커넥터와 호환됩니다. |
| 자동 회전 기능 | 충전 건 클램핑 스테이션에 자동 회전 메커니즘이 내장되어 90° 회전을 지원합니다. 회전 후 유지 시간은 0~600초 범위에서 조정 가능합니다. |
| 테스트 주기 | 프로그래밍 가능 범위: 0 ~ 999,999 사이클. 미리 설정된 주기 목표에 도달하면 기계가 자동으로 중지됩니다. |
| 연결 및 중단 연락 기간 | 1~999.9초 범위에서 조정 가능합니다. 표준 요구 사항에 따라 전기 접점 유지 시간은 2초 이상 4초 이하여야 합니다. |
| 삽입 및 탈퇴 비율 | 프로그래밍 가능 범위: 분당 0~10사이클(3.75사이클/분 또는 7.5스트로크/분에 해당) |
| 테스트 스트로크 | 0~150mm 범위에서 조정 가능(테스트 플러그와 콘센트 사이의 간격은 필요에 따라 ≥50mm여야 함) |
| 테스트 속도 | 0~850mm/s, 터치스크린을 통해 직접 구성 가능 |
| 힘 값 표시 | 실시간으로 힘을 모니터링할 수 있는 100kg 범위의 힘 센서가 장착되어 있습니다. 힘-시간 곡선을 생성하고 최대 삽입력, 최대 철수력 및 실시간 힘 값을 표시할 수 있습니다. 힘 측정 범위: 0 ~ 1000 N
표시 오류: ≤±0.5% FS
분해능: ≤0.1N
|
| 잠금장치 | 정상적인 작동 조건을 시뮬레이션하기 위한 기계적 잠금 메커니즘에 대한 자동 누름 기능이 특징입니다. |
| 용액 탱크 | IEC 62196-1:2022에 정의된 시뮬레이션 솔루션을 별도로 보관할 수 있는 3개의 독립적인 테스트 액체 탱크가 제공됩니다. 표 10: 산성비 시뮬레이션 솔루션 표 11: 바닷물 시뮬레이션 솔루션 표 13: 탁수 시뮬레이션 솔루션 |
| 액체 침지 매개변수 | 프로그래밍 가능한 매개변수: 침지 주기, 침지 지속 시간, 공기 건조 시간, 삽입/탈거 주기 및 총 테스트 주기. |
| 짐 | 외부 부하 연결 지원 |
| 감지 기능 | 외부 부하가 연결되면 기계는 개방 회로 경보를 발생시키고 현재 테스트 주기 횟수를 기록합니다. |
| 안전 보호 | 접지 보호, 단락 보호 및 과부하 보호 |
| 운영 환경 | |
| 전원공급장치 | AC 220V±10%, 50~60Hz, 2kW |
| 작동 온도 | 0~40°C |
| 습도 범위 | 30%~90% |
| 전체 치수 | 대략. W1000×D750×H1200mm |
| 무게 | 대략. 150kg |
