| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1008B |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

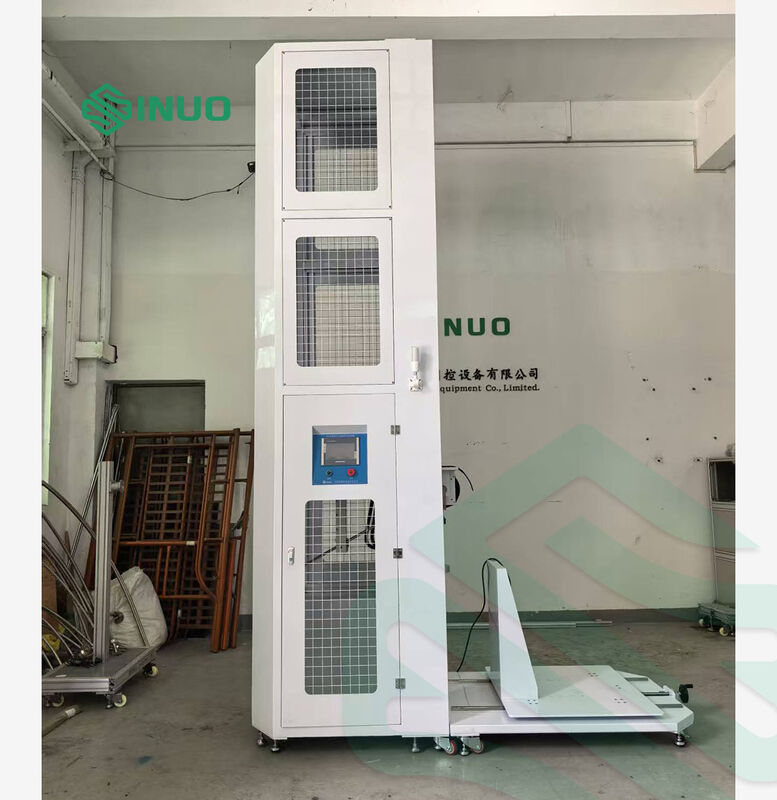

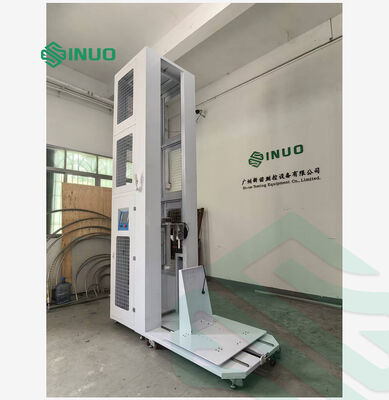

이 충전 파일 진자 충격 테스트 장치는 전기 자동차 충전 파일 및 배전 캐비닛에 대한 기계적 강도 테스트를 수행하기 위해 특별히 개발되었습니다. 진자 충격과 수직 낙하 망치 충격의 두 가지 표준 충격 테스트 모드를 지원합니다. 중력 위치 에너지를 운동 에너지로 변환함으로써 장비 하우징에 대한 외부 기계적 충돌 영향을 정확하게 시뮬레이션합니다. 직관적인 터치 작동 인터페이스와 신뢰할 수 있는 2차 충격 방지 제동 기능을 갖춘 이 장비는 안정적이고 반복 가능한 테스트 결과를 제공하여 EV 충전 파일의 구조적 내구성을 검증합니다.
1.IEC 61851-1:2017 전기 자동차 전도성 충전 시스템 – 파트 1: 일반 요구 사항, 조항 12.11
2.IEC 60068-2-75:2014 환경 테스트 – 파트 2-75: 테스트 – 테스트 Eh: 해머 테스트
3.IEC 62262:2021 외부 기계적 충격으로부터 전기 장비용 인클로저가 제공하는 보호 등급(IK 코드)
4.IEC 62477-1:2022 전력 전자 변환기 시스템 및 장비에 대한 안전 요구사항 - 1부: 일반, 조항 5.2.2.4.3
5.IEC 62439-7:2022 산업용 통신 네트워크 – 고가용성 자동화 네트워크 – 파트 7: 링 이중화 프로토콜, 조항 10.2.701.2
본 장비는 EV 충전 파일 및 전기차 충전 시스템용 배전 캐비닛의 기계적 강도 테스트를 수행하도록 설계되었습니다.

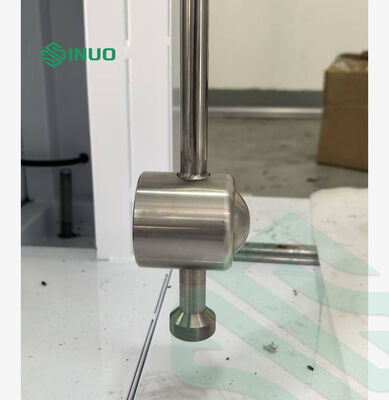

테스트 Eha(진자 충격): 충격 중량은 1미터 진자 팔을 따라 설정된 높이에서 자유롭게 방출됩니다. 가장 낮은 수직 지점에서 수평으로 시편에 충격을 가합니다. 중력 위치 에너지는 운동 에너지로 변환되어 샘플에 대한 충격 테스트를 완료합니다.

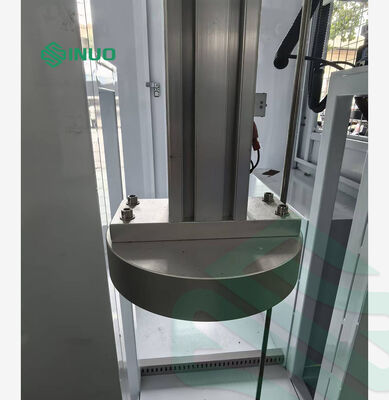

테스트 Ehc(수직 드롭 해머 충격): 충격 중량이 지정된 높이의 정지 상태에서 가이드 튜브를 따라 테스트 피스의 수평 표면으로 수직으로 떨어집니다. 중력 위치 에너지를 운동 에너지로 변환하면 시편의 충격 테스트가 실현됩니다.
다음과 같이 구조 다이어그램:
| 제어 및 운영 | 터치스크린 조작으로 PLC 제어를 채택합니다. 리프트 및 릴리스 제어 장치는 터치 패널에 완전히 통합되어 있으며 원격 작동을 위해 적외선 원격 제어가 지원됩니다. |
| 시험편 범위 |
1. 벽걸이형 및 받침대 장착형 AC EV 충전 파일 2.캐비닛형 DC EV 충전파일 참고: 표본 플랫폼에 설치된 충전 파일은 W×D×H = 1m×1m×2.0m를 초과해서는 안 됩니다. 바닥에 세워진 충전 파일의 높이는 2.5m를 초과해서는 안 됩니다.
|
| 테스트 항목 |
1.진자해머 충격시험(측면충격) 2.낙하해머 충격시험(상면충격) |
| 운전 시스템 | 리프팅 동작은 모터 + 감속기에 의해 구동됩니다. 충격 무게 방출은 전자석을 통해 실현됩니다. |
| 전송 시스템 | 정밀 볼 스크류 + 리니어 가이드 레일 |
| 진자 해머 구조의 주요 기술 매개 변수 | |
| 2차 충격 방지 기능 | 갖추게 하는. 표본에 대한 2차 충격을 방지하기 위해 반동 진자 암을 자동으로 잠급니다. |
| 진자 암 리프팅 모드 | 모터 구동; 터치스크린을 통해 입력된 목표 높이 값. |
| 진자 망치 해제 모드 | 원터치 트리거를 사용한 전자기 릴리스. |
| 진자 망치 충격 에너지 |
5J, 20J 충격 에너지(IK08 및 IK10 등급 준수)
|
| 진자 충격 요소의 등가 질량 | 1.7kg, 5kg ±1%; 진자 팔과 결합하여 지정된 등가 질량에 도달합니다. |
| 진자 팔 | 길이 1000mm, 외경 15.9mm의 강철 튜브(5J 및 20J 충격 에너지용) |
| 시편 충격 높이 위치 | 전기 수직 조정, 이동 범위 300~2000mm, 터치스크린을 통해 제어 |
| 낙하 높이 |
눈금 표시가 있는 0~500mm, 충격 각도 조절 가능
|
| 드롭 해머의 주요 구조 매개변수 | |
| 드롭 해머 리프팅 모드 | 모터 구동, 터치스크린을 통한 높이 값 입력 |
| 드롭 해머 릴리스 모드 | 전자기 릴리스, 원키 릴리스 |
| 드롭 해머 충격 에너지 |
5J, 20J(IK08, IK10 보호 등급의 경우)
|
| 드롭 해머 충격 요소의 등가 질량 | 1.7kg, 5kg(공차 ±1%); 드롭 해머의 등가 질량은 자체 무게와 같습니다. |
| 가이드 튜브 | 5J 및 20J 드롭 해머용 가이드 튜브 각각 1개 |
| 베이스 플레이트 | 두꺼운 내하중 강철 베이스 플레이트 |
| 시편의 수직 충격 높이 | 전기 수직 조정, 이동 범위 300~2000mm, 터치스크린 제어 |
| 시편의 수평 충격 위치 | 낙하 해머 메커니즘의 확장 위치는 시편 상단 표면의 다른 지점을 타격하도록 조정 가능합니다. |
| 드롭 해머 낙하 높이 |
0~500mm, 터치스크린에 표시됩니다. 초기 접촉 후 터치스크린 버튼을 통해 목표 높이 설정
|
| 시편 플랫폼의 주요 구조 매개변수 | |
| 차원 | 1.0m×1.2m, 최대 1m×1m의 표본과 호환 가능 |
| 베이스 플레이트 | 두께 10mm, 시편 레이아웃에 따라 배열된 나사형 장착 구멍 포함 |
| 직립 기둥 | 백보드 스타일의 시편 설치를 위한 장착 기둥 |
| 빠른 연결 및 연결 해제 메커니즘 | 충격 프레임에 연결하거나 분리할 수 있습니다. 작은 표본의 경우 연결을 유지하고, 대형 DC 충전 파일의 경우 분리합니다. |
| 기능 |
모터 과부하 보호 비상 정지 보호 3색 표시등: 노란색은 대기, 녹색은 실행 중, 빨간색은 알람입니다. 실시간 상태 표시, 누출 방지 |
| 모빌리티 모드 | 충격 프레임과 표본 플랫폼 모두 이동을 위한 지지대와 바퀴가 장착되어 있으며 지면에 고정할 수 있도록 잠글 수 있습니다. |
• 듀얼 테스트 모드 통합
진자 측면 충격과 수직 낙하 해머 상단 충격을 하나의 기계에 결합하여 실제 충돌과 충전 파일에 떨어지는 물체 충돌을 시뮬레이션합니다. 두 개의 별도 장치를 구입할 필요가 없으므로 공간과 조달 비용이 절약됩니다.
• 표준 준수 충격 에너지
IK08 및 IK10 등급과 일치하는 5J 및 20J 충격 에너지를 지원하며 IEC 테스트 표준을 완전히 충족합니다. 테스트 데이터는 제품 인증에 직접 사용될 수 있습니다.
• 2차 충격 방지 기능
한 번의 충격 후에 자동으로 반동 진자를 잠가서 샘플에 대한 반복적인 타격을 방지하고 정확하고 반복 가능한 테스트 결과를 보장합니다.
• 원격 조작이 가능한 지능형 PLC 터치 제어
충격 높이 및 브레이크 지연과 같은 모든 매개변수는 터치스크린에서 설정됩니다. 적외선 원격 제어를 통해 현장 밖에서도 더욱 안전하게 작업할 수 있습니다. 또한 비상 정지, 모터 과부하 및 누출 보호 기능도 갖추고 있습니다.
• 조정 가능한 넓은 테스트 범위
충격 높이는 300mm에서 2000mm까지 전기적으로 조정될 수 있습니다. 1.0m × 1.2m 샘플 플랫폼은 대부분의 벽 장착형 및 바닥형 AC/DC 충전 파일에 적합합니다.
• 유연하고 안정적인 구조
잠글 수 있는 바퀴와 지지대가 장착되어 있어 전체 장치를 다른 워크스테이션으로 이동하고 테스트 중에 단단히 고정할 수 있습니다. 이 플랫폼은 대형 충전 캐비닛의 빠른 분해를 지원합니다.
• 완벽한 표준 액세서리
5J 및 20J 테스트를 위한 표준 진자 암, 다중 해머 헤드 및 슬리브가 함께 제공되며 배송 후 바로 사용할 수 있습니다.
