1000kgf 전자기 진동 테스트 기계 1-3000Hz IEC MIL GB 테스트용 300kg 유료 부하

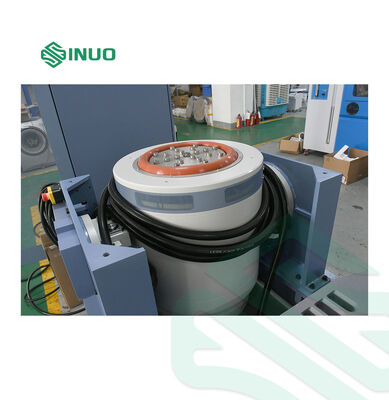

A11S24 전자기 흥분 발전기 매개 변수

최대 시누소이드 흥분 힘

1000kg.f 피크

최대 무작위 흥분 힘

1000kg.f r.ms

최대 충격 흥분 힘

2000kg.f 피크

주파수 범위

1~3000 Hz

최대 이동량

51mm p-p

최대 속도

2m/s

최대 가속

100G ((980m/s)²)

첫 번째 순위 공명 주파수

3200 Hz±5%

실적 부하

300kg

진동 격리 주파수

2.5 Hz

이동 코일 지름

F240mm

이동 코일 무게

10kg

테이블에 나사

16×M10

플럭스 누출

<10가우스

허용되는 특이한 모멘트

300N·m

장비 크기

845mmx790mmx840mm (확장 테이블 없이)

장비 무게

약 1100kg (평면 슬리프 테이블 없이)

LA12K 디지털 스위칭 전력 증폭기

출력 전력

12KVA

출력 전압

100V

출력 전류

100A

증폭기 효율성

≥90%

전환 주파수

116KHz

시그널 소음 비율 (SNR)

≥ 65dB

소음 수준

≤ 70dB

증폭기 크기

880mmx590mmx1720mm

세르보 보호 시스템

기능

온도, 바람 압력, 과도한 이동, 과도한 전압, 과도한 전류, 입력 전압 이하, 외부 결함, 제어 전원 공급, 논리 결함, 입력 단계 손실

디지털 진동 제어기 VCS-2

하드웨어 구성

2개의 동시에 입력 채널, 1개의 출력 채널

시네스, 무작위, 클래식 쇼크

제어 컴퓨터

원본 컴퓨터, 17인치 LCD 모니터, 키보드 및 광학 마우스

소프트웨어

이중 언어 (중국어 / 영어) 운영 인터페이스를 통해 시간 영역 및 주파수 영역 분석, 신호 소스 제어, 시노스 스웨이프 분석 등을 지원합니다.자동으로 WORD 테스트 보고서를 생성할 수 있습니다, 신호/데이터 표시, 저장, 테스트 매개 변수 구성 및 데이터 분석 기능을 갖추고 있습니다.

가속 센서 LTE C04A07

주파수 범위: 1-8000Hz

감수성: 30%/g

온도 범위: -40~160°C

VT80 수직 확장 테이블

소재

알루미늄/마그네슘 합금, 표면 단단한 애노이드

테이블 크기

800mm × 800mm

고정된 구멍

M8 스테인레스 스틸 나사 장갑, 내구성 있고 착용 저항성

사용 빈도

시노:1000 Hz; 무작위: 1500 Hz

무게

약 67.5kg

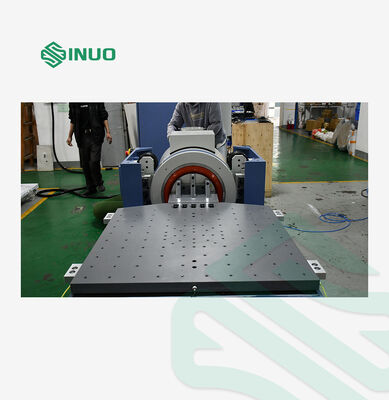

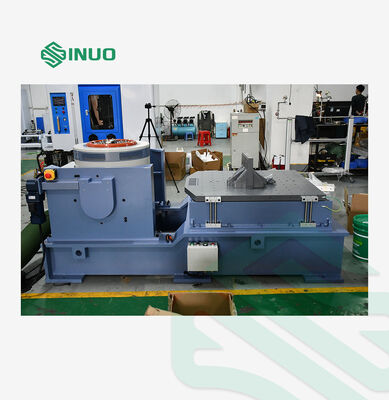

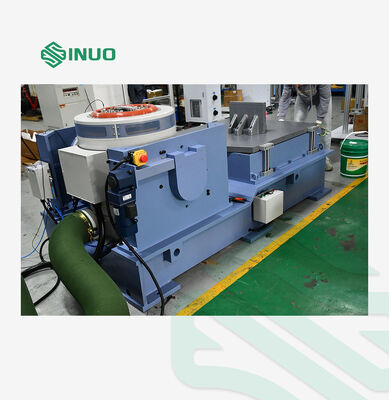

HG80 수평 오일 필름 슬라이드 테이블

소재

알루미늄/마그네슘 합금, 표면 단단한 애노이드

테이블 크기

800mm × 800mm

고정된 구멍

M8 스테인레스 스틸 나사 장갑, 내구성 있고 착용 저항성

사용 빈도

시노: 2000 Hz; 무작위: 2000 Hz

무게

약 105kg

B402 냉각 팬 (음소장기와 함께)

팬 전력

4KW

팬 흐름 속도

400.8m3/분

팬 압력

00.049kgf/cm2

전기 요구 사항

전원 공급

AC 3단계 380V/50Hz, 25KVA

압축 공기

0.6Mpa

토지 저항

≤4Ω
