| 브랜드 이름: | Sinuo |
| 모델 번호: | SN2117M |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 20 세트 |
이 테스트 장비는 모터 제어 스위치 및 관련 부품의 전기적 수명과 개폐 용량을 평가하는 데 사용됩니다. PLC 제어 및 손쉬운 작동을 위한 7인치 터치스크린을 사용하여 부속품의 접촉 고착, 과도한 마모 및 전기적 피로 손상을 테스트하기 위해 모터 저항성 유도 부하를 시뮬레이션합니다.
이 장비는 전환 가능한 250V/127V 출력과 최대 9,999,999회의 사전 설정 가능한 사이클 카운트를 통해 최대 180A의 임펄스 전류와 최대 30A의 정격 전류를 지원합니다.
단일 스테이션 설계로 제작된 이 제품은 정격 전압이 250V 이하, 정격 전류가 30A 이하인 저항성, 유도성 및 고정 회전자 모터 부하 제어 스위치에 적합합니다.
자동 부하 전환 및 고정밀 측정을 통해 스위치 성능을 검증하는 품질 관리 실험실 및 제조 환경에 이상적입니다.
• IEC 61058-1:2016, 17항
• IEC 60669-1:2020
| 테스트 스테이션 | 단일 스테이션 |
|---|---|
| 전기적 제어 방식 | 7인치 컬러 터치스크린 작동을 통한 PLC 제어 |
| 임펄스 전압 | 범위: 0~250V, 정확도: 0.5% ± 2d |
| 임펄스 전류 | 1~180A, 분해능: 0.1A |
| 정격전류 | 1~30A, 분해능: 0.1A |
| 출력 전압 | 250V와 127V 사이에서 전환 가능 |
| 사이클 수 | 0~9,999,999회, 사전 설정 가능 |
|
샘플 및 제한 사항 |
7.1.2.2항에 따라 분류된 저항 부하 및 모터 부하용 제어 스위치, 7.1.2.9항에 따라 분류된 역률 ≥ 0.6인 고정 회전자 모터 특수 부하 회로용 제어 스위치, 7.1.2.8항에 따라 분류된 유도 부하 회로용 제어 스위치에 적용 가능합니다. 시험 샘플의 정격 전압은 250V를 초과해서는 안 되며, 정격 전류는 30A를 초과해서는 안 됩니다. |
|---|---|
|
테스트 목적 |
모터 제어 스위치의 투입/차단 용량 및 정상 작동 수명을 테스트하는 데 사용됩니다. 그 목적은 액세서리가 정상적인 사용 중에 전류 서지 충격과 전기적 피로 손상을 견딜 수 있는지 확인하고 접점 고착, 장기간 연결 끊김, 과도한 마모 및 기타 유해한 결과를 확인하는 것입니다. 핵심은 저항 + 인덕턴스를 사용하여 모터의 저항-유도 부하를 시뮬레이션하여 스위치, 접촉기, 보호기, 모터 컨트롤러 등에 대한 전기적 수명, 개폐 용량 및 내구성 테스트를 수행하는 것입니다. |
|
테스트 원리 |
모터 제어 스위치의 투입/차단 용량 및 정상 작동 수명을 테스트하는 데 사용됩니다. 그 목적은 액세서리가 정상적인 사용 중에 전류 서지 충격과 전기적 피로 손상을 견딜 수 있는지 확인하고 접점 고착, 장기간 연결 끊김, 과도한 마모 및 기타 유해한 결과를 확인하는 것입니다. 핵심은 저항 + 인덕턴스를 사용하여 모터의 저항-유도 부하를 시뮬레이션하여 스위치, 접촉기, 보호기, 모터 컨트롤러 등에 대한 전기적 수명, 개폐 용량 및 내구성 테스트를 수행하는 것입니다. |

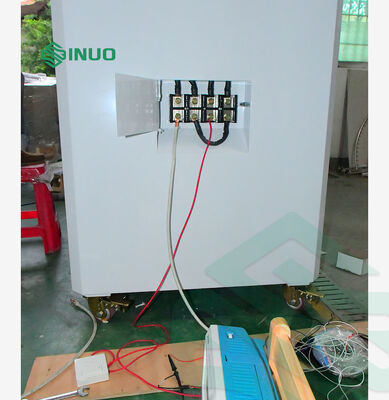

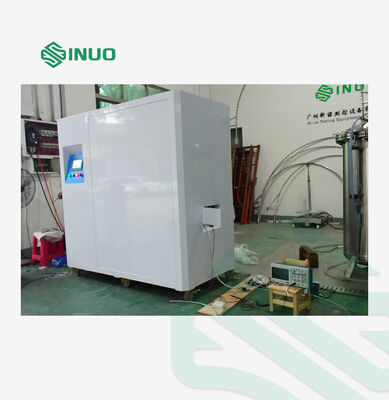

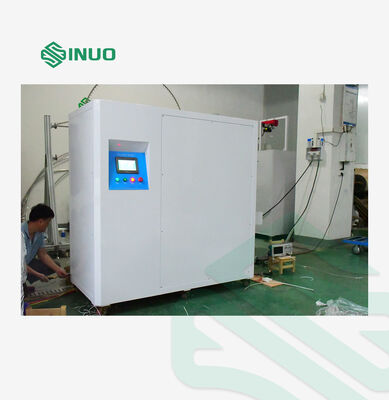

| 장비 구조 및 특징 | 이 장비는 PLC + 터치 스크린 제어를 채택합니다. 전류와 전압은 터치스크린을 통해 설정할 수 있으며, 수동 부하 조정 없이 저항성 부하와 유도성 부하 사이를 자동으로 전환할 수 있어 작동이 더욱 간편해집니다. 장비 크기: 약. 1800 × 900×1900mm(W×D×H) 장비 무게: 약. 700kg |
|
운영 환경 |
전원 공급 장치: AC 220V ±5% / 50Hz, 50kVA 설치 조건: • 대기압: 80~106kPa • 주변 온도: 5~40°C • 상대 습도: 20~80% RH • 심한 흔들림이나 진동이 없습니다. • 전자기 간섭 없음 • 먼지, 폭발성 가스, 부식성 가스가 없음 • 좋은 방열 조건 |
(테스트 회로 회로도)
