| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1013A |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

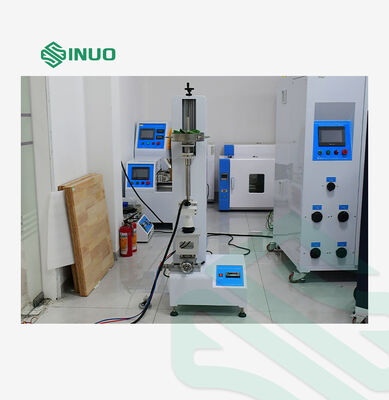

IEC 62196-3:2026 조항 16.16에 따라 설계된 이 인발력 테스터는 EV 충전 인터페이스의 삽입력을 검증하기 위해 특별히 적용되었습니다. 충전 건과 차량 흡입구 사이의 최대 플러그인 힘이 표준 요구 사항을 준수하는지 확인합니다. 충전 건을 수직으로 고정하고 표준 메인 웨이트를 그 위에 얹은 다음 0.8kg 중량을 5cm 높이에서 자유 낙하시켜 메인 웨이트에 충격을 가하고, 충전 건은 충격 후 지정된 접촉 위치까지 흡입구에 완전히 삽입되어야 합니다.
| 테스트 스테이션 | 단일 스테이션 |
| 제어방식 | 수동, 계기는 힘 데이터를 실시간으로 표시합니다. |
| 리프팅 방식 | 수동 |
| 추가 체중 감량 방법 | 수동 |

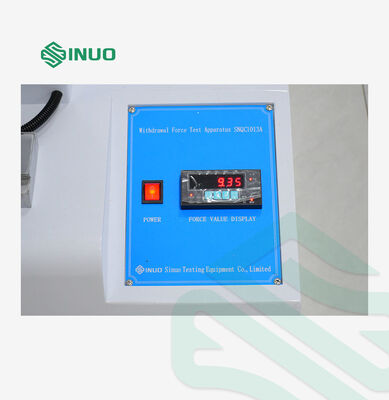

| 힘값 모니터링 | 맥압 센서 + 기기 디스플레이 |
|
무게 구성 |

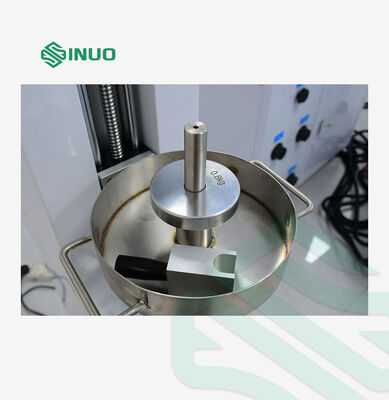

AC 충전 총의 주요 무게: 9.2kg DC 충전 총의 주요 무게: 13.2kg 추가 중량: 0.8kg 참고: 주 중량의 중량에는 클램프, 가이드 로드, 강철 볼 대야 및 충전 건 샘플의 중량이 포함됩니다. 샘플을 제외한 주추의 무게는 약 4kg 입니다. 또한 전체 주 중량의 중량이 AC 또는 DC 건의 삽입력 요구 사항을 충족하도록 중량을 미세 조정하기 위해 10kg 강철 볼이 구성됩니다. |
| 추가 중량 낙하 높이 | 5cm |
| 초기 위치 삽입 | 정밀 슬라이드 및 긴 선형 가이드 베어링 위치 지정. |

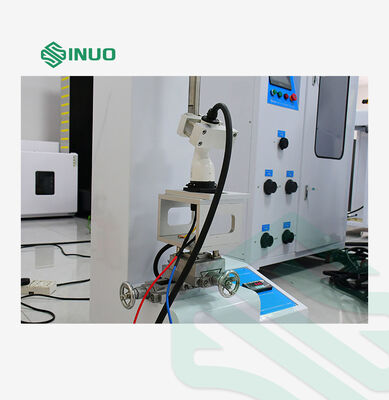

| 충전 총 고정 장치 | 클램핑 핸들, 조정 가능한 방향으로 총 머리가 수직으로 아래쪽을 향하도록 합니다. |
0.8kg의 무게가 5cm에서 자유낙하하는 것은 IEC 62196-3:2026 조항 16.16의 EV 충전 인렛 삽입 충격 검사에 정의되어 있으며, SNQC1013A는 이 표준 테스트를 구현하기 위한 전용 테스터입니다. 낙하 중량은 사용자가 충전 건을 연결할 때 관성 충격을 시뮬레이션하여 충격 후 충전 건이 완전 접촉 위치에 고정될 수 있는지 여부를 확인합니다. 이 표준화된 낙하 테스트를 생략하면 충전 중 플러그인 저항 불균일, 접촉 불량 및 열 위험이 발생하여 인증 실패 및 판매 후 안전 문제가 발생하므로 SNQC1013A는 충전 인렛 삽입 특성을 검증하는 데 없어서는 안될 품질 관리 장비입니다.
