700kgf 힘 및 600mm 테이블을 갖춘 사인 및 무작위 진동 테스트 시스템

진동 테스트 도중 고객 들 은 일반적으로 어떤 응용 과제 를 직면 합니까?

진동 테스트의 핵심 과제는 제품들이 운송, 비행 또는 실제 작동 중에 경험할 수 있는 복잡한 환경을 어떻게 현실적으로 시뮬레이션할 수 있는지입니다.무작위 진동GB, GJB, MIL, IEC 등을 포함한 국제 표준을 준수하는 동시에 충격 조건.

동시에 많은 고객들은 주파수 범위, 가속도 수준 및 유료량 요구 사항과 같은 특정 테스트 조건에 따라 적합한 장비를 선택하는 방법을 확신하지 못합니다.

이 솔루션은 A07S23 전기 역학 진동 쉐이커, LA07K 디지털 스위칭 전력 증폭기, VCSusb-2 컨트롤러의 핵심 조합을 기반으로 합니다.VT60 수직 확장 테이블과 HG60 수평 슬라이드 테이블과 함께그것은 700kgf 시너지 힘과 600 × 600mm 테이블을 제공하면서 필요한 1 ~ 4500 Hz 시노스 스웨이프, 무작위 진동 및 충격 테스트 요구 사항을 완전히 커버 할 수 있습니다.

모든 디자인은 GB, MIL 및 IEC와 같은 주요 국제 표준을 준수하며 효율적인 냉각, 여러 안전 보호 기능 및 자동 보고서 생성 기능을 갖추고 있습니다..

진동 시스템 의 핵심 설계 는 무엇 입니까?

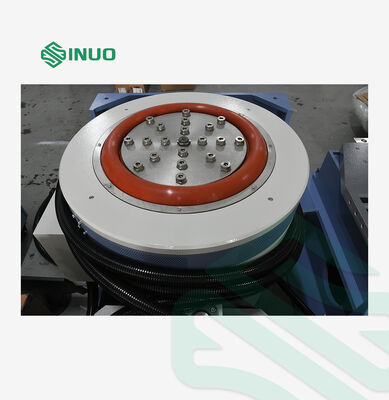

핵심은 전자기 흔들기의 구조적 설계와 움직이는 부품에 있습니다.

우리가 제공하는 A07S23 전기 역학 쉐이커는 다음과 같은 핵심 사양을 갖추고 있습니다:

• 힘 등급
  • 시노 힘: 700kgf
  • 무작위 힘: 600kgf
  • 충격 힘: 1200 kgf

• 큰 이동 용량
  • 최대 이동량: 51 mm p-p
  • 대폭 테스트에 적합합니다.

• 고주파 반응
  • 주파수 범위: 1~4500 Hz

• 움직이는 코일 디자인
  • 지름: 230mm
  • 무게: 7kg
  • 가벼운 구조는 우수한 고주파 성능을 보장합니다.
  • 금속, 금속, 금속, 금속, 금속
  • 광전기 부하 지원 시스템 및 듀얼 베어링 축적 안내 장치
  • 효과적으로 가로 진동을 줄이고 내구성을 향상시킵니다.

• 허용되는 특이한 모멘트
  • 300 N·m
  • 에센트릭 로드 설치에 적합합니다.

• 자기 누출
  • < 10 가우스
  • 높은 안전성

쉐이커 그 자체 외에도 완전한 테스트 솔루션에 필요한 지원 시스템은 무엇입니까?

완전한 진동 테스트 시스템은 적어도 다음 구성 요소를 필요로 합니다.

1LA07K 디지털 스위치 전력 증폭기

• 출력 전력: 7KVA
• 효율성: ≥90%
• IGBT 기술을 기반으로
• CE 규격
• 신호/음소 비율: ≥65 dB
• 소음 수준: ≤70 dB

2. B402S 냉각풍기 (음소장기와 함께)

• 전력: 4KW
• 공기 흐름: 40.8m3/min

쉐이커 바디는 다음과 같습니다.

• 꿀집 공기 흐름 채널
• 2층 쪼개진 공기 유통관

이것은 냉각 효율을 크게 향상시킵니다.

3두 개의 확장 플랫폼을 제공

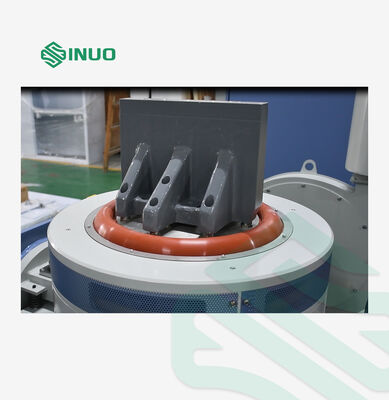

VT60 수직 확장 테이블

• 크기: 600 × 600 mm
• 재료: 마그네슘-알루미늄 합금
• 단단한 안오디제 표면
• M8 스테인리스 스틸로 힌트된 삽입장
• 사용 가능한 주파수 최대 2000 Hz
• 무게: 약 45kg

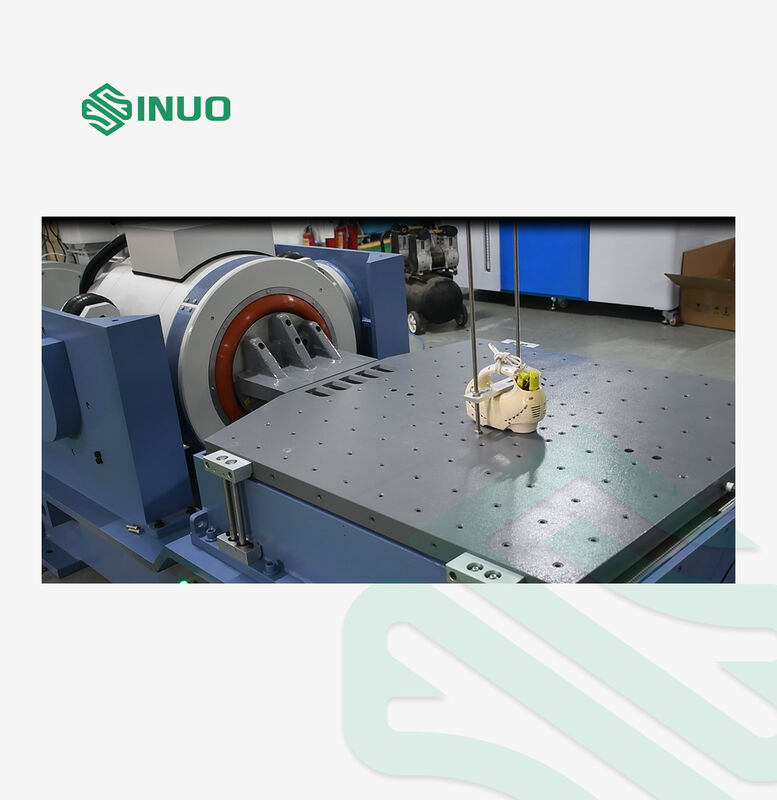

HG60 수평 슬라이드 테이블

• 크기: 600 × 600 mm
• 천연 초석 기반과 독립적인 석유 공급 시스템으로 장착
• 높은 굴림 모멘트 저항을 제공합니다
• 또한 2000 Hz까지 작동을 지원

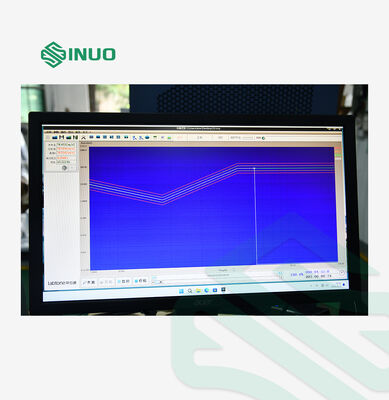

4VCSusb-2 디지털 진동 컨트롤러 + 서보 보호 시스템

컨트롤러 특징

• 2개의 입력 채널 / 1개의 출력 채널
• 32비트 부동 소수점 DSP
• 24비트 ADC/DAC
• 동적 범위 > 90 dB
• 지원:
  • 시노 검사
  • 무작위 진동
  • 고전적인 충격 테스트
• 한 번의 클릭으로 중국어와 영어로 Word/PDF 보고서를 생성

서보 보호 기능

실시간 모니터링:

• 온도
• 공기 압력
• 과도한 이동
• 초전압
• 초전류
• 단계 손실

장비와 시험 표본의 안전성 확보

광전기 자동 센터링 시스템

로딩과 배하 과정에서 균형을 유지하기 위해 자동으로 움직이는 코일 위치를 조정합니다.

이 시스템 은 실제적 으로 어떤 성능 을 발휘 할 수 있습니까?
