| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1010 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |

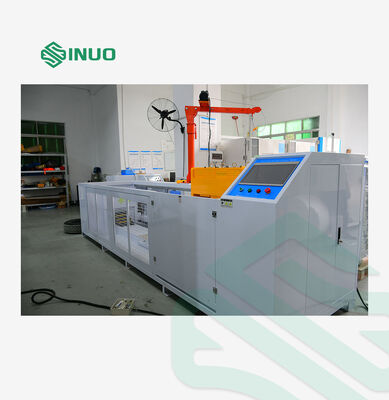

SNQC1010 차량 주행 테스트 장비는 차량 주행 시 전기 자동차 커넥터 및 플러그의 손상 저항을 평가하도록 전문적으로 설계되었습니다. 그것은 완전히 준수합니다IEC 62196-1:2022 33항그리고UL 2594:2016 조항 58테스트 요구 사항을 충족하여 EV 충전 액세서리 안전 인증 및 품질 검증을 위한 신뢰할 수 있고 반복 가능한 테스트 데이터를 제공합니다.
이 기계는 표준 P225/75R15 타이어, 조정 가능한 파쇄력, 정밀한 속도 제어 및 시뮬레이션된 콘크리트 바닥을 사용하여 실제 차량 타이어 롤링 조건을 시뮬레이션합니다. 시험기관, 인증기관(예: Intertek), EV 커넥터 제조업체, 자동차 부품 품질 검사 기관에서 널리 사용됩니다.
IEC 62196-1:2022 - 33항
UL 2594:2016 – 조항 58
테스트에서는 액세서리(최소 권장 케이블 크기로 배선됨)를 일반적인 휴식 위치의 콘크리트 바닥에 배치합니다. 강철 테두리에 장착된 기존 자동차 타이어(P225/75R15 또는 동급)는 지정된 압력으로 팽창되어 제어된 속도로 커넥터나 플러그 위로 굴러갑니다. 파쇄력은 각 샘플마다 다른 방향으로 적용됩니다. 테스트 중에 실질적인 움직임을 방지하기 위해 액세서리를 고정된 위치에 고정하거나 차단합니다. 돌출된 핀에는 힘이 가해지지 않습니다.
| 테스트 스테이션 | 단일 스테이션 |
| 전기적 제어 방식 | PLC 지능형 통합 제어, 7인치 컬러 인간-기계 터치 인터페이스 작동 |
| 작동 모드 | 프로그램 제어 작동 또는 수동 전환 가능 |
| 드라이브 오버 전원 시스템 | 모터 플러스 웜기어 가속 및 감속 |
| 드라이브 오버 스트로크 | 0~2.0m |
|
짐 운반 |
A. 파쇄력 (5000±250) N B. 파쇄력 (11000±550) N C. 파쇄력 4893 N (1100 lbf) |
| 과속운전 | (8±2)km/h, 모터로 속도 조절 가능 |
|
드라이브 오버 방식 |
롤링 타이어의 전진 및 후진 왕복 운동을 시뮬레이션하기 위해 선형 모터 모듈로 구동됩니다. 이는 실제로 자동차가 전진하거나 후진할 때 장입 파일의 장입 노즐 헤드가 우발적으로 짓눌려 발생하는 손상을 시뮬레이션합니다. |
| 롤링력 조정 | 추를 사용하여 힘 범위는 4890~11000N으로 조정 가능하며, 추는 캔틸레버 크레인에 의해 로드 및 언로드됩니다. |
|
타이어 위로 운전 |
1. P225/75 R15 타이어 1개와 일치하는 휠 허브 1개, 타이어 팽창 장치 세트(팽창 인터페이스 및 공기압 게이지) 장착 2. 11000N 하중 지지 타이어와 어울리는 휠 허브가 장착되어 있습니다. |
| 타이어 공기압 초과 운전 | (220±10)kPa 또는 (218±13)kPa |

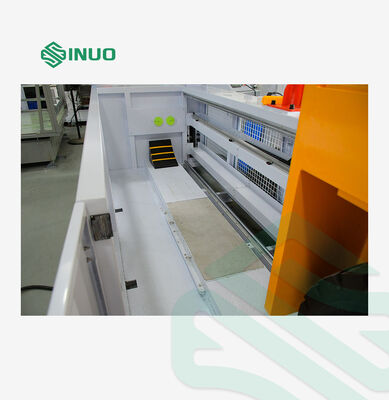

| 하중 지지 베이스 플레이트 | 시멘트/콘크리트 바닥이 있는 베이스 플레이트, 고정 클램프를 장착할 수 있습니다. |
| 타이밍 카운트 표시 | 터치스크린 디자인 매개변수는 표준 요구 사항 내에서 설정할 수 있습니다. |
| 감속방식 | 우리 회사는 경직된 충돌을 방지하기 위해 제동 메커니즘을 설계했습니다. |
|
사용환경 |
전원 공급 장치: 삼상 AC480V±10%/60Hz, 전력 15KW 전체 치수: 약 W4700*D1300*H3000mm; 무게: 약 2400kg |
주요 기능

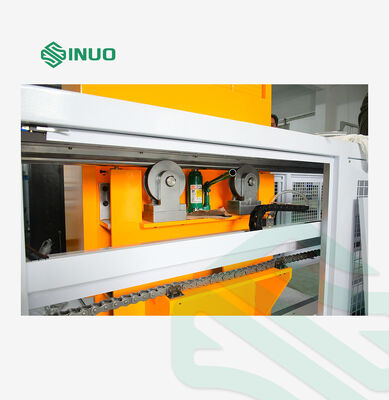

1. 보호 커버섀시에 운전자의 안전을 보장합니다. 바닥에는 충격 흡수 발 패드와 풀리가 포함되어 있어 설치와 분해가 쉽습니다. 견고한 슬라이드 레일이 롤러 세트를 안내합니다. 터빈 감속기가 장착된 고출력 모터가 스핀들 회전을 구동하여 정확한 분쇄 속도를 제공합니다. 고정 장치가 있는 시편 고정 슬라이딩 장치는 표준 요구 사항을 충족합니다.
2. 드라이브 오버 압력 조정상하 조절이 가능한 구조를 사용합니다. 총 테스트 중량에는 타이어, 슬라이딩 프레임 및 평형추가 포함됩니다.
3. 정방향 및 역방향 압연– 모터는 표본이 정지된 상태에서 타이어를 앞뒤로 구르도록 구동합니다. 이는 커넥터 위를 양방향으로 달리는 차량을 현실적으로 시뮬레이션합니다.

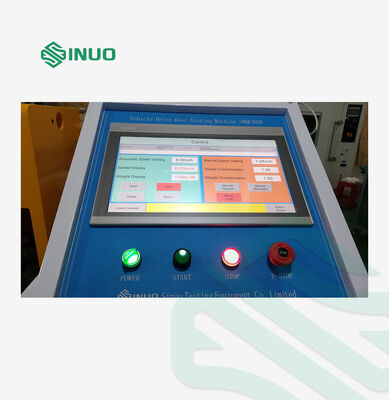

4. 독립 제어 시스템– 7인치 컬러 터치스크린 인터페이스를 갖춘 PLC 지능형 제어. 바닥에는 장착 구멍과 케이블 구멍이 있어 쉽게 고정하고 연결할 수 있습니다.
