| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1017A |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 10 세트 |
액체 냉각 시스템이 있는 충전 건 및 IPX7에 해당하는 IP 보호 등급을 가진 충전 건.
본 장비는 주로 액체 냉각 충전 건 및 IPX4보다 높은 IP 보호 등급을 가진 충전 건의 밀봉 성능을 검증하기 위한 내압 및 누설 시험을 수행하는 데 사용됩니다.
PLC 제어 시스템을 사용하여 고정밀 압력 센서가 샘플의 밀봉 부품에 연결된 가스 라인의 실시간 압력 데이터를 수집합니다. 시스템은 가압 → 압력 유지 → 압력 해제 사이클을 거칩니다. 유지 단계에서 센서가 감지한 압력 강하가 시험 기준을 충족하는지 확인하여 샘플 파이프라인의 밀봉 성능을 검증합니다.
PLC 제어 시스템을 사용하여 고정밀 압력 센서가 압력 밀봉 챔버에 연결된 가스 라인의 실시간 압력 데이터를 수집하여 IPX7 등급 압력 (150 kPa)을 시뮬레이션합니다. 시스템은 가압 → 압력 유지 → 압력 해제 사이클을 거칩니다. 유지 단계에서 센서가 감지한 압력 강하가 시험 기준을 충족하는지 확인하여 샘플 하우징의 보호 등급 및 밀봉 성능을 검증합니다 (하우징 내부가 외부 환경에 개방되도록 사용자 정의 보조 고정구 사용).
| 시험 스테이션 | 단일 스테이션 (듀얼 채널) |
|---|---|
| 전기 제어 모드 | 7인치 컬러 터치스크린 인터페이스를 갖춘 PLC 지능형 제어. 32비트 데이터 수집 및 기록, 바코드 스캐너, 압력-시간 곡선 표시, 시험 보고서 생성 및 인쇄 기능을 제공합니다. |
|
시험 압력 사양 |
정압 채널: 0-600 kPa, 해상도 비율: 0.001 kPa (0~4자리 소수점 구성 가능); 센서 내압: 전체 스케일의 3배. 차압 채널: 0-2000 Pa, 해상도 비율: 0.1 Pa (0~4자리 소수점 구성 가능); 센서 내압: 13.8 MPa. 장치는 외부 공기 압축기에 연결됩니다. 압력은 장비 패널의 압력 조절기를 통해 사전 조정되고 (시험 압력보다 높은 값으로), 내장된 비례 압력 밸브로 정밀하게 제어되어 제품에 대한 압력 입력을 조절하며, 매개변수는 터치스크린을 통해 구성 가능합니다. |
| 센서 정확도 | 0.055% |
| 사용 가능한 압력 단위 | kPa, kg/cm², PSI, mbar, bar, Torr, mmH₂O, mmHg |
| 사용 가능한 누설 단위 | Pa, Pa/s, mL/s, mL/min, L/min, Pa·m³/s |
|
시험 모드 |
1. 액체 냉각 튜브 정압 시험: 장비 피팅을 샘플 튜브 피팅에 연결합니다. 튜브를 가압하고 목표 압력에 도달하면 밸브를 닫고 압력을 유지합니다. 설정된 시간 동안 압력 강하를 모니터링합니다. 허용 한계를 초과하면 경보가 울리고, 리셋을 누르면 압력이 해제됩니다. 시험에 합격하면 압력이 자동으로 해제됩니다. 2. 하우징 IP 등급 시험: 샘플을 전용 상하 몰드에 배치합니다. 시작을 누르면 시험이 시작되고, 공압 실린더가 자동으로 하강하여 밀봉 챔버를 형성합니다. 몰드와 충전 건 샘플 사이의 틈에 정압을 가하고, 목표 압력에 도달하면 밸브를 닫고 압력을 유지합니다. 설정된 시간 동안 압력 강하를 모니터링합니다 (하우징에서 내부로 누설). 허용 한계를 초과하면 경보가 울리고, 리셋을 누르면 압력이 해제됩니다. 시험에 합격하면 압력이 자동으로 해제됩니다. |
| 시험 매체 | 건조 공기, 0.6-0.8 MPa의 압력을 가진 공기 압축기에서 공급. |
| 압력 제어 방법 | 비례 압력 밸브로 제어. |
| 압력 유지 시간 | 0-999.9초 (초 단위)로 조절 가능, 터치스크린에 표시. |
| 시험 과정 | 가압 → 압력 유지 → 압력 해제. 바코드 스캔 후 원터치 시험 시작; 시험 결과는 컴퓨터에 기록됩니다. |
| 작동 공기 압력 | 0.6-0.8 MPa |
| 샘플 고정구 |
프로파일별 몰드 1세트 포함, 대형 진공 챔버 (탈착 가능)에 배치됩니다. 진공 챔버는 다른 샘플을 수용할 수 있는 크기입니다. |
| 밀봉 커넥터 | 맞춤형 |
| 고누설 보조 고정구 | 1세트, 충전 건 하우징 내부가 외부 환경과 통신할 수 있도록 설계되었습니다. |
| 매개변수 채널 | 최대 64개 그룹 (1~64)의 시험 매개변수 저장 가능 |
| 시험 주기 설정 | 0~999초로 조절 가능. |
| 압력-시간 곡선 표시 |
터치스크린의 데이터 수집 소프트웨어를 통해 실시간 표시 |
|

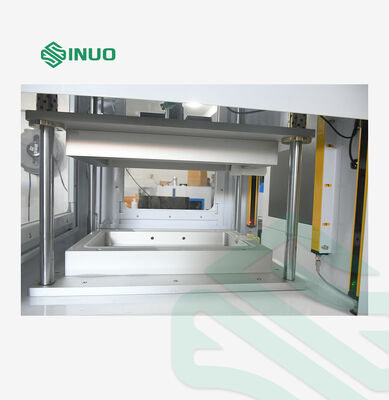

참고 이미지 |
|
| 시험 데이터 저장 | USB 인터페이스를 통해 내보내기 가능 |
