| 브랜드 이름: | Sinuo |
| 모델 번호: | SN558-HSKT50 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 달 당 5 세트 |
IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883 등 준수
본 장비는 전자 제품, 항공 우주, 해양, 자동차 부품, 운송 등 분야의 충격 저항 시험에 주로 적합합니다. 파형 발생기를 통해 하프 사인 충격 시험을 수행할 수 있습니다.

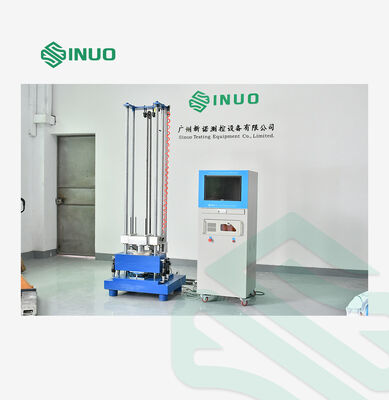

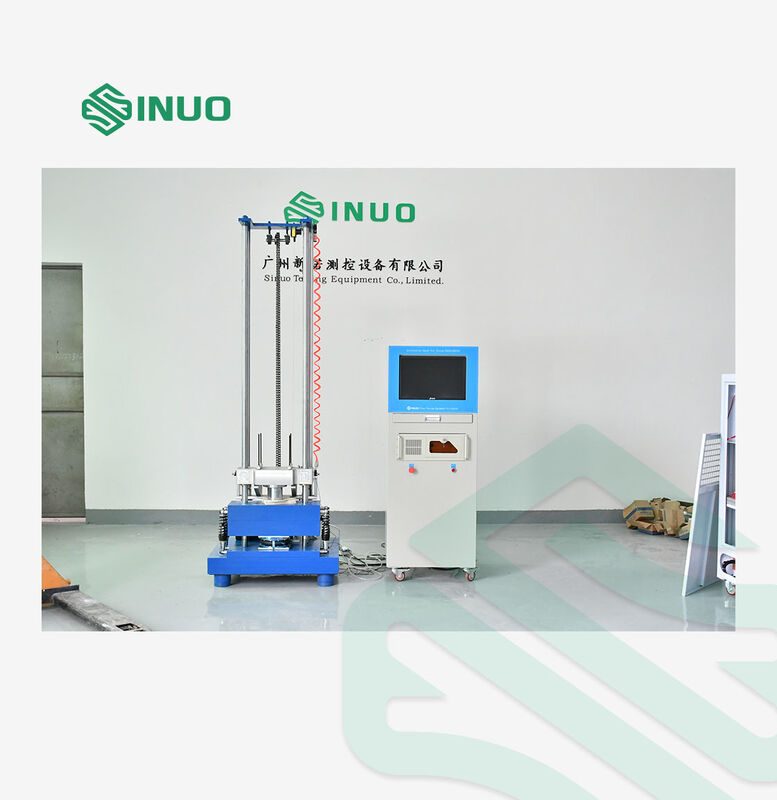

전기 수직 충격 시험 시스템은 충격 테이블 본체, 모터, 측정 제어 시스템 및 파형 발생기의 네 부분으로 구성됩니다. 시스템 구성도는 다음과 같습니다:

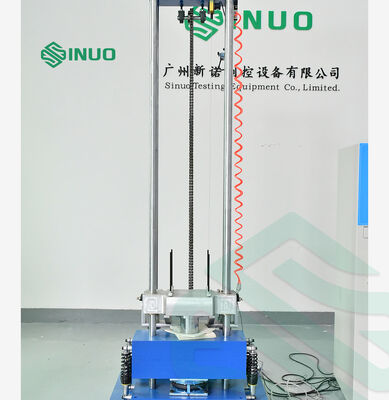

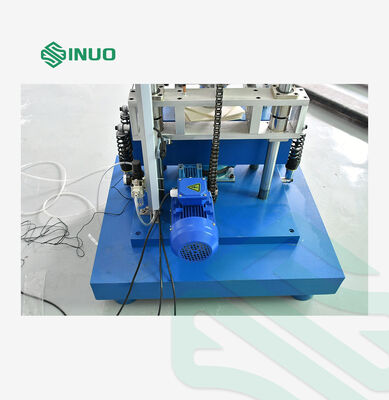

모터가 체인을 구동하여 테이블을 사전 설정된 높이까지 들어 올립니다. 그런 다음 테이블이 자유 낙하하여 파형 발생기와 충돌하여 충격 파형을 생성합니다.
하프 사인 (하프 사인 파형): △v=0.636AD×10-3
사다리꼴 : △v=0.5AD×10-3
톱니 모양 : △v=0.9AD×10−3
A = 최대 가속도 (g)
D = 충격 펄스 지속 시간 (ms)
| 최대 가속도 대 펄스 지속 시간 표 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 최대 가속도 A (gn) | 5 | 15 | 30 | 30 | 30 | 50 | 50 | 100 | 100 | 200 | 200 | 500 | 1000 | 1500 | 3000 |
| 펄스 지속 시간 D (ms) | 30 | 11 | 18 | 11 | 6 | 11 | 3 | 11 | 6 | 6 | 3 | 1 | 1 | 0.5 | 0.2 |
| 플랫폼 크기 | 500×500 mm |
| 플랫폼 재질 | 고강도 알루미늄 합금 |
| 최대 하중 | 50kg |
| 최대 가속도 | 15—650 g |
| 펄스 지속 시간 | 1.5—30ms |
| 테이블 상판 가속도 불균일성 | ≤20% |
| 테이블 상판 횡단 비율 | ≤30% |
| 가속도 및 펄스 허용 오차 | ≤20% |
| 속도 변화 허용 오차 | ≤15% |
| 장비 치수 | 950 × 1250 × 2250mm |
| 장비 무게 | 2500 kg |
| 측정 시스템 | |
| 입력 채널 | 2 |
| 샘플링 속도 | 192KHz |
| 입력 유형 | 전압 / 전하 |
| 전압 범위 | -10V ~+10V |
| 커플링 모드 | AC,DC,ICP |
| 충격 파형 | 하프 사인 |
| 통신 인터페이스 | USB2.0 |
| 지원 표준 | GB , GJB, MIL-STD, 사용자 정의 표준 |
| 운영 체제 | Microsoft Windows7/10 |
| 시스템 가속도 센서 | |
| 브랜드 | YMK |
| 출력 유형 | 전하 모드 |
| 감도: | 3.93pC/g |
| 주파수 범위 | 0.5—12KHz |
| 가속도 범위 | ±2500g |
| 작동 환경 | -40~ +160℃ |
| 추가 사양 | |
| 전원 공급 장치 | 단상 220V ±10% |
| 압축 공기 | 0.5—0.8Mpa |
| 온도 | RT～40℃ |
| 습도 | 25℃＜85RH％ |
