IEC 62196 전기차 커넥터용 단시간 시험 전류 및 온도 상승 시험 시스템

제품 개요:

이 시험 시스템은 IEC 62196-1Ed.4CDV 2020 제12항의 표준 요구 사항을 충족합니다.3제24조, 제10조, 제34조2, 34.4 및 35.4., IEC 62196-2, IEC 62196-3, 등

EV 플러그와 소켓이 정량 전류를 통과 한 후 온도 상승 테스트를 감지하는 데 적합합니다.및 로드 전류가 연결될 때 전기 액세서리의 표면의 난방을 평가또한 단기 높은 전류 견딜 테스트에 사용 됩니다.

장비 특성

이 시스템은 컴퓨터에 의해 제어되는 자프로그램 소프트웨어를 사용합니다. 모든 표준 테스트 절차와 데이터 판단은 시스템에서 제어되며 작동을 용이하게합니다.그것은 부하 전류에 연결 된 충전 인터페이스와 전기 액세서리의 표면 난방 및 전극 온도 상승을 평가하는 데 사용됩니다., 그리고 온도 상승이 표준 요구 사항을 충족하는지 확인합니다.

주요 기술 매개 변수

1출력 작업장: 1개의 DC 출력장

최대 출력 전압: DC 15V 이하

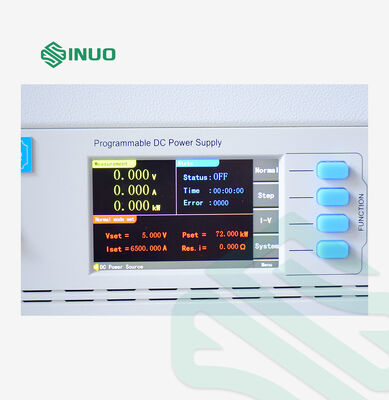

일정한 조절 가능한 시험 전류 출력: DC 200 ∼6500A

현재 디스플레이 정확도: ± (읽기의 0.25% + 범위의 0.25%), 해상도 1A

전압 표시 정확도: ± (읽기의 0.25% + 범위의 0.25%), 해상도 0.01V

•시험 전류 안정성: 설정 값의 ± ((1% + 0.5A), 응답 시간은 약 1초

2제어 접촉 전원 공급: 전류 범위 AC (0 ∼2) A

3작동 모드: 연속 모드, 켜고 끄는 모드, 자동 온도 조절 모드

• 연속 켜고 끄는 모드:
  • 연속 모드 테스트 시간: 0.01~99.99시간
  • 켜고 끄는 모드 전원 켜고 끄는 시간: 0.01~99.99시간
  • 켜고 끄는 횟수: 19999번, 횟수가 다 되면 자동으로 멈춥니다
  • 전류 설정: 프로그래밍 가능한 제어 설정 (IEC62196에 따라 구성할 수 있으며, 시간 및 전류 조합은 아래 표에서 표시됩니다)


자동 온도 조절 모드:
시스템은 안정적인 온도 상승 값을 설정하고 자동으로 적절한 현재 값을 찾을 수 있습니다.

•온도 상승 설정 범위: 0~100°C

• 안정성 정확도: ±0.5°C

원하는 온도 상승에 필요한 전류를 자동으로 계산합니다.

4온도 상승 테스트 (내장 온도 검사 장치):

•온도 측정 범위: 0~260°C, 정확도: + 1°C의 ±0.3%; 해상도: 0.1°C

온도 측정점: 16개의 채널 (환경 온도를 측정하는 1개의 포인트 포함)

•지원 된 열쌍 유형: 도구는 J, K, T, E, S, N, B, R 유형의 열쌍을 지원합니다.

• 측정용 열쌍: 미국 Ω 회사 K형 30AWG 얇은 와이어 열쌍, 길이 2m, 총 20개.

•온도 프로브: 온도 프로브는 악기를 손상시키지 않고 실시간 테스트를 수행 할 수 있습니다.

•온도 스캔 속도 및 기록 간격: 모든 채널에서 0.1~1800초.

•온도 데이터 기록: 컴퓨터 테스트 소프트웨어의 구성으로 컴퓨터에 의해 자동으로 완료됩니다.

•소프트웨어는 주변 온도 채널을 설정하고 데이터 수집 중에 자동으로 주변 온도를 빼낼 수 있습니다.

5전압 하락 및 저항 테스트 기능:
이 장비는 연결 장치에서 전압 하락을 감지하고 그에 따른 저항 값을 계산할 수 있는 mV 미터로 구성되어 있습니다.

6터치스크린 통합 산업 제어 컴퓨터의 구성:
이 시스템은 다음과 같은 사양을 갖춘 하나의 통합 산업 제어 컴퓨터를 포함한다.

• • CPU: 펜티엄 4/1.8G 이상
  • 메모리: 4GB
  • 저장 공간: 64GB 솔리드 스테이트 드라이브
  • 디스플레이: 15인치 LCD 모니터
  • 운영 체제: XP 영어 버전
  • 소프트웨어: 오피스 처리 소프트웨어

A. 전력 설정:

· 프로그래밍 가능한 설정은 10 개 이상의 전류 세그먼트를 구성하여 다양한 전류 값을 지속적으로 구현 할 수 있습니다.

· 시계 기반 스위치 기능, 조정 가능한 인터페이스 설정, 자동 조정 및 자동 리셋이 특징입니다.

B. 여러 동작 모드:

· 연속 모드, 켜고 끄는 모드, 자동 온도 조절 모드

C. 데이터 표시:

· 각 채널의 온도 값, 전류 값 및 시간 축 곡선의 실시간 표시

· 샘플링 주파수: 100ms ~ 1800s 조절

· 데이터 기록 간격: 100ms에서 1800s 조절

D. 데이터 저장:

· 최소 8GB의 저장 공간으로 테스트 데이터를 자동 또는 수동으로 저장할 수 있다.

E. 데이터 수출:

· CSV, XLSX 및 기타 형식의 USB 데이터 수출을 지원합니다.

F. 전력 설정 (보완):

· 최소 10개의 현재 출력 프로그램을 구성할 수 있는 프로그램 설정, 다양한 현재 값의 연속 적용, 시계 스위치 기능, 조절 가능한 동작 인터페이스자동 조정, 그리고 자동 리셋.

7전원 공급:

· AC 220V ±10%, 50/60Hz, 50KVA

8크기:

· 약 1000mm (W) × 1300mm (D) × 1800mm (H), 무게: 약 400kg

· 가볍게 움직이고 고정할 수 있도록 브레이크를 달고 있는 중량 롤러를 장착한다.

9과부하 및 과류 보호:

· 장치가 멈출 때 자동으로 전류 출력을 차단합니다.

· 장치는 안정적이고 신뢰할 수 있는 장기간 연속적으로 작동할 수 있습니다.

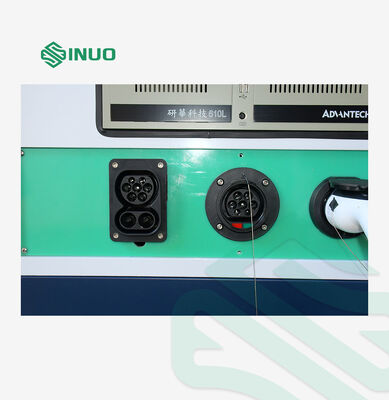

10온도 상승 테스트 장착 장치 구성:

· 크기: 800*400*400mm

· 아크릴 투명한 덮개

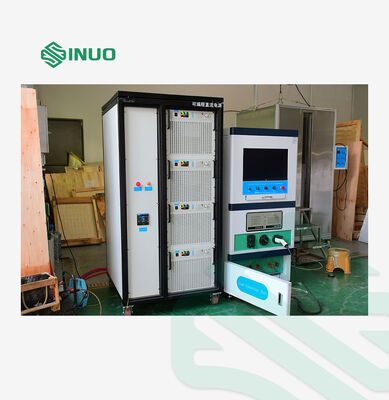

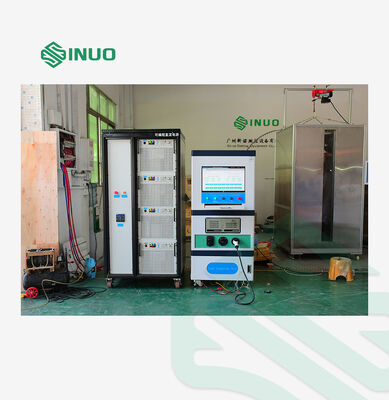

11일반 장비 다이어그램 (그림에는 컴퓨터 설정이 포함됩니다):
