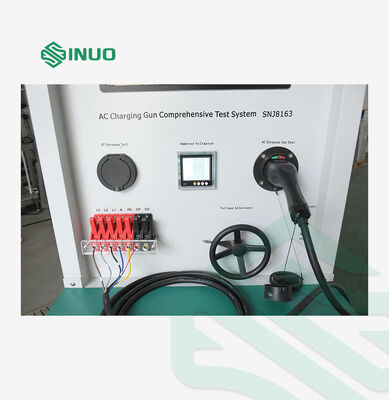

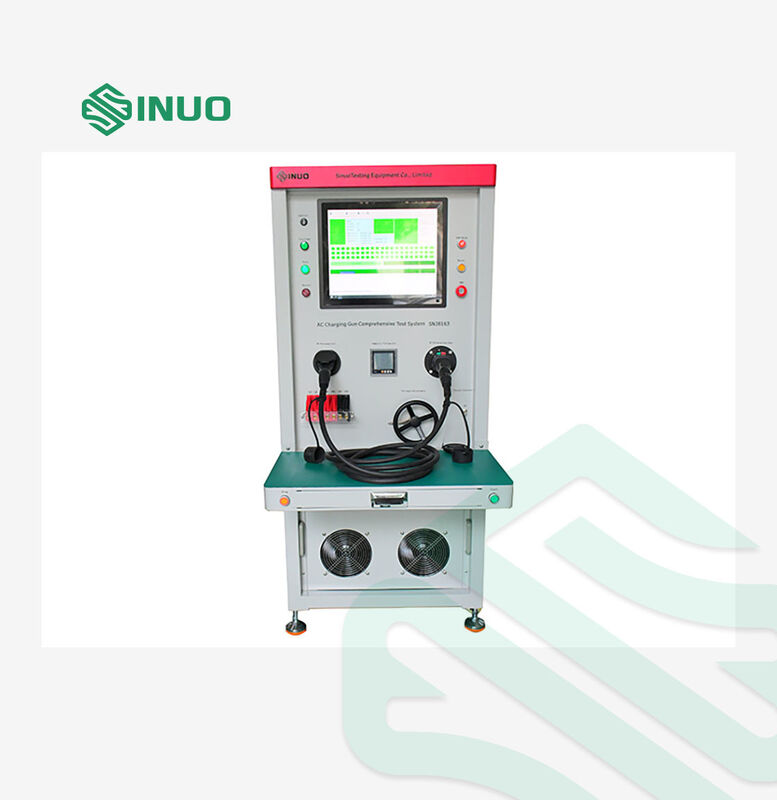

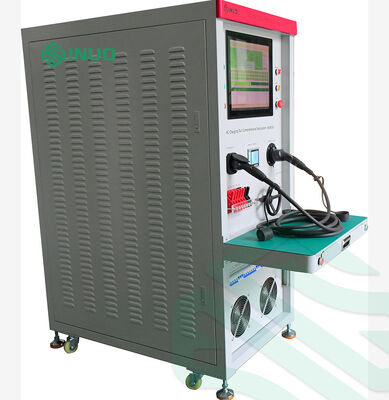

IEC 62196-1 AC 충전 총 종합 시험 시스템

이 장치는 검사 표본에 있는 바코드나 QR코드를 읽어주는 스캐너를 탑재하고 있습니다.

테스트 전에 제품을 스캔합니다. 테스트 후에 스캔 된 코드는 자동으로 테스트 기록과 연관되어 추적성을 가능하게합니다.

파기, 연속성, 단회로 및 배선 순서 테스트는 PLC 입출력 스캔을 통해 수행됩니다.

PLC는 자동으로 통과/실패를 결정합니다.

1 5000 Ω, 정확도: 1%

제품 품질을 결정하기 위해 상부 및 하부 한도를 설정할 수 있습니다.

16A AC 플러그:압축되지 않은 RC: 680Ω, 압축된 RC+R4:3.38 kΩ32A AC 플러그:압축되지 않은 RC: 220Ω, 압축된 RC+R4:3.52 kΩ63A AC 플러그:압축되지 않은 RC: 100Ω, 압축된 RC+R4:3.4 kΩ

저항의 측정 정확도는 1%~2%에 도달해야 합니다.

100~5만 Ω, 정확도: 2%

연속성 품질을 결정하기 위해 상부 및 하부 한도를 설정할 수 있습니다.

정량 및 과부하 전류 조건에서 커넥터에서 전압 하락을 측정합니다.

내장 3단계 조절 트랜스포머: 0-380V 출력, 3단계 조절 부하 0-35A

지원되는 테스트 범위:

• 3.3 kW 16A 단전기
• 7.4kW 32A 단相 11kW 16A 3相 22kW 32A 3相

단상: L-N, L-E, E-N

3단계:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

매개 변수

1시험 전압: DC 100V 1000V ( 조절)

2.하위 제한: 1 M ∼ 1 GΩ (조정 가능)

3정확도: ±5%

4저항이 설정된 값보다 낮을 경우 경보

단상: L-N, L-E, E-N

3단계: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

매개 변수

1시험 전압: AC 0 ∼ 5 kV / DC 0 ∼ 6 kV (조정 가능)

2누출 전류 한계: AC 0.1 mA, DC 0.01 mA

3정확도: ±1.5% + 3자리

4전압의 디지털 표시, 자동 프로그래밍 조정

5누출 전류가 설정값을 초과하면 경보

EU AC 차량 플러그 홀더, EU AC 기판 플러그 홀더, GB AC 플러그 홀더

미국 AC 플러그 홀더

시험 제품과 일치하는 특수 압축 장착장치, 클램프와

보호판

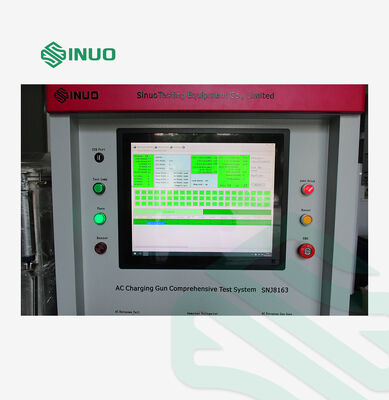

1. Win 7과 Win 10을 지원합니다. 모든 매개 변수 설정은 소프트웨어를 통해 구성할 수 있습니다.

2각 제품의 테스트 결과는 컴퓨터에 실시간으로 저장되어 쉽게 액세스, 표시 및 분석됩니다.

3통신 인터페이스는 선택적으로 MES 시스템과의 연결을 위해 예약되어 있으며, 관리 및 통제를 위해 MES 데이터베이스에 테스트 데이터를 업로드 할 수 있습니다.

3테스트 데이터는 완료 직후 저장됩니다.

4저장된 테스트 데이터는 TXT 또는 Excel 형식으로 내보낼 수 있습니다.

1- 잠금 기능이 있는 모바일 로더

2.MES 커넥티비티: 선택 사항이며 추가 비용이 적용됩니다.
