IEC 61851 펜듈럼 충격 시험 장치 – EV 충전 파일 기계적 강도 시험
적용 표준:
IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-2017
IEC 62477-1:2022
시험 시료 및 범위:
전기차 AC/DC 충전 파일, 변압기 캐비닛, 계량기 박스.
시험 목적:
본 장비는 전기차 충전 시스템에 사용되는 EV 충전 파일 또는 변압기 캐비닛의 기계적 강도 시험을 수행하는 데 사용됩니다.
시험 원리:
시험 Eh a: 펜듈럼 해머 충격
충격 요소는 1미터 길이의 펜듈럼 튜브를 통해 정의된 높이에서 자유 낙하하여 가장 낮은 수직 위치에서 시료를 타격합니다. 시험은 중력 위치 에너지를 운동 에너지로 변환하여 달성됩니다.
시험 Eh c: 수직 자유 낙하 해머 충격
충격 요소는 정지 상태에서 지정된 높이에서 가이드 튜브를 통해 수직으로 낙하하여 시료의 수평 표면을 타격합니다. 시험은 중력 위치 에너지를 운동 에너지로 변환하여 달성됩니다.
구조 및 특징:

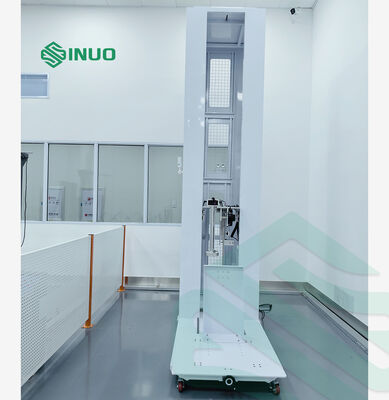

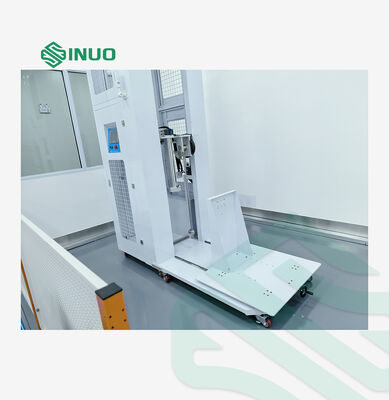

아래 레이아웃에서 볼 수 있듯이 시스템은 좌우 구조로 구성됩니다..왼쪽: 펜듈럼 조정 및 해제 메커니즘,오른쪽: 시료 장착 플랫폼

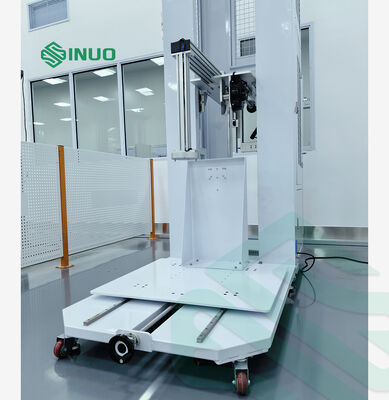

1.펜듈럼 충격 장치는 바퀴 달린 트롤리 구조에 장착되어 대형 DC 충전 파일을 여러 면에서 테스트할 수 있습니다. 소형 AC/DC 충전기는 플랫폼에 장착할 수 있으며, 하단 및 후면 테스트도 가능합니다.
2. 펜듈럼 및 수직 낙하 메커니즘 모두 전기적으로 높이 조절이 가능하며, 범위는 0.2–2.5m입니다.
3.충격 각도는 다른 낙하 높이를 충족하도록 조절 가능하며, IK06–IK11 에너지 레벨(1–50J)을 지원합니다.
4. 펜듈럼 시스템의 2차 충격 방지 기능.
5. 펜듈럼 및 낙하 해머 모두 원격 원키 작동을 위한 전자석 해제.
6. 충격 요소의 빠른 교체.
7. 터치스크린 및 적외선 원격 제어가 가능한 PLC 제어 시스템.
8. 높은 강성과 안정성을 위한 분체 도장 마감의 A3 강철 프레임.
기술 매개변수:
|
모델 |
SNQC1008B |
|
제어 시스템 |
PLC 제어, 터치스크린 작동. 리프팅 및 해제를 포함한 모든 기능은 터치스크린에 통합되어 있으며, 적외선 원격 제어를 지원합니다. |
|
시험 시료 범위 |
1, 벽걸이형 및 기둥형 AC 충전 파일 2, 캐비닛형 DC 충전 파일 참고: 플랫폼 최대 시료 크기: W×D×H = 1 × 1 × 2.0 m
|
|
시험 기능 |
1, 펜듈럼 충격 시험 (측면 충격) 2, 낙하 해머 충격 시험 (상부 표면 충격) |
|
구동 시스템 |
리프팅용 모터 + 감속기; 전자석 해제 시스템. |
|
전송 시스템 |
정밀 볼 스크류 + 선형 가이드 레일. |
|
시스템 구조 |
시료 플랫폼이 있는 프레임 구조. 충격 메커니즘은 프레임에 설치됩니다. 대형 시료는 바닥에 직접 놓을 수 있습니다. 부식 방지 코팅된 강철 인클로저.
|
|
2차 충격 방지 |
예, 반동 튜브 자동 잠금 |
|
높이 조절 |
터치스크린 입력으로 모터 구동 |
|
해제 방법 |
전자석, 원키 작동 |
|
충격 에너지 |
1,2,5,10,20J,50J(IK06–IK11)
|
|
펜듈럼 충격 장치 등가 질량 |
250g,500g,1.7kg,5 kg,5 kg,10 kg±1%, 펜듈럼 튜브 조합으로 달성 |
|
펜듈럼 튜브 |
1J: Ø9 mm 강철 튜브, 길이 1000 mm, 벽 두께 0.5 mm 2J: Ø10 mm 강철 튜브, 길이 1000 mm 5–50J: Ø15.9 mm 강철 튜브, 길이 1000 mm |
|
시험 높이 |
전기 리프팅, 스트로크 200–2500 mm, 터치스크린 제어 |
|
낙하 높이 |
범위: 0-500mm, 눈금 표시, 조절 가능한 충격 각도
|
|
리프팅 시스템 |
모터 구동, 터치스크린으로 높이 설정 |
|
해제 시스템 |
원 버튼 작동 전자석 해제 |
|
충격 에너지 범위 |
1 / 2 / 5 / 10 / 20 / 50 J (IK06–IK11) |
|
등가 질량 |
250g,500g,1.7kg,5 kg,5 kg,10 kg±1%, 자체 중량 기반 시스템 |
|
가이드 튜브 |
1,2,5,10,20J,50J, 각 에너지 레벨별 전용 튜브 |
|
베이스 플레이트 |
강화된 중부하 강철 베이스 플레이트 |
|
시료 충격 높이 |
200–2500mm 스트로크의 전기 수직 조절, 터치스크린으로 제어 |
|
시료 충격 수평 위치 |
낙하 중량 메커니즘의 조절 가능한 확장 위치, 시료 상부 표면의 다른 지점 타격 가능 |
|
낙하 높이 |
터치스크린 디지털 디스플레이; 초기 접촉 후 터치스크린 제어로 높이 설정 가능 |
|
샘플 플랫폼 구조 |
|
|
치수 |
1.0*1.2m, 최대 1.0 × 1.0 m 시료 클램핑 가능 |
|
베이스 플레이트 |
시료 배치 요구 사항에 따라 배열된 나사산 장착 구멍이 있는 10mm 두께 강철 플레이트 |
|
지지 기둥 |
후면 장착 샘플 패널과 호환되는 수직 장착 기둥 |
|
빠른 연결 및 분리 구조 |
충격 프레임과의 연결 또는 분리가 가능합니다. 소형 시료에는 연결 모드로, 대형 DC 충전 파일(EV 충전 스테이션)에는 분리 모드로 사용됩니다. |
|
안전 및 기능 특징 |
1. 모터 과부하 보호 2. 비상 정지 보호 3. 3색 상태 표시등 시스템: 노란색: 대기 녹색: 작동 중 빨간색: 경보 실시간 시스템 상태 표시 4. 누전 보호 시스템 포함 |
|
이동성 설계 |
충격 프레임과 샘플 플랫폼 모두 지지 구조와 캐스터 바퀴가 장착되어 이동이 가능하며, 위치 지정 시 지면에 단단히 고정할 수 있습니다. |
부록 표:
표 3 IK 코드 및 해당 에너지 관계
|
IK 코드 |
IK00 |
IK01 |
IK02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
IK11 |
|
에너지 / J |
a |
0.14 |
0.2 |
0.35 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
|
참고 1. 더 높은 충격 에너지가 필요한 경우 권장 값은 50J입니다. 참고 2: 일부 다른 표준에서는 지정된 충격 에너지를 나타내기 위해 한 자리 숫자를 사용합니다. 혼동을 피하기 위해 기능 번호는 두 자리 숫자로 표시됩니다. |
||||||||||||
