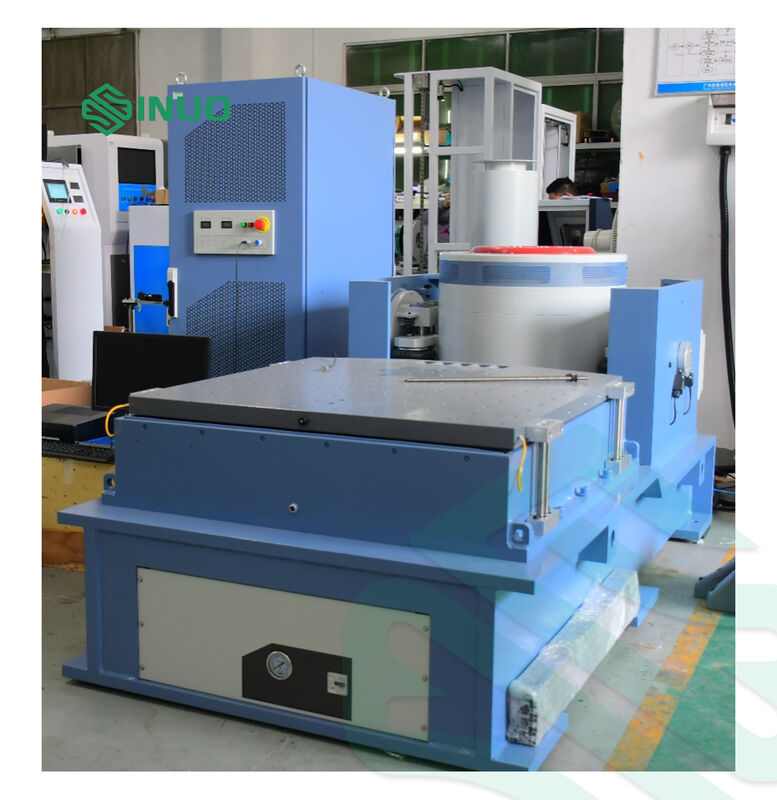

제품 신뢰성을 위한 산업 선도적인 진동 테스트 시스템
Sinuo SN553 진동 테스트 시스템은 현실 환경 스트레스 시뮬레이션을 위해 설계되었으며, 중요한 부품의 내구성과 안전성을 보장합니다.자동차 전자제품과 항공 우주 부품에서 리?? 배터리 (UN 38.3) 및 소비자 전자제품, 이 시스템은 충족하기 위해 필요한 정확한 자극을 제공합니다GB, GJB, UL, JIS, IEC 및 MIL-STD표준.

왜 SN553 시스템 을 선택 합니까?

이 시스템은 높은 전력 출력을 정밀한 디지털 제어와 결합하여 연구소 및 제조 QA 부서에 대한 완전한 손키 솔루션을 제공합니다.

• 글로벌 컴플라이언스 준비:UN 38.3 (항 4.3) 와 IEC 62133-1을 포함한 엄격한 국제 표준을 충족시키기 위해 미리 구성된:2017, IEC 62133-2:2017.

• 높은 추진력:전달자3,200kgf시노스/랜덤 파워로, 최대 100G 가속으로 무거운 실량 (최고 400kg) 을 시험할 수 있다.

• 다양한 테스트 모드:시네스 스웨이프, 무작위 및 클래식 쇼크 테스트를 지원합니다.1 2 700 Hz.

주요 시스템 구성 요소 및 기술적 장점

1전자기 흥분 발생기 (A30S34)

• 견고한 건축물:이중 베어링 축적 가이드 시스템을 탑재하여 동적 크로스 토킹과 회전을 줄이고, 고 스트레스 조건에서 내구성을 보장합니다.

• 효율적인 냉각:꿀집 공기 유관과 소음 낮은 팬 디자인을 사용하여 장시간 테스트에서 열 안정성을 유지합니다.

• 주요 사양:최대 이동량 51 mm p-p; 이동 스핀 지름 Ф342 mm; 플럭스 누출량 < 10 가우스.

2디지털 스위칭 전력 증폭기 (LA30K)

• 높은 효율성:높은 신호-소음 비율 (> 70dB) 및 낮은 왜곡을 위해 시누소이드 주파수 곱셈 PWM와 MOSFET / IGBT 기술을 사용합니다.

• 전력 출력:40KVA 출력으로 장착된 서보 보호 (대압, 전류, 온도 보호) 를 통해 장비를 보호합니다.

3디지털 진동 컨트롤러 (VCSusb-2)

• 고정밀 제어:24비트 ADC 해상도와 함께 32비트 부동 소수점 DSP는 PC로부터 독립된 실시간 폐쇄 루프 제어 기능을 제공합니다.

• 사용자 친화적 인 인터페이스:1클릭 자동 테스트 보고서 생성 (Word/PDF) Windows 기반 소프트웨어

• 안전기록:완전 전력 테스트 전에 설정을 확인하기 위한 소시그널 미리보기, 그리고 비상 정지 잠금 장치가 포함되어 있습니다.

4확장 및 고정

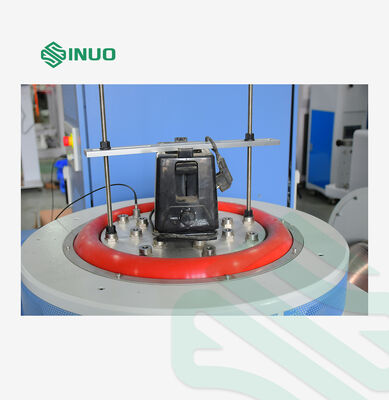

• 수직 확장 (VT100):1000x1000mm 마그네슘 합금 테이블, 단단한 표면, 최대 2,000 Hz까지 사용할 수 있습니다.

• 수평 슬리프 테이블 (HG100):오일 필름 슬라이드 설계 높은 뒤집기 모멘트 용량, 큰 또는 불규칙한 모양의 표본에 이상적입니다.

• 자동 중점화:광전기 시스템은 이동 스킬이 부하 및 부하 중에 균형을 유지하도록 보장합니다.

  제품 신뢰성을 위한 산업 선도적인 진동 테스트 시스템
  Sinuo SN553 진동 테스트 시스템은 현실 환경 스트레스 시뮬레이션을 위해 설계되었으며, 중요한 부품의 내구성과 안전성을 보장합니다.자동차 전자제품과 항공 우주 부품에서 리?? 배터리 (UN 38.3) 및 소비자 전자제품, 이 시스템은 충족하기 위해 필요한 정확한 자극을 제공합니다GB, GJB, UL, JIS, IEC 및 MIL-STD표준.

  ---

  왜 SN553 시스템 을 선택 합니까?

  이 시스템은 높은 전력 출력을 정밀한 디지털 제어와 결합하여 연구소 및 제조 QA 부서에 대한 완전한 손키 솔루션을 제공합니다.

  • 글로벌 컴플라이언스 준비:UN 38.3 (항 4.3) 와 IEC 62133-1을 포함한 엄격한 국제 표준을 충족시키기 위해 미리 구성된:2017, IEC 62133-2:2017.

  • 높은 추진력:전달자3,200kgf시노스/랜덤 파워로, 최대 100G 가속으로 무거운 실량 (최고 400kg) 을 시험할 수 있다.

  • 다양한 테스트 모드:시네스 스웨이프, 무작위 및 클래식 쇼크 테스트를 지원합니다.1 2 700 Hz.

  ---

  주요 시스템 구성 요소 및 기술적 장점

  1전자기 흥분 발생기 (A30S34)

  • 견고한 건축물:이중 베어링 축적 가이드 시스템을 탑재하여 동적 크로스 토킹과 회전을 줄이고, 고 스트레스 조건에서 내구성을 보장합니다.

  • 효율적인 냉각:꿀집 공기 유관과 소음 낮은 팬 디자인을 사용하여 장시간 테스트에서 열 안정성을 유지합니다.

  • 주요 사양:최대 이동량 51 mm p-p; 이동 스핀 지름 Ф342 mm; 플럭스 누출량 < 10 가우스.

  2디지털 스위칭 전력 증폭기 (LA30K)

  • 높은 효율성:높은 신호-소음 비율 (> 70dB) 및 낮은 왜곡을 위해 시누소이드 주파수 곱셈 PWM와 MOSFET / IGBT 기술을 사용합니다.

  • 전력 출력:40KVA 출력으로 장착된 서보 보호 (대압, 전류, 온도 보호) 를 통해 장비를 보호합니다.

  3디지털 진동 컨트롤러 (VCSusb-2)

  • 고정밀 제어:24비트 ADC 해상도와 함께 32비트 부동 소수점 DSP는 PC로부터 독립된 실시간 폐쇄 루프 제어 기능을 제공합니다.

  • 사용자 친화적 인 인터페이스:1클릭 자동 테스트 보고서 생성 (Word/PDF) Windows 기반 소프트웨어

  • 안전기록:완전 전력 테스트 전에 설정을 확인하기 위한 소시그널 미리보기, 그리고 비상 정지 잠금 장치가 포함되어 있습니다.

  4확장 및 고정

  • 수직 확장 (VT100):1000x1000mm 마그네슘 합금 테이블, 단단한 표면, 최대 2,000 Hz까지 사용할 수 있습니다.

  • 수평 슬리프 테이블 (HG100):오일 필름 슬라이드 설계 높은 뒤집기 모멘트 용량, 큰 또는 불규칙한 모양의 표본에 이상적입니다.

  • 자동 중점화:광전기 시스템은 이동 스킬이 부하 및 부하 중에 균형을 유지하도록 보장합니다.

세부 기술 사양

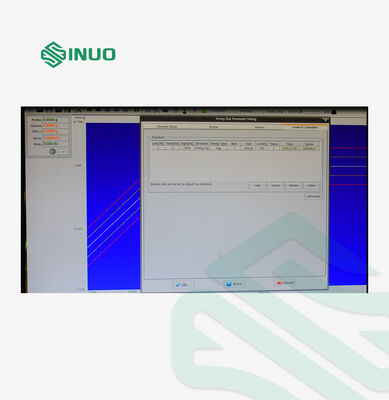

소프트웨어 기능

• 무작위 제어:동적 범위> 90dB의 실시간 평형; 최대 3,200개의 스펙트럼 선을 지원합니다.

• 시네스 컨트롤:낮은 왜곡 (< -100dB) 선형/로그리듬 스파이 모드.

• 클래식 쇼크:반 사이누스, 트라페소이드, 자그빨 및 삼각형 파도를 지원합니다. 0.5에서 3,000mS까지의 펄스 기간입니다.

포함된 액세서리

• 연결 케이블 및 공기 파이프의 전체 세트

• 운영 지침, 검사 보고서 및 유지 보수 설명서

• 캘리브레이트된 시스템 가속 센서

• T형 랜치 키, 육각형 랜치 키, 스크루드라이버, 진동 압력 바 클램프
