IEC 62916-3 자동 온도 조절 모드를 위한 6500A 시험 전류와 16채널 온도 측정으로 EV 커넥터 시험 장비

브랜드 이름:	Sinuo
모델 번호:	SNQC1006B-6500A
MOQ:	1
지불 조건:	티/티
공급 능력:	달 당 10 세트

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

Calibration Certificate (Cost Additional)

샘플링 주파수:

100ms~1800초

온도 측정 포인트:

16개 채널

온도 측정 범위:

0~260°C

온도상승 설정범위:

0~100°C

일정한 조정 가능한 테스트 전류 출력:

DC 200–6500A

최대 출력 전압:

DC보다 작은 DC 15V

치수:

1000mm(W) × 1300mm(D) × 1800mm(H)

무게:

400kg

포장 세부 사항:

수출 포장

공급 능력:

달 당 10 세트

강조하다:

6500A 시험 전류 EV 커넥터 테스트 장비

16채널 온도 측정 온도 상승 테스트 시스템

자동 온도 제어 모드 IEC 62916-3 테스트 시스템

제품 설명

EV 커넥터 시험 장비

전기차 플러그 및 소켓의 고급 표면 가열 및 온도 상승 평가 시스템

IEC 62916-3 EV 플러그 및 소켓 온도 상승 시험 시스템 6500A

준수 표준

IEC 62196-1 Ed.4 CDV 2020 (12.3조, 24조, 표 10, 34.2조, 34.4조, 35.4조), IEC 62916-2, IEC 62916-3 및 기타 관련 표준에 따라 설계되었습니다.

시스템 개요

이 포괄적인 시험 시스템은 정격 전류에서 전기차 플러그 및 소켓의 온도 상승을 평가하고, 부하 연결 중 전기 액세서리의 표면 가열을 평가합니다. 이 시스템은 접지 접점의 단시간, 고전류 내량 시험을 지원하여 신뢰할 수 있는 성능 및 안전 검증을 보장합니다.

독자적인 소프트웨어 및 컴퓨터 제어를 갖춘 이 시스템은 완전 자동화된 시험 실행 및 데이터 분석을 가능하게 합니다. 직관적인 작동과 정밀한 성능은 전기차 충전 인터페이스 및 관련 부품의 온도 상승 평가 및 규정 준수 검증을 위한 효율적인 솔루션을 제공합니다.

기술 사양

매개변수	사양
출력 워크스테이션	1 DC 출력 스테이션
최대 출력 전압	DC 15V 미만
정전류 조절 시험 전류 출력	DC 200-6500A
전류 표시 정확도	±(읽기의 0.25% + 범위의 0.25%), 해상도 1A
전압 표시 정확도	±(읽기의 0.25% + 범위의 0.25%), 해상도 0.01V
시험 전류 안정성	±(설정값의 1% + 0.5A), 응답 시간 약 1초
제어 접점 전원 공급 장치	전류 범위 AC (0-2) A
작동 모드	연속 모드, On/Off 모드, 자동 온도 제어 모드
온도 측정 범위	0-260°C, 정확도: ±(읽기의 0.3% + 1°C); 해상도: 0.1°C
온도 측정 지점	16 채널 (주변 온도 측정용 1개 지점 포함)
지원되는 열전대 유형	J, K, T, E, S, N, B, R 유형
측정에 사용되는 열전대	USA Ω 회사 K형 30AWG 미세 와이어 열전대, 길이 2미터, 총 20개

작동 모드 세부 정보

연속 모드: 시험 시간: 0.01-99.99 시간
On/Off 모드: 전원 켜기/끄기 시간: 0.01-99.99 시간, 횟수: 1-9999회 (자동 정지 기능 포함)
프로그래밍 가능한 제어: 시간 및 전류 조합에 따라 IEC62196에 따른 구성 가능한 설정
자동 온도 제어 모드: 안정적인 온도 상승 값 (0-100°C)을 ±0.5°C 안정성 정확도로 설정; 원하는 온도 상승에 필요한 전류를 자동으로 계산

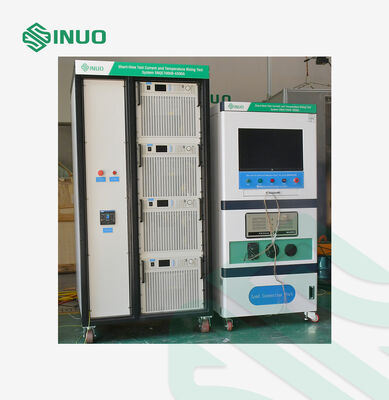

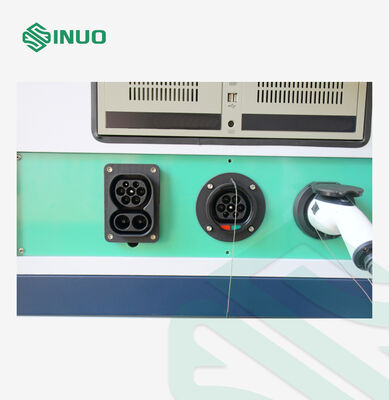

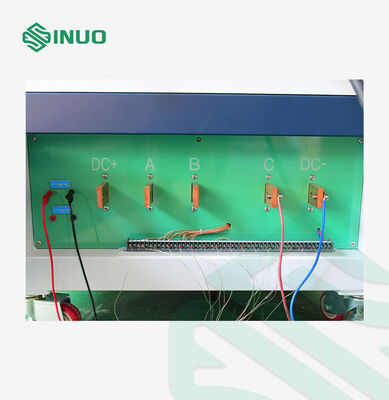

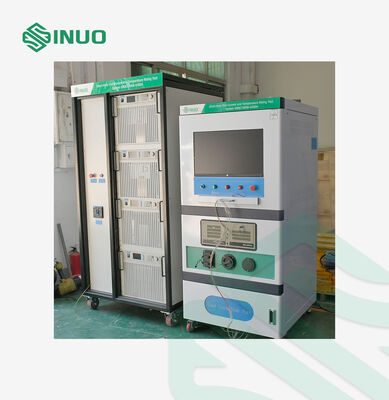

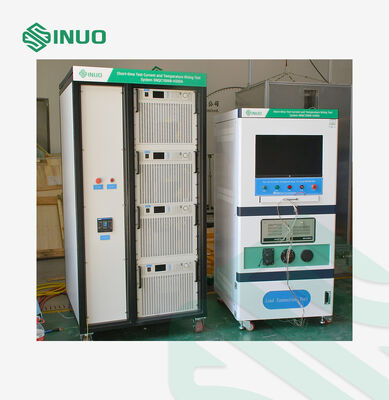

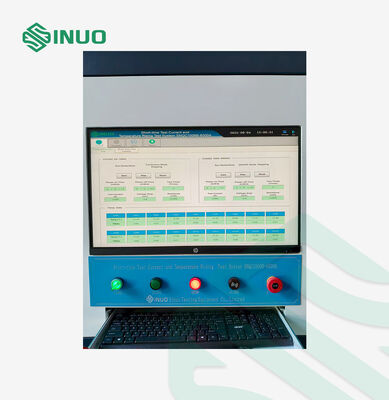

시스템 이미지
