전기차 충전 커넥터 및 플러그의 기계적 강도 및 유연성 평가를 위한 EV 커넥터 시험 장비

브랜드 이름:	Sinuo
모델 번호:	SNQC1009
MOQ:	1
지불 조건:	티/티
공급 능력:	달 당 10 세트

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

Calibration Certificate (Cost Additional)

장비 무게:

150kg

휨률:

분 0-60 번 /

굽힘 각도:

조정할 수 있는 0-360'

테스트 스테이션:

단일 스테이션

드라이브 모드:

서보 모터 드라이브

장비 치수:

W1000*D800*H1600mm

짐 무게:

20N,25N,50N,75N,100N,140N

전원공급장치:

AC220V±10%/50-60Hz

포장 세부 사항:

수출 포장

공급 능력:

달 당 10 세트

강조하다:

전기차 충전 커넥터 시험 장비

유연성 평가 EV 커넥터 시험 장비

기계적 강도 EV 커넥터 시험 장비

제품 설명

EV 커넥터 기계적 강도 및 유연성 시험 장비

이 특수 시험 장비는 국제 표준에 따라 전기 자동차 충전 커넥터, 플러그, 소켓 및 커플러의 기계적 강도와 유연성을 평가합니다.

준수 표준

IEC 62196-1:2014 조항 7.11 및 조항 7.15, IEC 60309-1:2012 조항 24.4를 준수합니다.

제품 개요

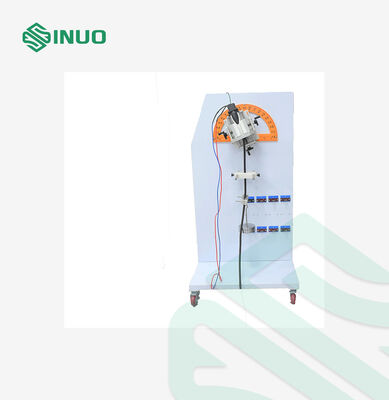

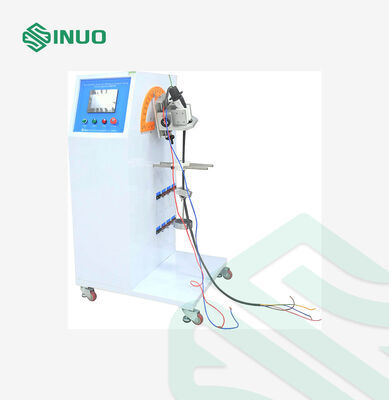

EV 플러그 유연성 시험기는 전기 자동차 충전 부품의 기계적 내구성을 평가하도록 설계되었으며, 실제 사용 환경에서 반복적인 굽힘 응력에 가장 취약한 케이블 입구 지점에 중점을 둡니다.

이 고정밀 장치는 서보 모터 기술을 사용하여 제어된 좌우 움직임을 통해 시험 샘플을 진동시키는 턴테이블을 구동합니다. 시스템은 사전 설정된 굽힘 사이클에 도달하면 자동으로 멈추고 시험 완료 신호를 보냅니다. 지능형 서보 제어는 최소한의 측면 변위로 정확하고 반복 가능한 스윙 각도를 보장하여 신뢰할 수 있는 시험 결과를 보장합니다.

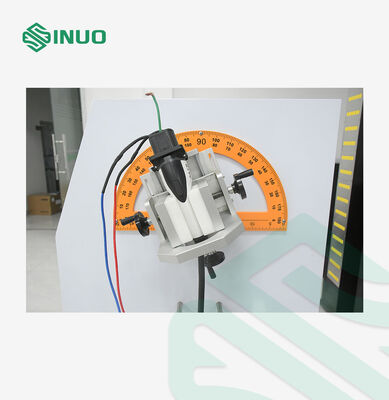

대형 샘플은 내구성이 뛰어난 알루미늄 플레이트에 안전하게 장착되며, 스윙 축은 코드 입구 지점에 정확하게 정렬되어 응용 응력을 정확하게 시뮬레이션합니다. 이 구성은 불필요한 변형을 최소화하면서 실제 기계적 시뮬레이션을 제공합니다.

고강도 시험 환경을 위해 설계된 이 장비는 AC220V±10% / 50-60Hz 전원 입력을 사용하며 3KW 정격 전력으로 안정적인 성능을 제공합니다. EV 커넥터 및 산업용 전원 부품을 전문으로 하는 R&D 연구소, 규정 준수 시험 시설 및 품질 보증 부서에 이상적입니다.

기술 사양

장비 치수	대략: W1000 × D800 × H1600mm
장비 무게	150kg
시험 판단	전류 전도 신호 기반 평가

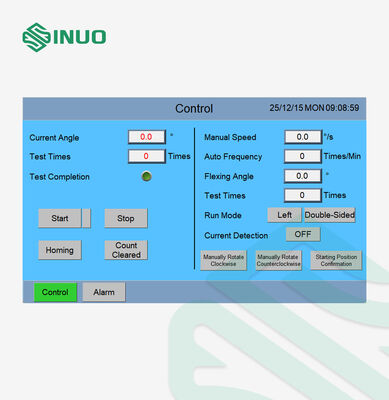

전기 제어	7인치 HMI 터치 인터페이스가 있는 PLC 지능형 통합 제어
구동 모드	서보 모터 구동
부하 중량	20N, 25N, 50N, 75N, 100N, 140N
굽힘 각도	0-360° 조절 가능 (기본 ±45°)
굽힘 사이클	0-999,999 사전 설정 가능 (기본 20,000 사이클)
굽힘 속도	0-60 사이클/분, 사전 설정 가능
부하 전원 공급 장치	외부 연결, 조절 가능한 전압(0-250V) 및 전류(AC 0-400A)가 있는 선택적 부하 캐비닛
샘플 클램핑	조절 가능한 위치의 기계적 클램핑
